示波器探頭使用注意事項

示波器探頭使用注意事項將待測信號正確接入示波器是測試工作的第一步，這里我們主要介紹探頭與被測電路連接時的注意事項。
1. 探頭與被測電路連接時，探頭的接地端務必與被測電路的地線相聯。否則在懸浮狀態下，示波器與其他設備或大地間的電位差可能導致觸電或損壞示波器、探頭或其他設備。

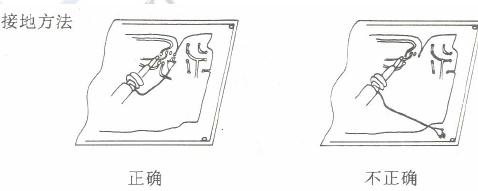

2. 測量建立時間短的脈沖信號和高頻信號時，請盡量將探頭的接地導線與被測點的位置鄰近。接地導線過長，可能會引起振鈴或過沖等波形失真。如圖7所示。

圖7 探頭接地方法示意圖
3. 為避免接地導線影響對高頻信號的測試，建議使用探頭的專用接地附件。如圖8所示為典型通用電壓探頭所帶有的標準測試附件。

圖8 帶有標準配件的典型通用電壓探頭（圖片來源于泰克《探頭ABC》）
4. 為避免測量誤差，請務必在測量前對探頭進行檢驗和校準，探頭衰減補償?shù)男试砗头椒ㄎ覀冊谇懊嬉呀?jīng)介紹過，這里不再贅述。
5. 對于高壓測試，要使用專用高壓探頭，分清楚正負極后，確認連接無誤才能通電開始測量。
6. 對于兩個測試點都不處于接地電位時，要進行“浮動”測量，也稱差分測量，要使用專業的差分探頭。

最佳示波器探頭的選擇
探頭的特性和特點中最重要的參數就是帶寬和輸入阻抗，它們既要與示波器的帶寬和輸入阻抗匹配，又要將對被測電路的影響減到最小。因此選擇探頭時要綜合考慮。
5.1 帶寬和上升時間
探頭的帶寬或上升時間要等于或優于示波器的帶寬。如果觀察純正弦信號，探頭帶寬等于被測信號頻率的最高值即可；如觀察非正弦信號，探頭帶寬應能容納被測信號的基波和最重要諧波分量。為精確地測量脈沖的上升時間和下降時間，系統的上升時間（示波器和探頭之和）應該比要測量的最快的上升時間快3-5倍。
5.2 阻抗匹配
探頭的輸入阻抗要與所用示波器的輸入阻抗匹配，另外對被測電路的負載作用最少。對于低輸入阻抗的示波器，應選擇有源探頭或50Ω輸入阻抗的探頭；對于高輸入阻抗的示波器，應選擇×10的探頭。例如示波器的輸入阻抗是1MΩ/10pF,探頭輸入阻抗最好是10MΩ/1pF，這樣的探頭既有10倍的信號衰減，對被測信號的負載很輕，又能與示波器輸入阻抗匹配。
5.3 負載作用
減輕探頭對被測電路的負載作用。除了選擇輸入阻抗高的探頭外，還有記住探頭輸入阻抗隨頻率成反比例下降。
5.4 時間延遲的影響
每種探頭對被測信號的延遲時間存在差異，在進行差分測量以及時間（或相位）一致性測量時，最好使用2個型號相同和電纜長度相等的探頭。
5.5 良好的接地
探頭的額定頻率特性是在同軸系統內測得的結果。在實際電路應用時，往往探頭處于非同軸匹配的系統內，因此探頭的接地引線要盡量減短，把串聯電感減到最小。如發現高阻探頭接地不良，就要考慮使用低阻同軸探頭或者與探頭匹配的適配器、連接器和夾具。

總結
探頭對示波器測量至關重要，所以要求探頭對探測的電路影響必須達到最小，并希望對測量值保持足夠的信號保真度。如果探頭以任何方式改變信號或改變電路運行方式，示波器會看到實際信號的失真結果，進而可能導致錯誤的測量結果，或者誤導性的測量結果。通過以上介紹可知，探頭的選購和正確使用有許多值得注意的地方，只有與示波器和被測電路都匹配良好的探頭才是您該選擇和使用的探頭。
