摘要：本文介紹了一種基于尋址協議的低成本串行總線系統，用來識別丟失元件的物理位置。在測量或控制串行總線中可能存在這樣的問題，例如：多點溫度測量系統。本文詳細介紹了在低成本串行總線中，如1-Wire，如何利用具有鏈路功能的DS28EA00獲得位置信息。

本文還發表在Maxim工程期刊，第60期(PDF, 848kB)。

數字總線系統的共同特性即為共享。隨著微處理器的推廣，并行總線系統應用日益廣泛，總線上掛接的所有元件共享數據線和地址線。片選信號可由地址線和控制信號解碼得到。根據硬件設計和布線，連接在總線上的各個器件的物理地址總是已知的。隨著技術向低成本串行總線系統的發展1，首先省去了地址線。但SPI?和MICROWIRE?串行總線仍具有片選功能。許多先進的串行總線系統引入了基于協議的尋址方式，將地址信息作為一個前導碼傳輸給數據。該類總線的典型代表為I2C/SMBus?，此類通信接口縮減到只有數據線和時鐘線。為了進一步降低成本，可以將時鐘信息嵌入到數據流中。該類總線的典型代表為1-Wire、LIN和SensorPath?總線。

由于采用了基于協議的尋址方式，因此元件物理位置方面的信息將缺失。對于采用串行總線的儀表和控制應用(例如測量多點溫度)，這將是一個問題。對于I2C總線而言，地址引腳與邏輯1、邏輯0、SCL或SDA相連，在某種程度上解決了這個問題。采用這一辦法，單個引腳可被設定到4種不同的數字狀態，相當于兩個位。盡管這種方法簡單、有效，但由于最初的I2C協議僅提供7個地址位，因此具有一定的局限性。1-Wire總線具有64位地址，在這一方面可提供更高的靈活性。無論如何，每個增加一個地址引腳將增加成本，因此增加地址引腳不是一個好的選擇。

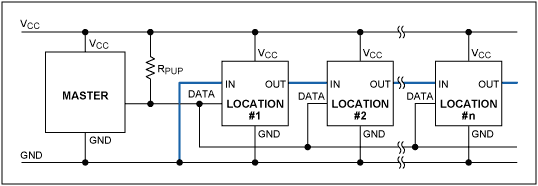

圖1給出了一種簡單的低成本方案，可重新獲取串行總線上掛接的多個器件的物理位置，將網絡的起始位置的器件標識為位置#1，并依次為網絡上掛接的器件編號。該方案的電路連接如圖中藍色粗線所示。在位置1處，線路接地即可。


圖1. 可進行位置檢測的串行網絡

除了圖1中標有IN和OUT的兩個引腳外，還需要通過片上邏輯讀取IN引腳和寫OUT引腳。如果協議支持多點網絡功能，那么借助于上述這些方法，主機可首先識別出第一個器件，然后再識別下一個器件，以此類推，直到完成對所有器件的定位。1-Wire總線即可滿足這一要求的串行總線系統。

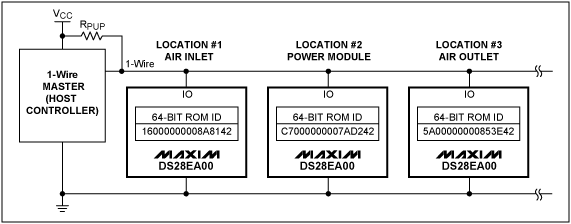

1-Wire總線是一種簡單的信令協議，可通過一條公共數據線實現主機/主控制器和一個或多個從機之間的半雙工、雙向通信(圖2)?？梢酝ㄟ^(guò)單根1-Wire總線實現供電以及與從機之間的數據通信。供電通過以下方式實現：在數據傳輸過程中，總線狀態為高時從機的內部電容從總線上獲取電荷，總線狀態為低時利用該電荷為器件供電。典型的1-Wire主機包括一個開漏I/O引腳，并通過電阻上拉至3V至5V電源。采用這種智能通信技術，可以隨時方便、高效地增加存儲器、認證和混合信號功能。


圖2. 不帶鏈路功能的典型1-Wire網絡

所有的1-Wire系統都有一個重要的基本特征：每個從機都具有一個唯一的、不能更改(ROM)的64位、工廠激光刻制序列號(ID)，這個序列號永遠不會與其它器件重復。除了為終端產品提供唯一的電子ID外，64位ROM ID還允許主機從掛接在同一條總線上的許多從機設備中選擇一個器件。64位ROM ID中包含有8位家族碼，用于識別器件的類型和支持的功能。

通常，當系統啟動初始化時，1-Wire主機可能并不知道總線上掛接的器件數量以及他們的ROM ID。利用總線的線與特性，主機可采用排除法確定總線上掛接的所有器件的ID。通過SearchROM*功能2，主機可確定總線上所掛接器件的ROM ID。然而，Search ROM結果無法提供單個器件的位置。例如，如圖2所示的器件ROM ID，器件的ID按照表1所示的順序獲取。

表1. 器件搜索順序

Sequence	ROM ID (Hexadecimal)	Position in Network
1	C7000000007AD242	Location #2
2	5A00000000853E42	Location #3
3	16000000008A8142	Location #1

鏈路功能的概念

采用鏈路功能確定1-Wire網絡環境中器件的物理位置時，遵循以下幾點：

1. 已知系統級1-Wire網絡的物理分布，例如第一個、誰是第二個，等等，以及器件/節點的物理位置。
2. 獲取器件(ROM ID)的物理連接順序，哪個是第一個，哪個是最后一個。

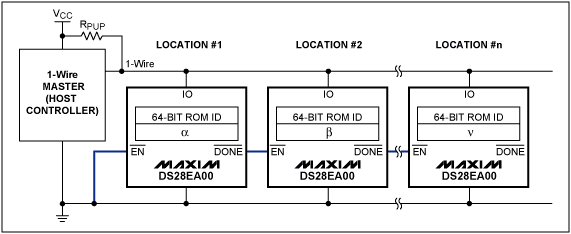

其中a) 已知的系統信息，可從1-Wire網絡的物理布局獲得。b) 項通常是未知的，可以采用鏈路功能通信很容易獲取這些信息。鏈路功能(圖3)通過兩個引腳，輸入引腳(/EN)在搜索期間使能器件響應，而輸出引腳(/DONE)通知鏈路中的下一個器件它之前的器件已完成搜索。/DONE信號連接至下一個器件的/EN輸入。鏈路中第一個器件的/EN輸入被連接至GND。實現鏈路功能的連線如圖中藍色粗線所示。除了/EN和/DONE引腳之外，順序搜索功能還需要具備一個新的網絡功能命令，Conditional Read ROM。只有滿足特定條件時(下文進行說明)，該命令才報告器件的ROM ID。相反，Read ROM可使網絡中所有器件在同一時間發送其ROM ID。DS28EA00是業界首款帶有新型鏈路功能的器件(如圖3所示)。


圖3. 具有鏈路功能的DS28EA00在1-Wire網絡中的典型連接

/EN和/DONE引腳除了用于順序搜索之外，還可作為數字PIO。為了實現這一功能，鏈路功能定義了三種鏈路狀態，OFF、ON和DONE。通過Chain命令控制鏈路狀態的轉換。表2給出了鏈路狀態及相應工作狀態。

表2. 鏈路狀態

Chain State	Device Behavior
	Active-Low EN (PIOB)	Active-Low DONE (PIOA)	Conditional Read ROM
OFF (default)	PIO (high impedance)	PIO (high impedance)	Ignored
ON	Active-low EN input	Pullup on	Recognized if active-low EN is logic 0
DONE	No function	Pulldown on (active-low DONE is logic 0)	Ignored

上電默認鏈路狀態為OFF，此時/DONE (PIOA)和/EN (PIOB)由PIO Access Read和PIO Access Write命令單獨控制，如DS28EA00數據資料所述3。鏈路狀態為ON時，/DONE通過一個40kΩ的片上電阻(RCO)上拉至器件內部電源VDD，進而向下一個器件的/EN引腳發送邏輯‘1’信號。如果/EN引腳為邏輯‘0’，則僅處于ON鏈路狀態的器件才能響應Conditional Read ROM命令。在順序搜索過程中，網絡中器件的最大值應滿足這一條件。

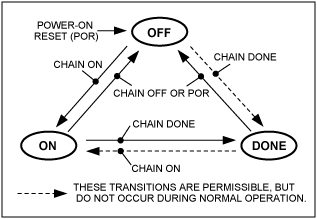

要將器件從Chain OFF轉換為Chain ON或Chain DONE狀態，主機需采用Chain命令實現。圖4給出了各種可能的轉換。Chain命令代碼后，主機必須緊接著發送一個適當?shù)腃hain Control字節。為了降低接收錯誤Chain命令的幾率，首先以原碼形式發送控制字節，然后再以反碼形式發送。當主機接收到AAh確認字節時，表明鏈路狀態成功轉換。


圖4.鏈路狀態轉換圖

開始順序搜索時，主機必須將所有器件都置為Chain ON狀態。當主機通過Conditional Read ROM讀取完一個的器件ROM ID后，應該將該器件置為Chain DONE狀態，從而允許鏈路中的下一個器件以響應Conditional Read ROM命令。在順序搜索的過程中，器件將依次進入Chain DONE狀態，直到搜索完所有器件。最后，所有器件都被設置到Chain OFF狀態，從而釋放/EN和/DONE引腳，使之變?yōu)镻IO，并恢復到上電默認狀態。

順序搜索例程

前提 主機控制網絡如圖3所示。所有器件都支持鏈路功能。若要搜索鏈路中器件的順序，例如位置編號以及該處器件的ROM ID (即注冊碼)，主機需執行以下步驟：

初始化 主機發送Skip ROM命令，緊接著發送Chain ON命令，將所有器件置于Chain ON狀態。除了鏈路中的第一個器件之外，對于其它所有器件，通過/DONE引腳的RCO上拉電阻將/DONE//EN變?yōu)檫壿?。

第一個周期 主機發送Conditional Read ROM命令，鏈路中的第一個器件對命令進行響應，可得到第一個器件的64位ROM ID。主機存儲該ROM ID，并將其確定為鏈路的第一個器件。隨后，主機發送Chain DONE命令。該命令通過器件#1的/DONE引腳，將鏈路中第二個器件的/EN引腳設置為邏輯0，同時防止器件#1再次響應。

第二個周期 主機發送Conditional Read ROM命令。由于此時器件#2是鏈路中唯一一個/EN為邏輯0的器件，因此該器件發送其ROM ID作為響應。主機將該ROM ID保存為序列碼'2'。(器件#1處于Chain DONE狀態，所以不會響應該命令。) 隨后，主機發送Chain DONE命令。

重復周期 要識別剩余器件的ROM ID及其物理位置，主機需要重復發送Conditional Read ROM和Chain DONE命令。如果沒有器件響應Conditional Read ROM命令，說明鏈路中的所有器件均已被識別。

終止 搜索過程結束后，鏈路中的所有器件都處于Chain DONE狀態。主機應發送Skip ROM命令后，緊接著發送Chain OFF命令，用于終止順序搜索。這樣可將所有器件都進入Chain OFF狀態，變成由PIO Access功能命令控制PIO引腳。關于Conditional Read ROM和Chain命令的詳細說明，以及完整的流程圖，請參考DS28EA00數據資料4。

假定采用標準的1-Wire速率(復位/在線檢測周期為960μs，每個時隙為65μs)，初始化和結束共約用去7ms (一次總共占用的時間)。各個器件的搜索和位置檢測約占用7.7ms。相同條件下，執行Search ROM命令時，每個器件約占用14ms。例如，在100ms之內，如果具有鏈路功能的話，主機能識別和定位12個器件，但是如果僅依靠Search ROM功能的話，主機只能識別7個器件。

補充說明

電纜電容 常用于構建1-Wire網絡的5類電話線的每對雙絞線對之間具有大約50pF/m的電容。根據網絡的規模，當所有器件都處于Chain ON狀態時，會給線路增加非常大的電容負載。在寄生供電模式下，有時候需要采用有源1-Wire線路上拉，這樣可避免電壓跌落至最小允許值以下。采用主電源或本地VCC電源供電時無需采用這一措施。

Conditional Read ROM DS2401及其兼容的、1993年停產的DS2400硅序列號，均將這一命令讀為Read ROM。因此，不要將DS2401連接到采用鏈路功能的網絡中。所以，使用1-Wire端口適配器時，應選擇不帶DS2401的器件。DS2405版本A也能像DS2401一樣響應Conditional Read ROM命令代碼。1998年開始投產的DS2405版本B則會忽略Conditional Read ROM命令代碼。

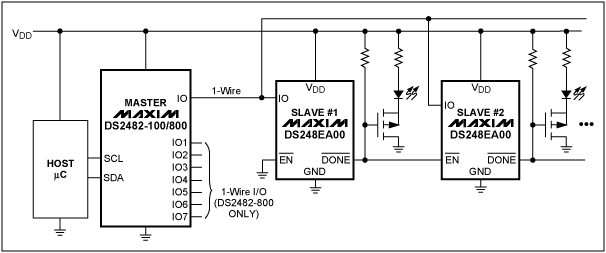

1-Wire主控制器電路 在嵌入式應用環境下，可采用各種低成本、分立式、基于IC的1-Wire主控制器。分立解決方案包括上拉電阻、空閑的μC端口引腳以及高級驅動器5。專門用于驅動1-Wire總線的集成驅動器包括DS2480B6 (串行端口，UART)，DS24907 (USB端口)以及DS24828,9 (I2C端口，圖5)。8通道版本的DS2482具有3個地址引腳，允許單個主控制器控制多達64個獨立的1-Wire網絡。應用筆記192，"DS2480B串行接口1-Wire線驅動器的使用"10，從軟件開發的角度對DS2480B進行了說明。與之類似的一篇針對DS2482驅動器的文章也可供參考11。


圖5. 單通道I2C至1- Wire橋接器件DS2482作為1-Wire主控制器。其/DONE輸出也可用于驅動一個LED，并不會影響鏈路功能。

電源 如果提供VCC電源，所有DS28EA00可同時進行溫度轉換。隨后發送Conditional Search命令，可以篩選出那些發出報警溫度的器件。通過順序搜索，可得出器件的ROM ID及其位置信息，能迅速知道需要在哪些地方采取糾正措施。如果沒有VCC電源，溫度轉換必須依次進行。此外，開始進行順序搜索時(所有器件從Chain OFF狀態轉換至Chain ON狀態)，必須確保1-Wire數據線路上的電壓不會跌落的太多。

速率 高速模式下的快速時序不適用于包含多個器件，或超過3m的1-Wire網絡；此時應采用標準速率替代。根據網絡中的器件數量，即使采用標準速率，也需要延長恢復時間，特別是當采用寄生電源供電時12。

故障診斷 如果無法實現順序搜索，則在發送Chain ON命令后，察看1-Wire線路上的壓降。如果電壓跌落至3.0V以下，則命令有可能不能正常執行。為了避免電壓跌落，Chain ON以后，可采用帶有源上拉的驅動電路，或者采用主電源供電。如果鏈路中第一個器件的/EN輸入開路、或者連接至1-Wire線路，或者連接至VCC，都將導致順序檢測失敗。確保網絡中無DS2401。不允許將并聯的兩個或多個網絡連接至同一個1-Wire端口，因此此時所有的“首個器件”將同時響應，這樣會得到帶無效CRC字節的ROM ID。

結束語

鏈路功能是一種新型特性，主機可在軟件控制下確定線性網絡中器件的物理順序，無需人工參與。DS28EA00 1-Wire數字溫度計是首款集成鏈路功能的器件。在多點溫度測量應用中，與那些通過地址引腳獲得器件位置的解決方案相比，DS28EA00是最劃算的選擇。
