接地電阻的測試方法

一、接地電阻測試要求：
a. 交流工作接地，接地電阻不應大于4Ω；
b. 安全工作接地，接地電阻不應大于4Ω；
c. 直流工作接地，接地電阻應按計算機系統具體要求確定；
d. 防雷保護地的接地電阻不應大于10Ω；
e. 對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω。

二、接地電阻測試儀
ZC-8型接地電阻測試儀適用于測量各種電力系統，電氣設備，避雷針等接地裝置的電阻值。亦可測量低電阻導體的電阻值和土壤電阻率。

三、本儀表工作由手搖發電機、電流互感器、滑線電阻及檢流計等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶。附件有輔助探棒導線等，裝于附件袋內。其工作原理采用基準電壓比較式。

四、使用前檢查測試儀是否完整，測試儀包括如下器件。
1、ZC-8型接地電阻測試儀一臺?????????????
2、輔助接地棒二根
3、導線5m、20m、40m各一根

五、使用與操作
1、測量接地電阻值時接線方式的規定
儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m

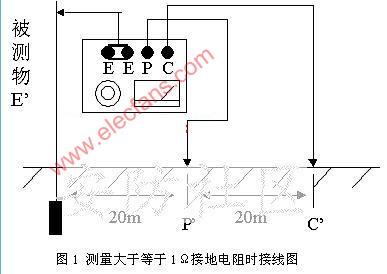

1.1測量大于等于1Ω接地電阻時接線圖見圖1
將儀表上2個E端鈕連結在一起。
此主題相關圖片如下：

測量小于1Ω接地電阻時接線圖

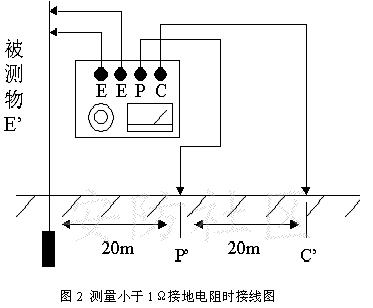

1.2測量小于1Ω接地電阻時接線圖見圖2
將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。
2、操作步驟
2.1、 儀表端所有接線應正確無誤。
2.2、 儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸。
2.3、 儀表放置水平后，調整檢流計的機械零位，歸零。
2.4、 將“ 倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針恢復到“0”點。此時刻度盤上讀數乘上倍率檔即為被測電阻值。
2.5、 如果刻度盤讀數小于1時，檢流計指針仍未取得平衡，可將倍率開關置于小一檔的倍率，直至調節到完全平衡為止。
2.6、 如果發現儀表檢流計指針有抖動現象，可變化搖柄轉速，以消除抖動現象。
六、注意事項
1、禁止在有雷電或被測物帶電時進行測量。
2、儀表攜帶、使用時須小心輕放，避免劇烈震動。

如圖:
