PassFail應用

　　PassFail功能應用在測試測量領域被廣泛使用，無論是在示波器、萬用表還是在頻譜分析儀上都可以看到它的身影。PassFail功能的本質是將采集到的信號數據與模版數據比較，通過判斷信號與模版的比較結果給出Pass或是Fail的測試結果。其流程可以歸納為：

　　1.根據測試需求編輯模版;

　　2.接入測量信號;

　　3.進行PassFail測量;

　　4.輸出測量結果。

　　由于測量算法較為簡單基礎(將采集到的數據與與之對應的模版數據進行比較得出測試結果)所以各個儀器廠商都提供的PassFail功能如圖1。

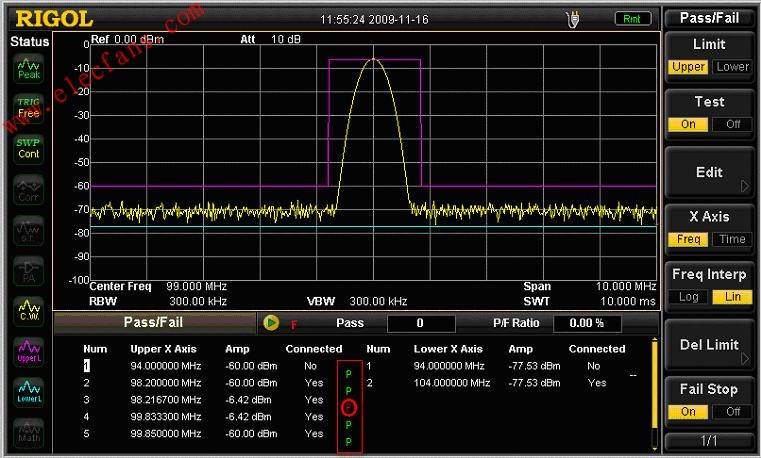

　　圖1DSA1030A提供的PassFail功能

　　由于受限于儀器操作形式的限制(儀器上的旋鈕、鍵盤、菜單等)，儀器本身編輯模版、顯示測量結果都非常不方便。為解決這一問題，RIGOLDSA1000(A)系列頻譜儀提供上位機應用工具UltraSpectrum通過借助PC操作方式(鼠標、鍵盤等)解決了PassFail應用方上快速編輯模版，借助PC豐富的顯示資源，提供更加豐富的數據分析途徑。

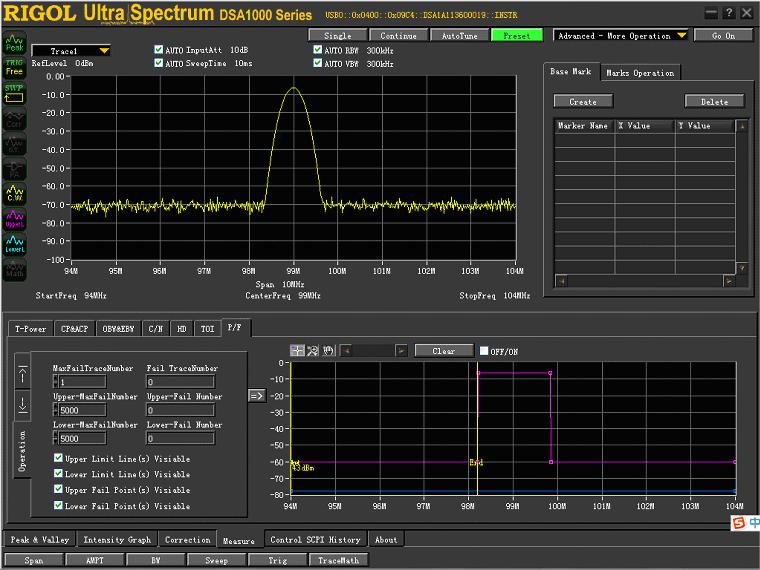

　　圖2UltraSpectrum提供的PassFail功能

　　PassFail應用--模版編輯

　　模版是一種標準，它是衡量信號的標尺，它本身和信號息息相關，它是“正常”信號加入容錯值后形成的，它是PassFail測試的關鍵。例如在EMI測試中根據國家標準指定的測試模版，如圖3。

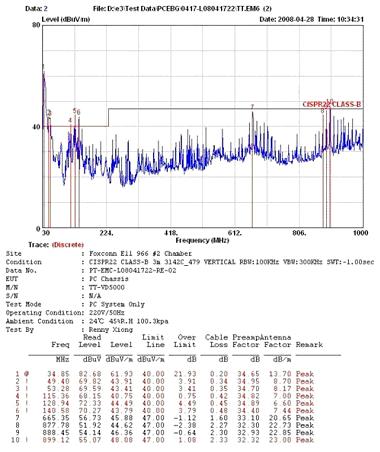

　　圖3EMI測試報告

　　針對模版的應用場景不同UltraSpectrum提供兩種模版編輯方式：

　　1.通過文件形式載入;--針對固定的規范或標準(例如EMI測試中使用的模版)，這類測試模版參數統一，且生命周期較長，適合通過文件形式保存使用(UltraSpectrum提供的文件保存格式是標準csv格式，方便用戶在第三方軟件上編輯使用)。

　　2.通過用戶輸入編輯;--針對不同應用場景下用戶定制模板參數設置，方便用戶的各種需求。

　　上述兩種方式，可以互相轉換，即通過文件形式載入的模版數據可以被隨時調整編輯使用，被用戶的編輯的模版數據亦可以被保存成文件形式存放使用。

　　UltraSpectrum在用戶輸入編輯模版的模式下又提供了如下功能方便用戶編輯模版：

　　1.基于標準信號錄制模版;

　　模版是基于被測信號產生的，通過信號本身直接產生是最直接的模版生成方式。如圖4所示，基于該錄制模版再通過UltraSpectrum提供的快速編輯功能(刪除、添加、取最大/小值、加/減1、復制、粘貼等操作)就可以快速的編輯出需要的針對某一特定信號的PassFail模版如圖5。

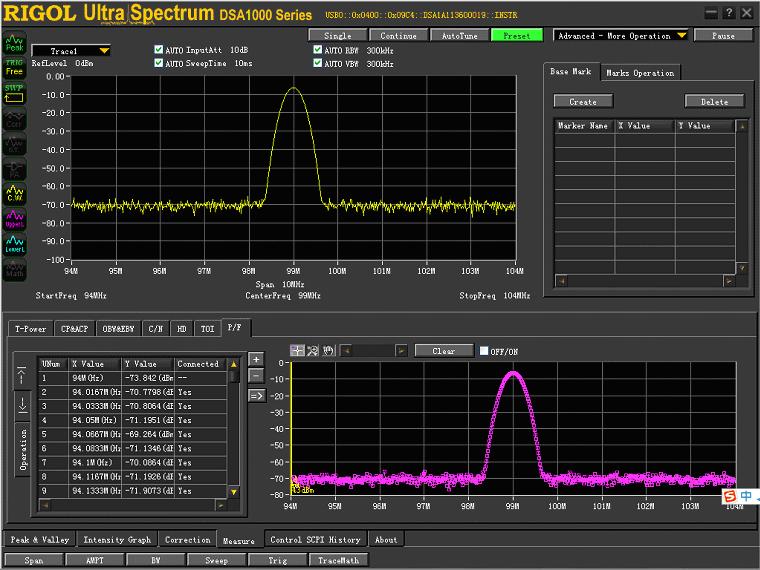

　　圖4基于信號錄制模版--原始數據

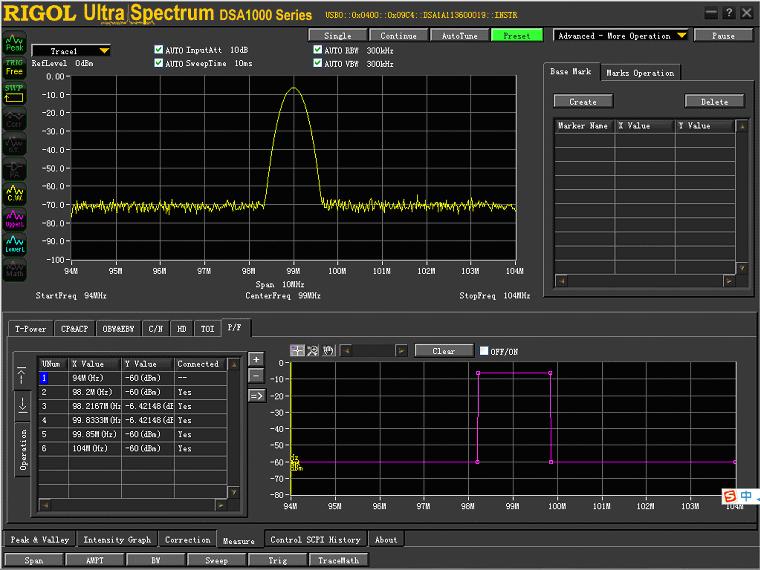

　　圖5基于信號錄制模版--編輯后數據

　　2.基與標準信號位置關系編輯生成模版;

　　通過借助鼠標，通過獲取鼠標在信號上的點擊獲取編輯的模板參數信息。如圖6，用戶可以根據鼠標點擊勾勒出模版的大致形狀，再通過提供的編輯功能細化模版使之達到測試的要求。

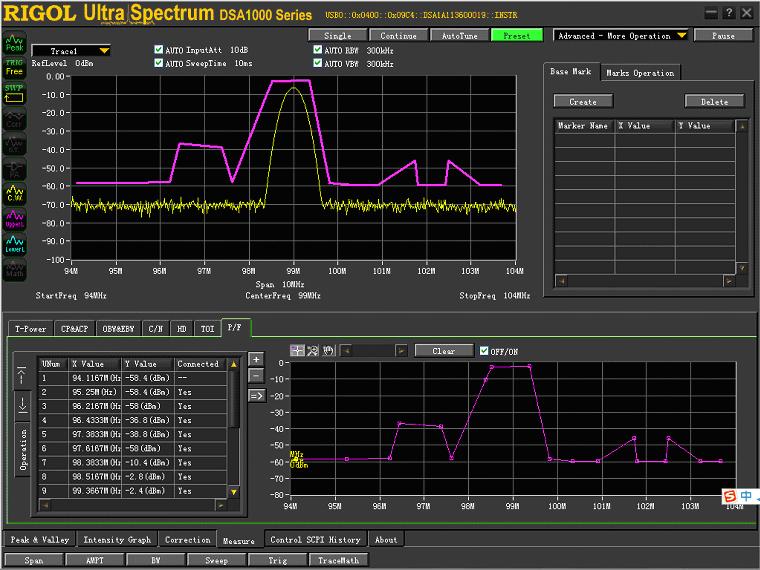

　　圖6基于信號錄制模版--獲得模版輪廓

　　通過上述模版編輯功能編輯的模版在一定條件下(主要受編輯模版所含點的個數限制)可以直接下載到RIGOLDSA1000(A)儀器上方便在沒有PC的環境下使用。

　　PassFail應用--結果分析

　　完成模版的編輯就可以接入信號進行測量了，測試結果需要直觀詳盡的反應出來，一般頻譜儀提供的該功能僅限于給出是否通過(出現Fail點即判定不通過)，在檢查器件合格與否的應用上該結果就足夠了，但當進一步分析出現Fail的原因時，這里給出的信息就顯得力不從心了。如圖1

　　UltraSpectrum提供了記錄Fail點的方式來顯示PassFail測量結果，即所有測量出現的Fail點都被記錄了下來如圖8中紅色矩形框所示。所有出現Fail的點可以通過Mark讀數。在這種模式下可以觀測Fail點的總體分布情況。

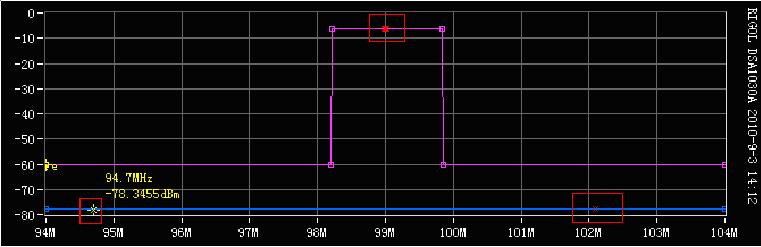

　　圖7基于PassFail最終結果的輸出--基于Fail點模式

　　基于上述方式顯示結果只關注了Fail點缺少出現Fail點所在軌跡的信息，UltraSpectrum提供另一種觀察模式來解決這一問題。如圖9所示。同樣這里的所有數據(Fail點，出現Fail的軌跡可以使用Mark讀數)。

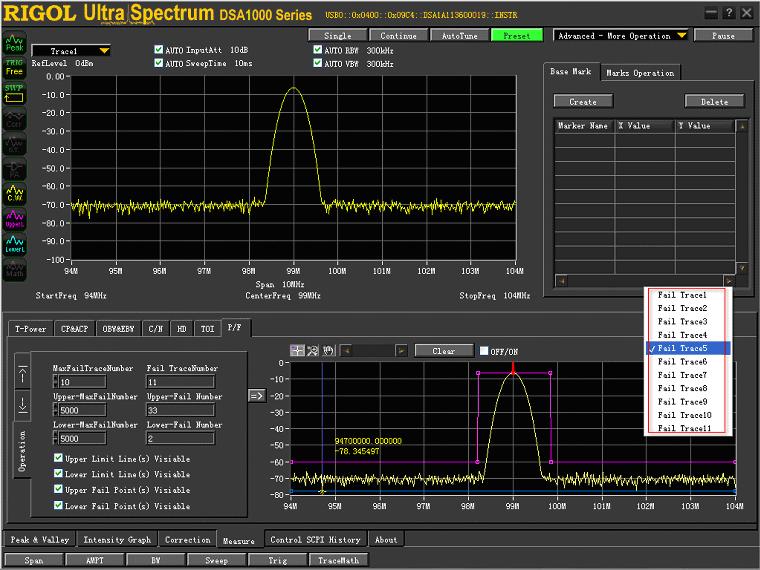

　　圖8基于PassFail最終結果的輸出--基于軌跡模式

　　另外UltraSpectrum在提供上述功能的基礎上還提供了PassFail報告輸出功能，可以將上述兩種形式下顯示Fail結果使用報告的形式都表現出來。

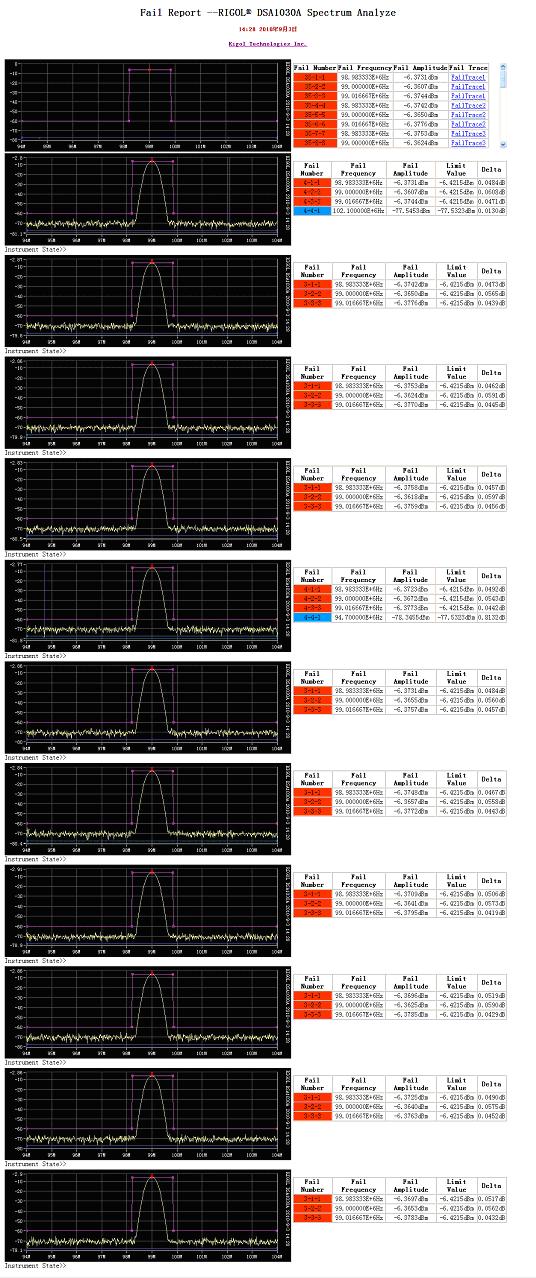

　　圖9PassFail報告形式

　　通過前面的介紹可以看到，UltraSpectrum通過在模板編輯和測試結果顯示方式上的改進使得PassFail這一基礎功能的易用性得到增強，改善了用戶使用頻譜儀時的操作環境，使得用戶能夠更好的關注測量分析結果解決問題，是一種有效地借助PC增強儀器功能的典型案例，是一種有效增值儀器價值的手段。這種功能上的改進可以被推廣到其它測量儀器(示波器、萬用表等)。
