脈沖發生模塊和計數模塊均由CPLD邏輯電路實現。CPLD選用Altera公司MAX II系列EPM240T器件，支持高達300 MHz的內部時鐘，其速度可以滿足測量需求。

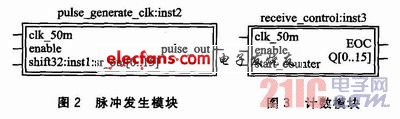

　　脈沖發生模塊由脈寬設置單元、脈沖輸出單元組成。為節省單片機I/O口資源，脈寬設置由一組16位串入并出移位寄存器實現，當單片機資源足夠時，可省去該單元。脈沖輸出單元由狀態機實現，如圖2所示。

?

　　其中，clk_50m為時鐘輸入端，pulse_with為脈寬設置端口，pulse_out為脈沖輸出端口，enalble為使能輸出端口。當enable=1時，pulse_out輸出一個高電平，其寬度為Tclk_50m×(pulse_with+1)。例如pulse_with=0，脈寬默認值為t=Tclk_50m×(0+1)=20 ns。設置不同的pulse_with，輸入脈沖寬度可調，這樣可以在測量不同長度的線纜時調整脈沖寬度，使測量結果更加準確。

　　如圖3所示，計數模塊由一個16位計數器和一個16位并入串出移位寄存器電路實現。enalble使能端用于防止干擾脈沖輸入啟動計數器;start_counter為使計數器啟動和停止的脈沖輸入，上升沿有效;clk_50m為計數器時鐘，該時鐘影響測量精度，其頻率越高，線纜的測量誤差范圍越小;Q為計數值輸出;EOC為計數結束標志。

　　計數器的啟動由入射脈沖觸發，停止由反射脈沖觸發，計數值由Q數據接口輸出，計數停止后輸出高電平。單片機查詢計數結束標志EOC，當電平為1后讀取計數值。

　　2.2 調理電路

　　2.2.1 發送調理電路

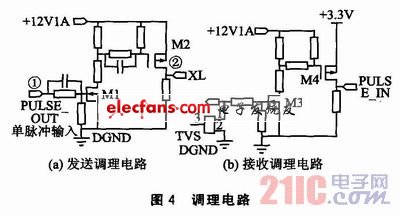

　　發送調理電路由放大電路組成，如圖4(a)所示。場效應管M1將輸入的正脈沖轉換為最大值為12 V的負脈沖，再經M2反相后，即可注入到被測電纜和接收調理電路。這里選用MOS管而不是運放芯片實現信號脈沖的放大、反相，便于節省成本，縮短信號的傳輸延時。

?

　　2.2.2 接收調理電路

　　接收調理電路如圖4(b)所示。將發送調理電路的輸出與接收調理電路的輸入相連，同時連接被測電纜，M3將入射脈沖和反射脈沖降壓，經M4反相后傳入CPLD中的計數模塊，以控制計數模塊的啟動和停止。其中，TVS為瞬變電壓抑制二極管，是一種過壓保護器件。

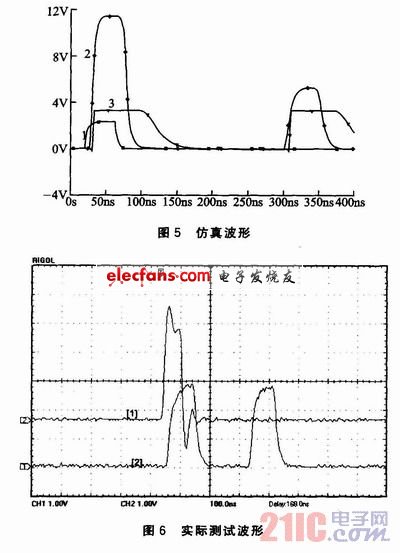

　　2.2.3 原理仿真

　　圖5中，波形1為脈沖發生模塊產生的測試脈沖，該脈沖輸入至圖4電路①中的位置。波形2為圖4電路中位置的測試波形圖(測試點為測試模塊與被測電纜的連接點)，第一個脈沖為放大后的測試脈沖，注入被測電纜中，第二個脈沖為被測電纜斷點處返回脈沖。波形3為波形2經過接收調理電路后的波形，該波形將輸入至CPLD的計數模塊。第一個脈沖上升沿觸發計數模塊開始計數，第二個脈沖上升沿觸發計數模塊停止計數。實際測試波形如圖6所示。

?
