倏逝波光纖氣體傳感器是基于漸逝場理論，由于光透入光疏介質中能量相對比較少，倏逝波型光纖氣體傳感器的光纖傳感部分要經過特殊設計加工來提高靈敏度。在實際檢測氣體應用中，要考慮傳感頭結構、工作環境、工作狀態等因素，可采用如下兩種倏逝波光纖氣體傳感頭結構。

　　2.1 內腔傳感器

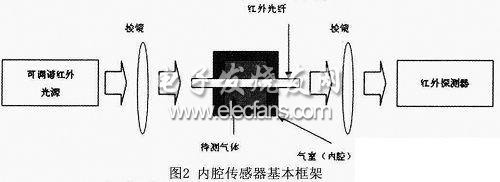

　　內腔傳感器主要結構如圖2所示。光源采用可調諧紅外激光器，激光通過聚焦透鏡將光聚合到光纖中，順著光纖經過充滿待測氣體的腔，根據倏逝波效應和氣體吸收光譜效應，光強發生變化，經過輸出透鏡，由光電探測器接受，然后數據處理得出氣體濃度信息，完成傳感過程。采用小型采樣氣室設計，通過紅外可調諧激光，利用倏逝波原理，并結合氣體在紅外波段的吸收光譜理論。小氣室設計適合向便攜式氣體傳感器發展，可調諧紅外激光則滿足對不同氣體測量的需要。

?

　　2.2 遠程傳感器

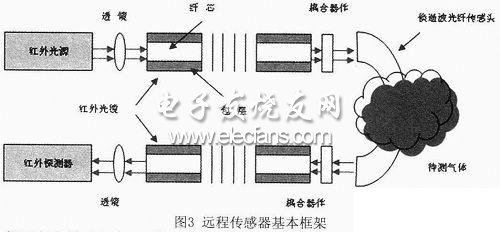

　　遠程傳感系統主要設計結構如圖3所示。同樣采用可調諧紅外光源，紅外激光經過傳輸，通過特殊傳感光纖得到光強變化信息，由紅外探測器接收，經信號處理得出待測氣體濃度。與內腔傳感器所不同的是，遠程傳感系統采用長距離傳輸光纖。這種設計可用于遠距離及時監控氣體濃度，具有成為分布式氣體探測系統的可能。

?

　　2.3 探測頭優化設計

　　傳感器的靈敏度、響應時間與測量精度等受光纖敏感元的影響。因此探頭設計優化尤為重要。在已有D形、錐形、光纖裸露形、失配形等探頭研究的基礎上，設計新型結構探頭，進行仿真模擬分析，提高傳感檢測靈敏度與精度。探頭由于長期跟待測氣體接觸，受到污染，影響檢測精度，這也是探頭設計考慮之一。利用氣體選擇性膜涂于表面，以隔絕除待測氣體外的其它分子污染探頭。同時通過參考光路進行數據處理與誤差補償。

　　3 系統設計

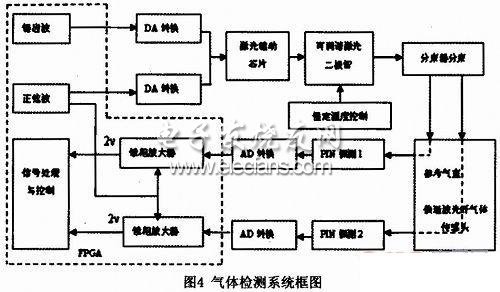

　　檢測系統采用TDLAS檢測技術，測量基于朗伯-比爾定律。檢測系統設計框圖如圖4所示。由FPGA產生的鋸齒波和正弦波信號經AD轉換后疊加到激光驅動芯片的調制信號輸入端，激光驅動芯片和溫度控制模塊控制激光輸出，激光經分束器分束，一路為參考光，一路作為氣體檢測光束。兩路光束分別經過氣體傳感頭和參考?xì)馐业竭_(dá)PIN探測器，經AD轉換后得數字?jǐn)?shù)據傳入到數字鎖相放大器濾波鎖相，檢測出其二次諧波信號，由FPGA做相應處理，得到檢測有害氣體濃度并進行顯示、存儲和警示等。

?

　　3.1 分析模型

　　本文通過實驗得到相關誤差數據，得到各種情況與條件下的插值表，進行數據擬合，找出對應關系與特性。通過對各成分標準濃度氣體的測量，獲得測量數據和濃度的對應關系，通過Matlab軟件建立分析和處理模型，擬合出CO2、CO等成分的關系曲線。分析影響系統測量精度的因素，包括環境溫度變化、氣體壓強變化、光源變化與工作條件狀態變化等。通過實驗對多種成分進行同時測量，對不同氣體成分之間相互干擾的問題進行分析，得到各個成分之間的影響系數，對測量結果進行補償。建立數據庫與快速算法，通過對采樣數據進行實時數據補償，使得傳感器測量精度不受外部環境狀態的影響，有效提高測量精度，提高氣體分析系統的精度與響應速度。

　　3.2 檢測模塊

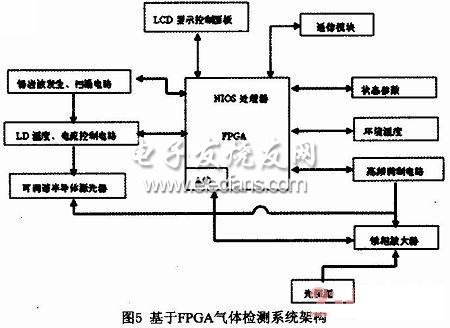

　　系統基于FPGA進行激光驅動控制與檢測模塊設計與功能驗證，采用Altera公司StratixⅡ系列高密度FPGA來實現?；贔PGA實現對于可調諧半導體激光器通用的溫度電流控制模塊、鋸齒波發生掃描電路模塊、高頻調制電路 模塊。開發了一個基于嵌入式Nios處理器的整個控

　　制系統的程序，實現整個系統輸入輸出、存儲、中斷管理工作，使各個模塊能夠協同有序工作，系統架構如圖5所示。

?

　　4 結論

　　本文對光纖氣體傳感器的發展進行了介紹，同時對倏逝波型光纖氣體檢測的理論知識、工作原理及其傳感結構展開了分析，并提出基于FPGA的新型光纖氣體傳感系統的構思與設計，通過模擬與實驗，表明設計的系統可快速進行一種或多種氣體的檢測和控制，實現設計功能。倏逝波型光纖氣體傳感器特有的優勢相信能在工業氣體在線監測、有害氣體分析、居住環境檢測等領域擁有廣闊的應用前景。
