　　在測試系統的應用開發中，測試數據通常是以文件的方式進行組織管理的。這樣的數據存儲方式有一定的局限性，特別是遠程測試系統，對于大量的數據不能及時的反饋。要實現方便靈活的管理和訪問，數據庫是一種必然的選擇。

　　LabWindows/CVI是一個完全的標準C開發環境，用于開發虛擬儀器應用系統。CVI5.5及以后的版本提供了支持?jǐn)?shù)據庫的sQL TOOLKIT工具包，該工具包提供了豐富的數據庫操作函數，給開發帶來了方便和快捷。

　　1 基于PCI的數據采集

　　對于非NI公司的PCI數據采集卡，一般的驅動程序都是以動態鏈接庫的形式提供的。對于CVI而言，可以直接利用驅動程序的動態鏈接庫文件實現對采集卡的控制。本文采用中泰PCI-8333數據采集卡進行信號采集、存儲和輸出。PCI-8333數據采集卡具備豐富的采集與控制方法，同時也提供了動態鏈接庫文件和頭文件。

　　1.1 縮寫采集卡頭文件

　　雖然廠商提供了頭文件，但是LabWindows/CVI需要用c語言對頭文件進行改寫，參照廠商提供的頭文件，編寫部分方法聲明如下：

?

　　注意，頭文件中包含的方法一定要與動態鏈接庫中的方法—致。編寫后，將該頭文件添加到應用程序中。在程序源文件中聲明頭文件，添加#include“PCI8KP.h”。

　　1.2 產生dll導入庫文件

　　將采集卡廠商提供的動態鏈接庫文件加入剄應用程序所在的文件夾中，選擇菜單：Option-Generate DLL Import Library，在彈出的對話框中選擇OK按鈕，會彈出動態鏈接庫選擇對話框，選擇加入到程序中的動態鏈接庫后，會在該文件夾下產生導入庫。將該導入庫也加入到當前程序的工程中。

　　1.3應用動態鏈接庫

　　上面的兩個步驟完成后，便可在CVI應用程序中使用該動態鏈接庫，調用頭文件中已聲明的方法進行數據采集源程序的編寫，實現對效據采集卡的控制。

　　2 ODBC及SQL Toolkit工具包

　　ODBC(Open Database Connectivity，開放數據庫互連)是Microsoft公司開發的一套開放數據庫系統應用程序接口規范，它提供了統一的數據庫應用編程接口(API)，為應用程序提供了一套高層調用接口規范和基于動態連接庫的運行支持環境。使用ODBC開發數據庫應用時，應用程序調用的是標準的ODBC函數和SQL語句，數據庫底層操作由各個數據庫的驅動程序完成。因此應用程序有很好的適應性和可移植性。

　　LabWindows/CVI SQL Toolkit是用于CVI數據庫訪問的附加工具包，它集成了一系列的高級功能模塊，這些模塊封裝了大部分的數據庫操作和一些高級數據庫訪問功能。LabWindows/CVI SQL Toolkit支持主流的數據庫驅動，對于數據庫開發商及第三方開發者提供的驅動，LabWindows/CVI SQL Toolkit也一樣采用標準的ODBC編譯方式，通過這種擴展方式，可以靈活支持任何符合ODBC開發標準的數據庫系統。

?

　　3 數據庫操作

　　Oracle數據庫管理系統是一個以關系型和面向?qū)ο鬄?a target="_blank">中心管理數據的數據庫管理軟件系統。Orade數據庫有如下幾個強大的特性：支持多用戶、大事務量的事務處理，數據安全性和完整性的有效控制，支持分布式數據處理等。因其在數據安全性與數據完整性控制方面的優越性能，以及跨操作系統、跨硬件平臺的數據互操作能力，使得越來越多的用戶將Oracle作為其應用數據的處理系統。

　　3.1 創建數據庫

?

　　最后創建數據存儲DATA_ACQUIRE，這里不再列舉數據庫腳本代碼。

　　3.2 創建DSN

　　在使用工具包之前，首先需要在操作系統中的ODBC數據源中創建一個DSN，工具包與數據庫的鏈接就是建立在DSN基礎上的。創建DSN的步驟如下：

　　(1)在操作系統控制面板中選擇“數據源(ODBC)”。

　　(2)選擇“系統DSN選項卡”添加按鈕。

　　(3)在出現的“創建新數據源”對話框驅動程序列表中選"Oracle in OraOb10g_homel”，點擊完成。

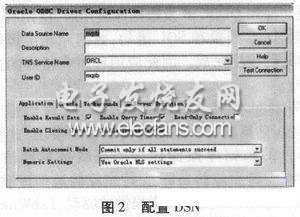

　　(4)配置"Oracle ODBC Driver Configuration”，如圖2所示：

?

　　這樣就完成了DSN的創建，從此以后，工具包就可以利用這個DSN訪問與之相關聯的數據庫了。

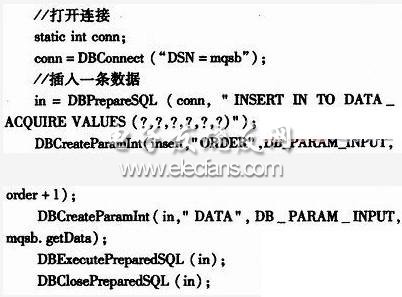

　　3.3 采集數據插入數據庫

?

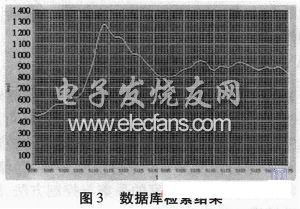

　　3.4 顯示結果

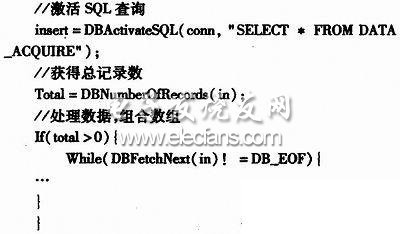

　　檢索數據庫中所有的數據，提取DATA字段，將數據組合成數組，通過Graph控件把數據顯示出來。也可以按照時間條件檢索數據庫，Graph控件中將會顯示符合查詢條件的數據。

?

?

　　4 結論

　　CVI和數據庫是開發虛擬儀器應用軟件的不可缺少的組成部分，利用專門的數據庫接口工具包可以方便地實現CVI應用程序與數據庫的鏈接。本系統的實現表明，通過CVI與Oracle數據庫質檢進行數據交互，使得測試系統有了強大的功能，在組建復雜的測試系統中具有廣泛的應用價值。
