　　本文采用低功耗16位單片機MSP430F449為主處理器，以集成電路HS3282和HS3182為主要通信芯片，設計完成包括ARINC429總線通信在內的雷達導航儀測控系統。此測控系統采用電池方式供電，可以手持方式工作，高亮度液晶方式顯示，提高測控系統可靠性和便攜性，能夠為導航儀提供各類導航檢測信號，可以完成相關導航設備的生產測試、外場調試、后期維護等功能。

　　1 ARINC429串行總線

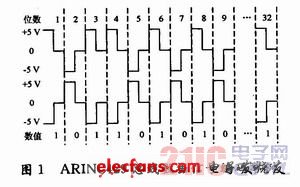

　　ARINCA29總線是一種單向廣播式數據總線，采用雙角屏蔽線傳輸信息，可由兩根獨立總線實現雙向傳輸，數據傳輸率為：高速傳輸的位速率為100 Kb/s±1%，低速傳輸的位速率為(12.0～14.5)Kb/s±1%。ARINC429規定數據傳輸采用雙極性歸零制的三態碼方式，如圖1所示，即調制信號由“高”、“零”和“低”狀態組成的三電平狀態。雙極性歸零碼的基本信號波形中攜帶了位同步信息，位同步是由零狀態變至“高”或“低”狀態的這一狀態變化來識別。字同步是以傳輸周期間至少有四個位時的時間間隔為基準，緊跟該字間隔后要發送的第一位起點即為新字的起點。

?

　　ARINC429總線數據的基本信息單元是由32位構成的一個數據字，每個數據字被分為5個基本區域，即標志碼(LABEL)，源/目的識別碼(SDI)，數據區(DATA)，符號狀態位(SSM)，校驗位(PARITY)，ARINC429總線數據信號編碼舉例如圖1所示。

　　2 硬件及接口電路

　　接口的實現方式選用Intersil公司的HS3282芯片，它支持ARINC429通信規范和其他串行數據傳輸協議，采用+5 V供電。具有兩路接收、一路發送的功能。通道接收器之間也是獨立的并行接收，可以直接連接到ARINC429總線，而不需電平轉換。使用時和HS3182總線驅動器配合，就可以發送數據進行二級差分驅動，產生ARINC429總線的電平。HS3282數據總線為16位，MSP430F449為16位單片機，從而避免了8位單片機為解決系統總線匹配的問題需要采用鎖存器作為虛擬總線的煩惱，提高了測控系統的可靠性。

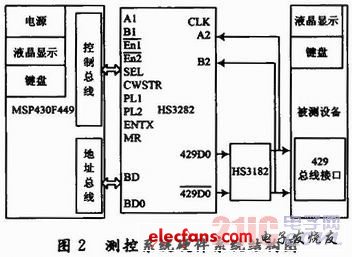

　　具體設計思路為：首先利用一片HS3282和兩片HS3182配合使用形成兩路接收和兩路發送通道。它們構成了數據收發、串并轉換的主體。HS3282主要用來完成接收、發送時所必須具備的串并、并串轉換功能;HS3182用來完成對兩路輸出信號的差分驅動，然后設計命令寄存器和狀態寄存器，用以完成對輸入、輸出通道的選擇和對HS3282的控制字的設置。該控制電路單片機無需外擴展電路，將32個I/O口的P0口和P2口用于數據傳輸功能，實現對HS3282的16位數據傳輸功能。把P1口及P3口的P3.3，P3.4作為控制信號與控制端引腳相連，來控制HS3282數據收發操作。測試數據由預先設置或手工輸入兩種方式完成。返回數據顯示到高亮度液晶顯示器上。圖2為測控系統硬件系統結構圖。

?
