在數據采集的過程中，為了不漏掉任何一個既定特征的信號，A/D轉換器必須不斷地采集數據。但是由于存儲器容量的限制，不可能無限制地采集并存儲數據。如何使模塊能自動檢測、采集并存儲有效數據呢?觸發技術的引入可以解決這一問題。觸發是為了有效地觀測信號，當被測信號滿足觸發條件時，啟動一次數據采集，使用戶在屏幕上能觀測到滿足觸發條件的波形。

　　觸發電路在以往的設計中，多采用電平比較器，其缺點是：采用的分立元件多，不利于模塊移植和速度的提升，同時觸發方式多樣化配置也受到硬件限制，不具備智能化特點。本模塊基于高速A/D轉換器和FPGA，提出了一種全數字化的多種觸發功能的高速數字采集設計方案。模塊接口易于移植，采集頻率高達50 MHz，具有多種可編程觸發功能，采用的觸發窗技術進一步保證了采樣存儲數據的正確性和有效性。

　　1 高速數據采集模塊結構

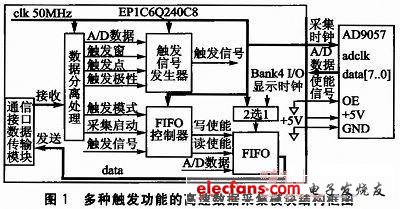

　　高速數據采集模塊由FPGA存儲控制、傳輸電路和AD9057數據采集部分構成。其中FPGA為此次模塊設計的重點。多種觸發功能的高速數據采集模塊結構框圖如圖1所示。采用Cyclone系列EP1C6Q240C8型號的FPGA控制芯片，其Bank4 I/O口與AD9057相連，有源晶振提供了50 MHz的時鐘頻率。

?

　　此模塊通過通信接口動態設置觸發極性、觸發模式、觸發窗長度、觸發點電平，觸發極性可選上升沿觸發rising_edge和下降沿觸發falling_edge兩種。觸發模式可分為前觸發pre_trigger、中間觸發mid_trigger、后觸發post_trigger三種模式。觸發窗長度設置為0～100的整數，觸發點電平可設置為0～255的整數。

　　當連接通信接口的外部顯示控制界面設置好觸發極性、觸發模式、觸發窗長度、觸發點電平時，開始啟動采集命令，包裝好的40位數據流將被發送到FPGA;FPGA接收到40位數據后，迅速分離成5個8位數據，即觸發極性、觸發模式、觸發窗長度、觸發點電平和采集啟動信號，利用FIFO存儲器先進先出的特性以及對AD9057的控制時序，配合觸發信號存儲A/D數據;當采樣完成后，F(xiàn)IFO中的數據可以被發送到外部的顯示控制界面直觀地顯示出來。

　　1.1 觸發信號的產生

　　傳感器探測和感知的模擬信號一般都帶有一定干擾，如果僅憑一個觸發點來決定觸發的位置則很難控制，在本模塊觸發位置的設計中采用了三點觸發窗技術，觸發窗的設置可以有效地屏蔽模擬信號的抖動，使模塊正常運行。

　　觸發極性triggerpolar有上升沿觸發rising_edge和下降沿觸發falling_edge兩種模式，在這兩種觸發極性下，觸發信號上升沿表示模塊開始存儲A/D轉換數據。模塊設置了觸發字1和觸發字2，觸發字1為觸發點加上觸發窗長度，如果結果小于255則觸發字為兩者相加結果，否則為255;觸發字2為觸發點減去觸發窗長度，如果結果大于0則觸發字為兩者相減結果，否則為0。

　　圖2是下降沿觸發信號產生圖。圖中模塊開始采樣時，A/D轉換數據與觸發字1和觸發字2不斷地比較，當A/D數據大于觸發字1時，觸發信號輸出為低電平;此后A/D數據與觸發字2比較，當A/D數據小于觸發字2，觸發信號輸出高電平。

?

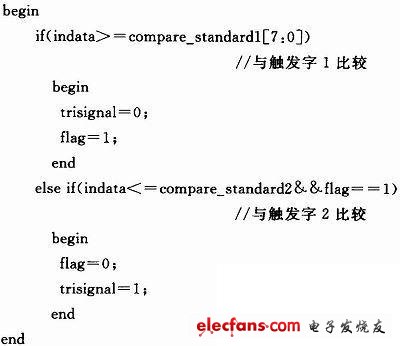

　　compare_standardl、compare_standard2分別是觸發字1和觸發字2。flag為標志變量，當A/D數據大于觸發字1時，flag=1;當A/D數據小于觸發字2時，flag=0。具體實現的代碼如下：

?
