　　1 引言

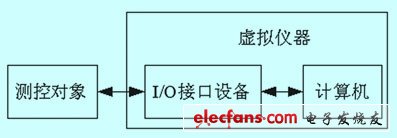

　　虛擬儀器系統的硬件平臺由i/o接口設備和計算機構成(如圖1所示)，i/o接口設備是對外獲取信號的通道，為了能使計算機能夠?qū)/o接口設備有效地進行控制，就要考慮系統中i/o接口設備的驅動問題。

　　圖1 虛擬儀器的硬件構成

　　在labview中，用軟件驅動i/o接口設備，可分以下兩種情況：

　　(1) labview支持的io設備的驅動

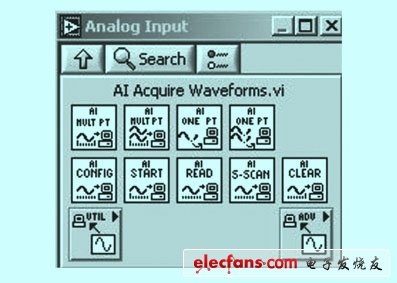

　　ni公司是以研制開發先進的i/o產品起家的，因此，ni在推出labview時已經考慮到了自家產品在labview中的的驅動問題，提供了專用的子vi形式的驅動程序庫，圖2是用作模擬輸入的驅動程序。

　　圖2 模擬輸入驅動程序

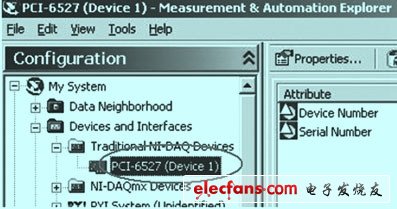

　　labview提供了max(measurem -ent & automation)軟件，只要計算機中安裝了device driver，當i/o設備插入計算機時就能夠被自動識別，并且可以用max工具對其進行配置。圖3是在計算機中插入ni公司的板卡pci-6527后啟動max的畫面。

　　圖3 max自動識別ni的i/o設備

　　對于這類labview直接支持的i/o設備,調用labview中的相應驅動程序模塊就可以實現板卡的所有功能。

　　(2) labview不支持的io設備的驅動

　　ni的io產品由于有現成的驅動可供開發者使用，在使用中具有驅動方便的優勢，但是價格昂貴，實際系統中很可能選擇使用非ni的io設備，這類設備在ni提供的驅動程序庫中沒有相應的驅動程序。對于這類labview不直接支持的i/o設備，我們?cè)撊绾螌?shí)現對其驅動呢?

　　一般i/o設備都帶有dll驅動函數庫以及相應的lib文件和.h頭文件，而labview恰好提供了調用動態鏈接庫的手段——clf節點(call library function，位于labview功能模板中的advanced子模板中)?；谶@種狀況，使用clf節點便是我們驅動此類設備的首選方法。下面以北京迪陽公司的任意波形發生卡lai200a2為例來說明clf在儀器驅動中的使用。
