　　CMMB(China Mobile Multimedia BroadcaSTing)中國移動多媒體廣播電視，是國內自主研發的第一套面向手機、筆記本電腦等多種移動終端的系統，利用S波段信號實現“天地”一體覆蓋、全國漫游，支持25套電視和30套廣播節目。在國家和政府的大力支持以及CMMB在北京奧運會上的出色表現，CMMB產業鏈得已到了充分的發展。

　　1 CMMB 信號發生器原理

　　在CMMB性能測試中，信號發生器是關鍵的測試設備。通過信號發生器可以很方便地產生不同條件配置下的CMMB信號，從而可以完成對被測設備的各項指標(如靈敏度)的測試工作。

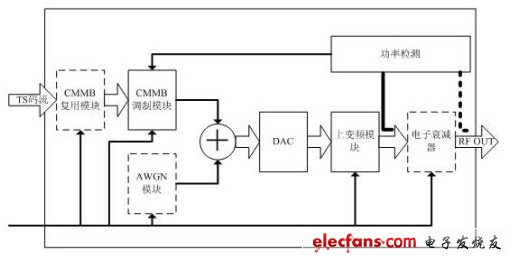

　　下面是CMMB信號發生器的原理框圖：

?

　　TS碼流是定制好的碼流播放文件，CMMB復用模塊是將碼流文件按CMMB復用協議編碼后輸出到CMMB調制模塊。通過控制上變頻模塊可以調整輸出信號的頻點的。通常情況下，信號發生器啟動時會以最大功率發射CMMB信號，通過控制上圖的電子衰減器可以根據需要衰減信號來達到對信號功率的調整，從而輸出不同頻點和不同強度的CMMB信號。

　　加成性高斯白噪聲(AddiTIve White Gaussian Noise，AWGN) 模塊產生混合了噪聲的CMMB信號，可以適當?shù)?a href="http://m.makelele.cn/analog/" target="_blank">模擬真實環境的信號情況。AWGN模塊為可選模塊，用戶可以根據實際測試需求選擇是否需要配置。

　　2 CMMB信號發生器的基本功能

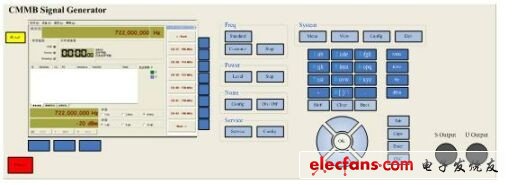

　　QF001 CMMB信號發生器，用戶可以用它來進行CMMB接收機的開發及對CMMB接收機進行性能測試，他的基本功能是：

?

　　(1) 支持3種交織模式。

　　(2)支持1/2、3/4LDPC碼率。

　　(3)支持軟件本身中英文雙語界面切換。

　　(4)支持BPSK、QPSK、16QAM的調制方式。

　　(5)支持碼流文件的導入、播放及停止功能。

　　(6)支持對當前信號頻點和功率強度的跟蹤和顯示。

　　(7)支持對當前碼流的各子業務狀態的跟蹤和統計功能。

　　(8)支持-110dBm至5dBm之間的功率可調，最小步進可為0.5dB。

　　(9)支持對當前儀表狀態的實時監控，并用告警燈顯示其狀態。

　　(10)支持(240，240)、(240，224)、(240，192)、(240， 176)4種RS編碼模式。

　　(11) 支持對碼流文件的編輯功能，包括對調制方式、交織模式、RS編碼模式、LDPC碼率的編輯。

　　(12)支持470MHz至860MHz之間的頻率可調，最小步進可為1Hz，并支持對標準頻點和自定義頻點的配置。

　　(13)支持外部命令的控制，通過按照預定好的通信協議，可以由外部軟件通過USB連接線控制該儀表。

　　(14)支持自動化測試，可以實現在配置好的頻率及功率范圍之內以某個時間段為步長自動調整信號發射的功率和頻率。

　　(15)支持手機、PDA、MP3、MP4、數碼相機、筆記本電腦以及在汽車、火車、輪船、飛機上的小型接收終端，接收視頻、音頻、數據等多媒體業務。

　　(16)支持中央和地方相結合的運營體系，具備加密授權控制管理體系，支持統一標準和統一運營，支持用戶全國漫游。

　　(17)提供數字廣播電視節目、綜合信息和緊急廣播服務，實現衛星傳輸與地面網絡相結合的無縫協同覆蓋，支持公共服務。
