NI-MCAL是一種基于軟件的校準算法，可以生成三階多項式，來糾正電壓測量誤差的三個來源： 偏移、增益和非線性。 NI-MCal采用基于軟件的測量修正方法，可以通過獨特的校正多項式，優化每一個可選量程，而基于硬件的校準并不能支持該多項式。

　　當LabVIEW等軟件調用自校函數時，NI-MCal算法就會執行。 通常在現代PC中，NI-MCAL只需不到10秒就能找出非線性、增益和偏移，并且將校準多項式保存至板載EEPROM。 隨后的測量結果在通過應用軟件返回給用戶之前，會根據設備驅動軟件自動校準。 不同于其他的自校準方法，NI-MCal具有獨特的功能，即使通道在不同的輸入量程內，也可返回每一個掃描通道中校準后的數據。這是因?yàn)镹I-MCal為設備上的每個輸入量程都進行確定、保存以及應用校準算法。 其他的自校準機制采用的是數據校正硬件組件，在一次掃描中使用多個輸入量程時，不能快速加載動態校準函數以及提供足夠的準確性。 不同的是，NI-MCal采用了數據校正軟件，可以在以最大設備速率掃描的同時，輕松地加載和應用通道特定的校正功能。

　　NI-MCal與其他自校準技術的不同之處還在于，除了對于掃描序列中的所有通道采用通道特定的數據校正功能之外，還修正非線性誤差來完成校準。 通過消除傳統用于設備糾錯的硬件元器件的局限性，并利用軟件和PC處理能力與速度，NI-MCal提高了測量精度標準并重新定義了設備自校準的含義。

　　選擇靈活的軟件開發環境

?

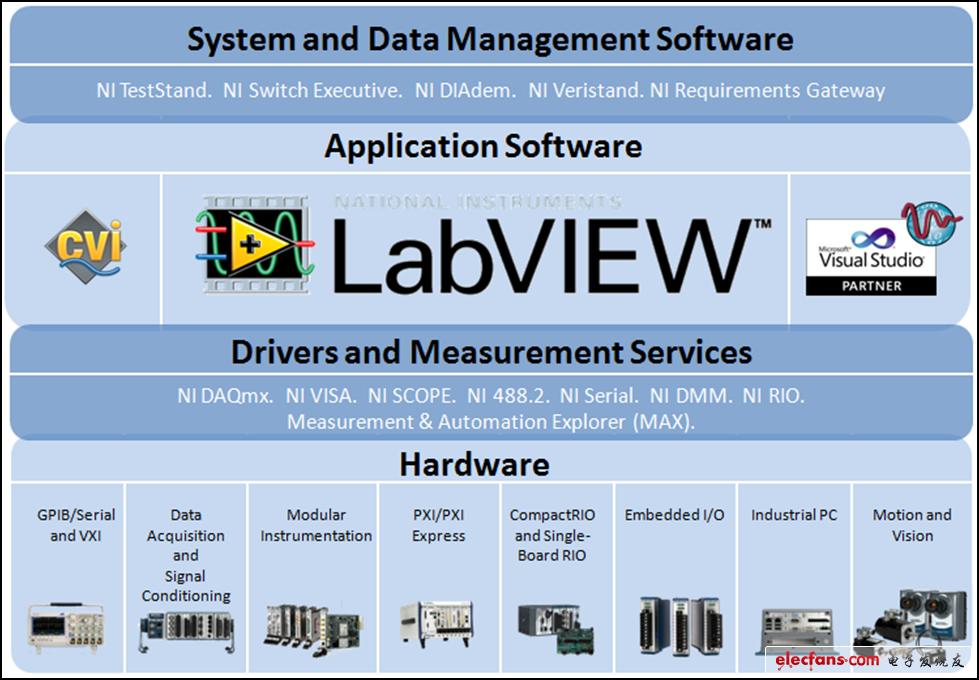

　　圖4. 利用LabVIEW圖形化編程縮短開發時間

　　NI PXI模塊化儀器與Windows操作系統、用于需要確定性操作應用的實時操作系統和常見的Linux版本兼容，提供了設計模塊化儀器系統所需的靈活性。

　　Windows操作系統

　　基于Windows的PXI系統的開發和操作與標準的基于Windows的PC相同。 因此，在基于PC和基于PXI的系統之間轉換時，用戶不必重寫現有的應用軟件或?qū)W習新的編程技術。

　　假如選擇PXI，您可以使用NI LabVIEW(直觀的圖形化編程語言，測試行業的標準開發環境)或基于C語言的NI LabWindows?/CVI來減小您的開發時間，并快速地自動化您的儀器。 也可以選擇其他編程語言，如Visual Studio .NET、Visual Basic和C/C++。

　　此外，PXI控制器可以運行基于NI TestStand等測試管理軟件開發的應用。 欲知更多有關開發PXI測試架構的信息，請參閱開發模塊化軟件架構白皮書。

　　實時操作系統

　　除了基于Windows系統，您還可使用實時軟件構架實現具有時間確定性的應用，這類應用要求確定性循環速率及無干預操作(不使用鍵盤、鼠標、及監測器)。 實時操作系統幫助您排列任務的優先級，確保最重要任務總是能及時得到處理，從而減少抖動。 工程師通過使用實時版本的行業標準開發環境，如LabVIEW Real-Time和LabWindows/CVI Real-Time模塊，可以簡化實時系統的開發。訪問實時測量門戶，進一步了解確定性測試。

　　Linux操作系統

　　NI還在常見的Linux版本上支持許多硬件設備，其中包括PXI模塊化儀器。 訪問NI Linux門戶，進一步了解Linux支持信息。

　　測量和控制服務

　　NI模塊化儀器具有功能強大的軟件接口，例如，NI Measurement & Automation Explorer(MAX)、NI-DAQmx、虛擬儀器軟件架構(VISA)、LabVIEW即插即用驅動和可互換虛擬儀器(IVI)驅動。 這種測量和控制服務軟件為測試配置和編程提供了模塊化硬件接口。 大部分NI模塊化儀器都有軟件前面板(SFPs)，可用來快速故障診斷或調試儀器。這些測試和控制服務軟件包有助于在您的測試系統中省去用于特定硬件和通道的測試程序的開發，有助于代碼復用。 進一步了解以下組件。

　　配置管理器

　　配置管理器，例如MAX，展現出測量硬件統一的系統視圖。 借助MAX，用戶可通過定義通道名稱來管理信號，或通過指定尺度函數(scaling function)將數字化信號轉換為測量值。 配置管理器的主要優勢是與應用開發環境(ADE)的集成。 它使得開發者無需繁瑣編程，即可將多種測量輕松集成到單個應用程序。 若缺少了這些配置工具，開發者只能將時間浪費在通過編程配置這些測量函數上。

　　儀器的連通性

　　?將現有的傳統儀器集成到測試軟件架構應該利用即插即用儀器驅動和IVI等技術，以促進這些儀器間的通信并增強其可互換性。用來控制可編程儀器的即插即用儀器驅動是一系列函數，或是NI LabVIEW中的VI。 由于用戶無需學習針對各臺儀器的編程協議，儀器驅動在幫助用戶通過計算機使用儀器設備的同時，還能節省開發時間與成本。 通過開源(open-source)和具有完整文檔說明的儀器驅動，終端用戶能夠自定義操作，令性能更佳。
