23． 如何使用示波器測量差分信號？

　　答：最好的方法是選用差分探頭，這時測到的信號最為真實客觀；若沒有差分探頭，可使用 兩個差分探頭接到示波器的兩個通道上（如 Ch1， Ch2），然后用數學運算，得到 ch1-ch2 的波 形并進行分析，這時盡量保持兩根探頭完全一樣，示波器兩個通道的 Vertical scale （ 每格多 少伏）設置一樣，否則，誤差會較大。

　　24． 怎樣用示波器測量出 USB 總線上的差分信號？

　　答：USB 信號的測試分為 2 種情況： 第一種是需要進行符合 USB 組織定義 USB1.1/2.0 總線的物理層測試規范，只有通過 USB 一致性測試后方可打上 USB 標識。USB 物理層一致性測試分為很多個測試項目，主要是考察 USB 信號的信號質量如何，像 Signal Quality Test、 Droop & Drop Test、 Inrush Current Test、 HS Specific Tests、 Chirp Test 、Monotonic Test、 Receiver sensitivity Test、 Impedance Test （TDR） 等等。

　　第二種情況是僅觀測 USB 總線上的信號，可以選擇合適的差分探頭連接到 D+， D-，直接進 行 USB 信號的觀測。USB2.0 信號速度比較快，上升時間為幾百皮秒，為了保證信號的包真度測試，需要選擇大于 2GHz 的示波器和差分探頭進行測試。

　　25． PCB 板上的高速信號特征：XAUI 接口3.125GBd 串行差分信號：60ps，請問需要 多高帶寬的示波器才能精確測量？測量誤差可達多少？

　　答：對 XAUI 接口 3.125GBd 串行差分信號，聽起來有點象 InfiniBand 信號，用正弦內插的 方式，或類似等效采樣的方式來采集，但由于本身帶寬和觸發抖動等因素，在其測量 100ps ~ 130ps 范圍內的上升時間時，采用 7GHz 差分探頭可保證誤差《3%，對于《 80ps 的上升時 間測量，其誤差會大于 10%， 雖然這已經是實時示波器中最好的方案，單就上升時間測量而 言，最精確的方案是安捷倫的網絡分析儀（需配上物理層分析軟件），因為其帶寬可高達 50GH z。

　　26． 對時鐘的相位噪聲參數的要求很高的設計，需要考慮哪些關鍵性的問題來降低相位噪聲？

　　答：在 ADC，DAC 的器件中衡量性能有很多項指標：象位數、轉換速度、DC 精度、開關性 能、動態性能（SNR， SINAD，IMD）等等。

　　27． 對時鐘的相位噪聲參數的要求很高的設計，怎樣測量相位噪聲？

　　答：從示波器的角度來看，可以測試 ADC，DAC 的模擬和數字信號的幅度，時間，轉換后的 信號質量，轉換速度，時鐘和數據的建立/保持時間等參數，還可以通過 TDS 示波器中的高 級運算功能（頻譜分析功能）來定性測量 SNR，SINAD 等參數。

　　28． 由于可能需要引入外界的時鐘，這樣時鐘存在2 選1的問題，此時用什么方案才能 使相位噪聲的惡化最??？

　　答：首先要分析抖動產生的來源，示波器來分析抖動是一個很好的工具，目前可以使用 TDS5000B/6000B/7000B 系列示波器配合抖動分析軟件進行徹底抖動分析，象確定抖動（Dj）， 隨機抖動（Rj），Rj 和 Dj 的分離，最后通過分析造成抖動的原因來消除抖動。

　　29． 在示波器上看波形時，用外觸發和自觸發來看有何區別？

　　答：示波器的通常觸發是邊沿觸發，其觸發條件有 2 個，觸發電平和觸發邊沿；即：信號的 上升沿（或者下降沿）達到某一特定電平（觸發電平）時，示波器觸發。 示波器只有在信 號自觸發有問題的時候才會使用外觸發，沒有哪一個更好的問題。而這種問題通常可能是， 信號比較復雜， 有很多滿足觸發條件的點，無法每次在同一位置觸發，從而得到穩定的顯 示。這時需要使用外觸發。舉例如下：

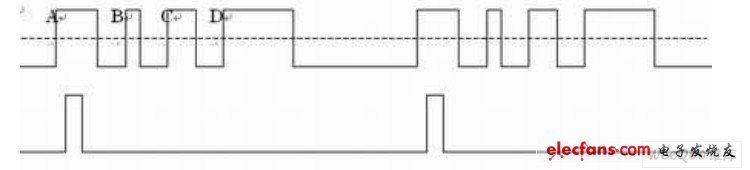

　　觀測上面的信號，由于 ABCD 各點都會觸發，示波器顯示波形將不能穩定。這時可以使用 下面的信號作為觸發信號，示波器將得到能夠全部周期的顯示。

　　30． TDS3032B 的帶寬是 300MHz，采樣頻率為 2.5G/s，采樣頻率為帶寬的 8 倍。請問帶寬和采樣頻率之間有什么固定關系？我們也有一款其它廠家的示波器，帶寬 100MHz、 采樣頻率只有 200MHz。為什么兩個示波器的帶寬采樣頻率比相差這么大？

　　答：帶寬是示波器最重要的指標，因為在數字示波器中有 ADC，它的采樣率理論上需要滿 足 Nyquist 采樣定律，即被測信號的最高頻率信號的每個周期理論上至少需要采 2 個點，否 則會造成混疊。但是在實際上還取決于很多其它的因素，比如波形的重構算法等。泰克示波 器采用先進的波形重構算法，被測信號的每個周期只需要 2.5 個點就能夠重構波形。也有的 示波器采用線性插值算法，可能就需要 10 個點。一般采樣率是帶寬的 4－5 倍就可以比較準 確地再現波形。

　　泰克的 TDS3000B 系列是“實時采樣”示波器，即，它的單次帶寬（捕獲單次信號的能力） ＝重復帶寬，您所說的另一種示波器的單次帶寬顯然不到 100MHz，您可以看一下它的指標。

　　31． 示波器指標中的帶寬如何理解？

　　答：帶寬是示波器的基本指標，和放大器帶寬的定義一樣，是所謂的－3dB 點，即，在示波 器的輸入加正弦波，幅度衰減為實際幅度的 70.7%時的頻率點稱為帶寬。也就是說，使用 100MHz 帶寬的示波器測量 1V，100MHz 的正弦波，得到的幅度只有 0.707V。這還只是正 弦波的情形。因此，我們在選擇示波器的時候，為達到一定的測量精度，應該選擇信號最高 頻率 5 倍的帶寬。

　　32． 測量系統的總帶寬如何獲得？

　　答：測量系統的總帶寬＝0.35/上升時間（1GHz 以下示波器）。
