RS觸發器是構成其它各種功能觸發器的基本組成部分。又稱為基本RS觸發器。結構是把兩個與非門或者或非門G1、G2的輸入、輸出端交叉連接。

　　RS觸發器電路結構

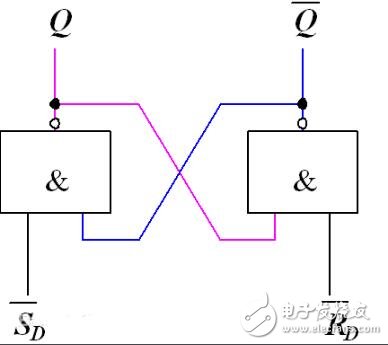

　　把兩個與非門或者或非門G1、G2的輸入、輸出端交叉連接，即可構成基本RS觸發器，其邏輯電路如右圖所示，為兩個與非門組成的RS觸發器。它有兩個輸入端R、S和兩個輸出端Q、Q非。

　　RS觸發器工作原理

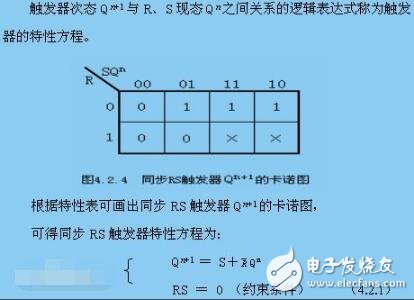

　　基本RS觸發器的邏輯方程為： （注：以用與非門構成的RS鎖存器為例）（低電平有效）

　　約束方程：S‘+R’=1根據上述兩個式子得到它的四種輸入與輸出的關系：

　　S‘=0，R’=1：無論觸發器原來處于何種狀態，由于S=0，則Q=1，Q非=0，觸發器處于“1”態（或稱置位狀態）。觸發器的狀態是由S所決定的，稱S為直接置位端。

　　S‘=1，R’=0：無論觸發器原來處于何種狀態，由于R=0，則Q=0，Q非=1，觸發器處于“0”態（或稱復位狀態）。觸發器的狀態是由R所決定的，稱R為直接復位端。

　　S‘=1，R’=1：觸發器維持原來狀態不變。

　　S‘=0，R’=0：此時無法確定觸發器的狀態。一般這是不允許的，因此觸發器的輸入端S、R不能同時為0。

　　如上所述，當觸發器的兩個輸入端加入不同邏輯電平時，它的兩個輸出端Q和Q非有兩種互補的穩定狀態。一般規定觸發器Q端的狀態作為觸發器的狀態。通常稱觸發器處于某種狀態，實際是指它的Q端的狀態。Q=1、Q非=0時，稱觸發器處于1態，反之觸發器處于0態。R=1，S=0，使觸發器置1，或稱置位。因置位的決定條件是S=0，故稱S 端為置1端。R=0，S=1時，使觸發器置0，或稱復位。

　　同理，稱R端為置0端或復位端。若觸發器原來為1態，欲使之變?yōu)?態，必須令R端的電平由1變0，S端的電平由0變1。這里所加的輸入信號（低電平）稱為觸發信號，由它們導致的轉換過程稱為翻轉。由于這里的觸發信號是電平，因此這種觸發器稱為電平控制觸發器。從功能方面看，它只能在S和R的作用下置0和置1，所以又稱為置0置1觸發器，或稱為置位復位觸發器。其邏輯符號如圖7.2.1（b）所示。由于置0或置1都是觸發信號低電平有效，因此，S端和R端都畫有小圓圈。

　　3.當RS端均無效時，觸發器狀態保持不變。

　　觸發器保持狀態時，輸入端都加非有效電平（高電平），需要觸發翻轉時，要求在某一輸入端加一負脈沖，例如在S端加負脈沖使觸發器置1，該脈沖信號回到高電平后，觸發器仍維持1狀態不變，相當于把S端某一時刻的電平信號存儲起來，這體現了觸發器具有記憶功能。

　　4.當RS端均有效時，觸發器狀態不確定。

　　在此條件下，兩個與非門的輸出端Q和Q非全為1，在兩個輸入信號都同時撤去（回到1）后，由于兩個與非門的延遲時間無法確定，觸發器的狀態不能確定是1還是0，因此稱這種情況為不定狀態，這種情況應當避免。從另外一個角度來說，正因為R端和S端完成置0、置1都是低電平有效，所以二者不能同時為0。

　　此外，還可以用或非門的輸入、輸出端交叉連接構成置0、置1觸發器，其邏輯圖和邏輯符號分別如圖7.2.2（a）和7.2.2（b）所示。這種觸發器的觸發信號是高電平有效，因此在邏輯符號的S端和R端沒有小圓圈。

　　R-S觸發器由兩個“與非門”所組成，線路形式如圖所示。R-S觸發器具有兩個輸入端，分別稱為R端（置“0”端）和S端（置“1”端）。R-S觸發器具有兩個輸出端C與。規定C端為高電平時，稱為觸發器處于“1”狀態；C端為低電平時，稱為觸發器處于“0”狀態。在穩定工作狀態下，與C的電平永遠是相反的。觸發器的置“1”，通常是在置“1”端S加一負脈沖來實現；觸發器的置“0”，則是在置“0”端R加一負脈沖來實現。總要求觸發器不斷地在0與1狀態之間翻轉，則置0和置1信號必須交替地送到R和S的兩輸入端。為了使觸發器可靠地工作，要求輸入端所加負脈沖寬度一定要大于兩個非門翻轉的延遲時間，否則不能實現正常觸發。

　　圖 R-S觸發器

　　基本RS觸發器邏輯功能

　　1.當R端無效（1），S端有效時（0），則Q=1，Q非=0，觸發器置1。

　　2.當R端有效（0）、S端無效時（1），則Q=0，Q非=1，觸發器置0。

　　3.當RS端均無效時（0），觸發器狀態保持不變。

　　4.當RS端均有效時（1），觸發器狀態不確定。

　　RS觸發器和SR觸發器的區別

　　置位‘S’和復位‘R’信號同時為1時的優先級有區別。

　　RS觸發器當置位和復位信號均為1時，輸出為1，置位優先；

　　SR觸發器當置位和復位信號均為1時，輸出為0，復位優先。

　　置位優先觸發器是一個置位優先的鎖存器。

　　當置位信號（S1）和復位信號（R）都為真時，輸出為真。

　　復位優先觸發器是一個復位優先的鎖存器。

　　當置位信號（S）和復位信號（R1）都為真時，輸出為假。

　　置位優先觸發器指令（SR），復位優先觸發器指令（RS）

　　那么可以理解成，SR是置位優先。
