在 PCIE3.0 的一致性測試中需要測試 RX 接收端測試和 RX EQ 接收端均衡測試，很多工程師對兩者之間的差別并不清楚，下面我們來解釋一下兩者之間的區別。

什么是 RX 測試？

RX 測試是一種電氣測試，用于驗證 DUT 可以將針對 E-12 或更高的 BER 目標眼圖的信號恢復出來，當將測試設備的 TXEQ 設置為 P7 和 P8 時，RX 測試還驗證 Add-In Card 可以將針對 E-4 或更高 BER 目標眼圖的信號恢復出來。

什么是 RxEQ 測試？

RxEQ 測試是 PCIE3.0 Link EQ 測試的一部分，用于驗證設備是否可以調整對端設備的 TxEQ 及其自身的 RxEQ，以便設備可以無誤碼地接收數據。

RX 測試和 RX EQ 測試之間的區別是什么？

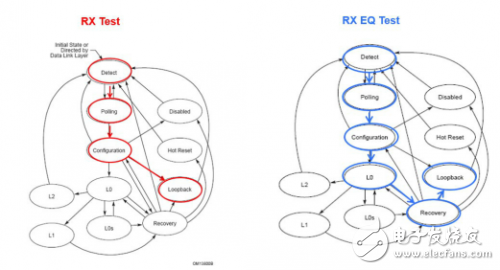

1.在 RX 測試中，BERT 通過 Configuration.Linkwidth.Start 狀態將 DUT 置于環回狀態，在 RxEQ 測試中，BERT 通過 Recovery State 將 DUT 置于環回狀態，從 Configuration.Linkwidth.Start 狀態到 Recovery State 有很多步驟，Recovery State 有許多步驟（如速度變化和均衡）。

2.在 RX 測試中，測試工程師或測試軟件手動將測試設備的 TxEQ 調整到最佳值，基于在測試設備中觀察到的 BER 來選擇最佳值，在 RxEQ 測試中，DUT 將測試設備的 TxEQ 調整到最佳值，基于 DUT 的 TxEQ 選擇算法選擇最佳值。

3.RX 測試僅驗證可以電氣通過 E-12 測試，在 PCIE Workshop 進行測試時，通常會詢問 DUT 的研發人員，“DUT 的均衡設置是什么？”。 然后調整測試設備的TxEQ 并運行 Rx 測試，RxEQ 測試讓 DUT 自己進行調整，RxEQ 測試驗證 DUT是否可以自動調整其 RxEQ 和測試設備的 TxEQ 以通過 E-12 測試。
