你還可以檢測到由EFT事件造成的“矮”脈沖，并最終計算出一個EFT脈沖的能量。利用這些信息，就可以對設計進行修改以提高抗EFT干擾性能。EFT事件是在電流瞬時中斷的情況下發生的，會在觸點之間形成電弧放電，進而破壞電路和系統。電弧產生的電磁場會通過電纜、走線和連接器耦合進電路通道。引起EFT事件的常見原因包括繼電器觸點顫動、斷路器的打開和閉合、電感負載的切換以及設備斷電。電觸點之間氣隙的擊穿也常常會觸發EFT脈沖的快速爆發。

順序捕獲

若要捕獲一連串的快速脈沖(如EFT 脈沖) 或被長時間間隔的事件窄片( 比如EFT突發脈沖串)，順序采集是一種理想的方法。在順序捕獲模式下，示波器可以顯示由許多固定大小的分段組成的完整波形。通過設定想要的分段數目、最大的分段長度和可用的總內存，就能啟動順序采集功能了。這些參數決定了示波器可以捕獲的事件的實際數目。

順序時基模式對EFT分析有雙重好處，因?yàn)槔盟梢跃?xì)捕獲具有很長時間間隔的復雜的事件序列，同時忽略事件之間的無用周期(長間隔時間)。你可以使用高精度的采集時基在事件之間對所選分段進行定時測量。圖1顯示了順序時基捕獲操作圖。

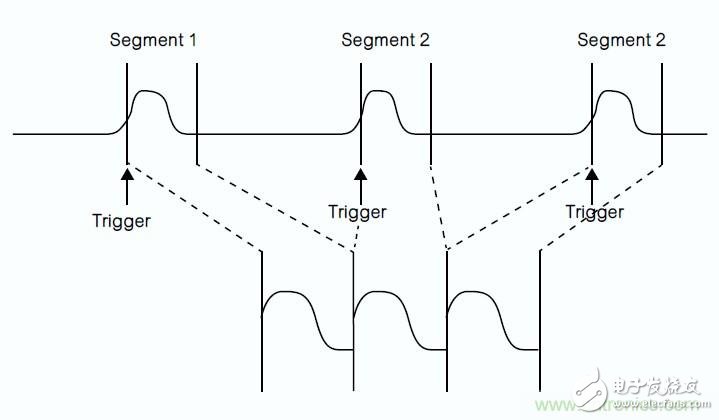

圖1：順序時基采集操作可以消除目標事件之間的“無用”時間

順序時基捕獲可以自動采集每個分段的時間戳，幫助確認EFT突發脈沖串事件的頻率。另外，順序時基模式使用先進的觸發技術來隔離稀有事件，用這種方式可以檢測錯誤的EFT 脈沖形狀。

圖2顯示了在順序捕獲模式下以分段的形式采集到的一系列EFT突發脈沖串。注意，順序捕獲過程消除了脈沖串之間的長間隔時間，只留下采集時需要的突發脈沖串波形。每個突發脈沖串都帶有時間戳信息，包括采集的日期和時間、序列開始的時間以及對應EFT突發脈沖串間隔時間的分段間隔時間。

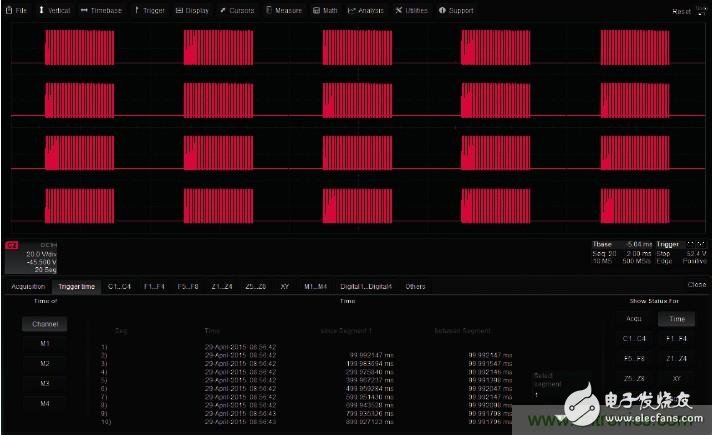

圖2：順序捕獲模式使示波器可以顯示EFT突發脈沖串，這些突發脈沖串以帶時間戳的分段形式采集得到

作為對比，圖3顯示的是EFT脈沖，而不是作為分段采集的突發脈沖串。

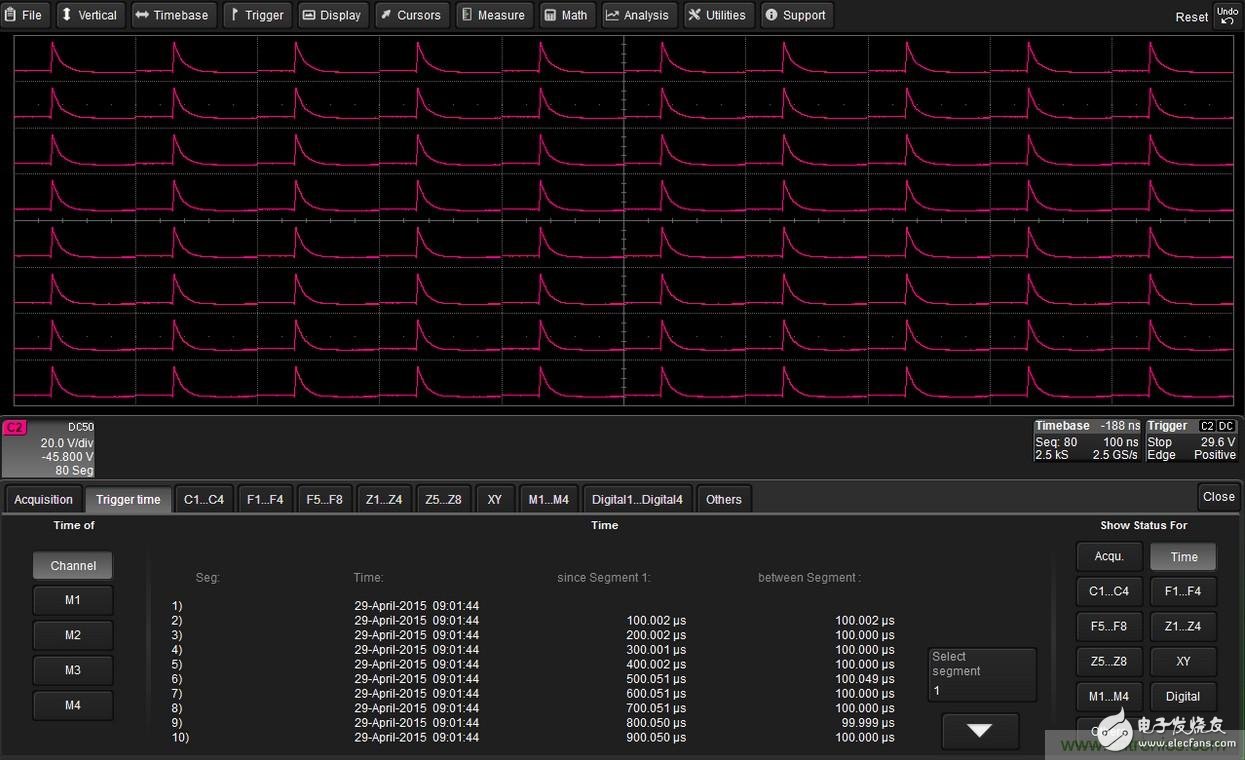

圖3：示波器捕獲EFT脈沖，并通過時間戳將它們標記為分段

示波器其實可以捕獲成千上萬個脈沖。需要注意的是，順序脈沖串捕獲的時間標度是每格2ms(對應于20ms的時間捕獲窗口)，而順序脈沖捕獲的時間標度是每格100ns(對應于1μs的時間捕獲窗口)。

EFT脈沖串捕獲模式下的分段間時間戳顯示突發脈沖串之間的間隔時間約為100ms，而EFT脈沖捕獲模式下的分段間時間戳則顯示脈沖之間的間隔時間約為100μs。兩種捕獲的時間標度相差1,000倍，突顯了單個EFT脈沖和EFT脈沖串的不同特性。
