1、了解FX₂系列PLC軟元件。

 2、明確使用軟元件應注意的問題。

 3、掌握主要軟元件的功能。

　二、實驗內容及指導

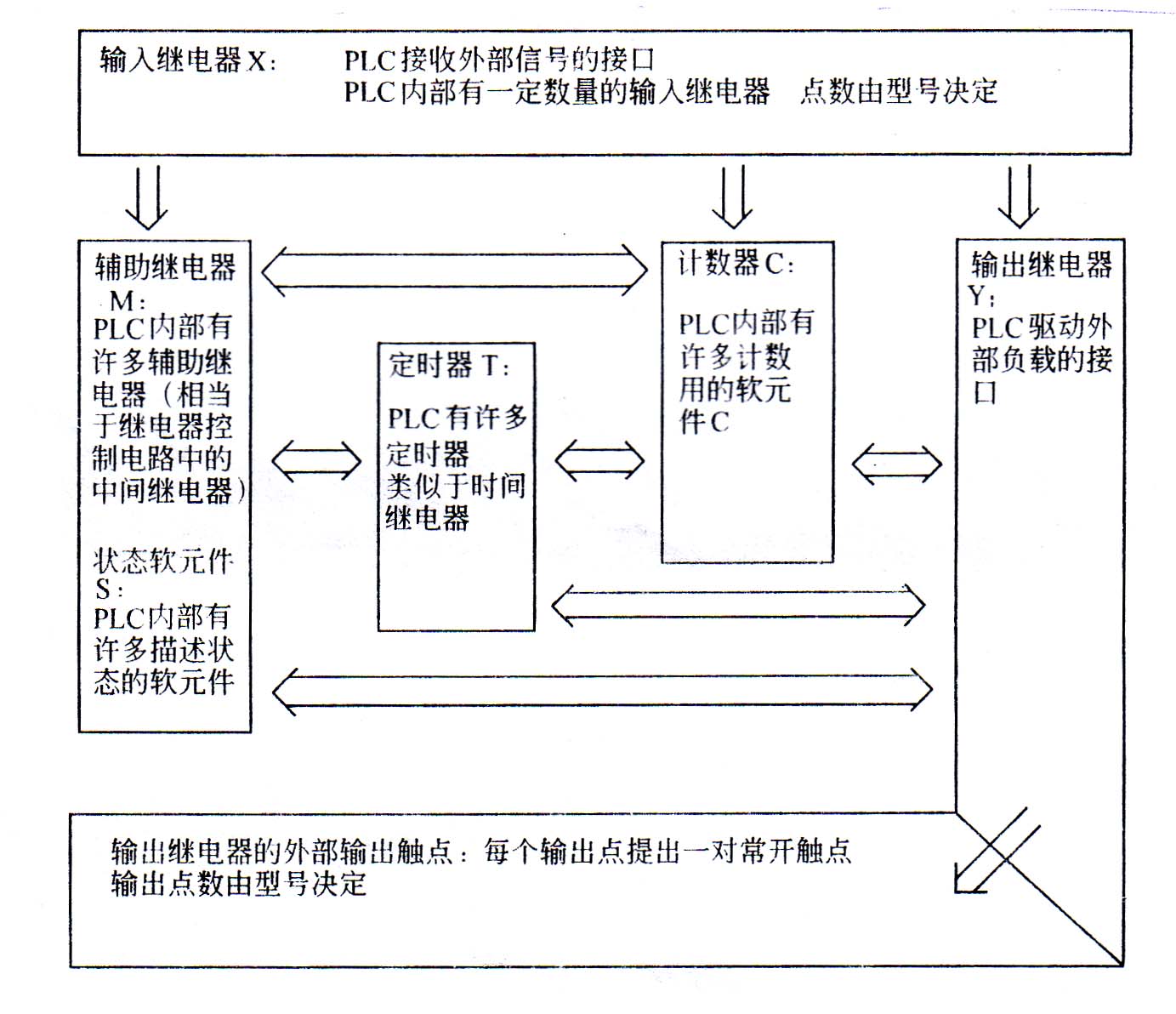

FX₂系列PLC軟元件及其關系圖如下：

                圖2-1軟元件及其關系

1、輸入繼電器X、輸出繼電器Y

  輸入端子是PLC從外部接受信號的窗口，與輸入端子連接的輸入繼電器（X）是電子繼電器。若外部輸入開關閉合，輸入繼電器動作，對應的輸入點指示發光二極管點亮。

  輸出端子是PLC向外部負載輸出信號的窗口，輸出繼電器的輸出觸點接到PLC輸出端子，若輸出繼電器動作，其輸出觸點閉合，對應的輸出點指示發光二極管點亮。

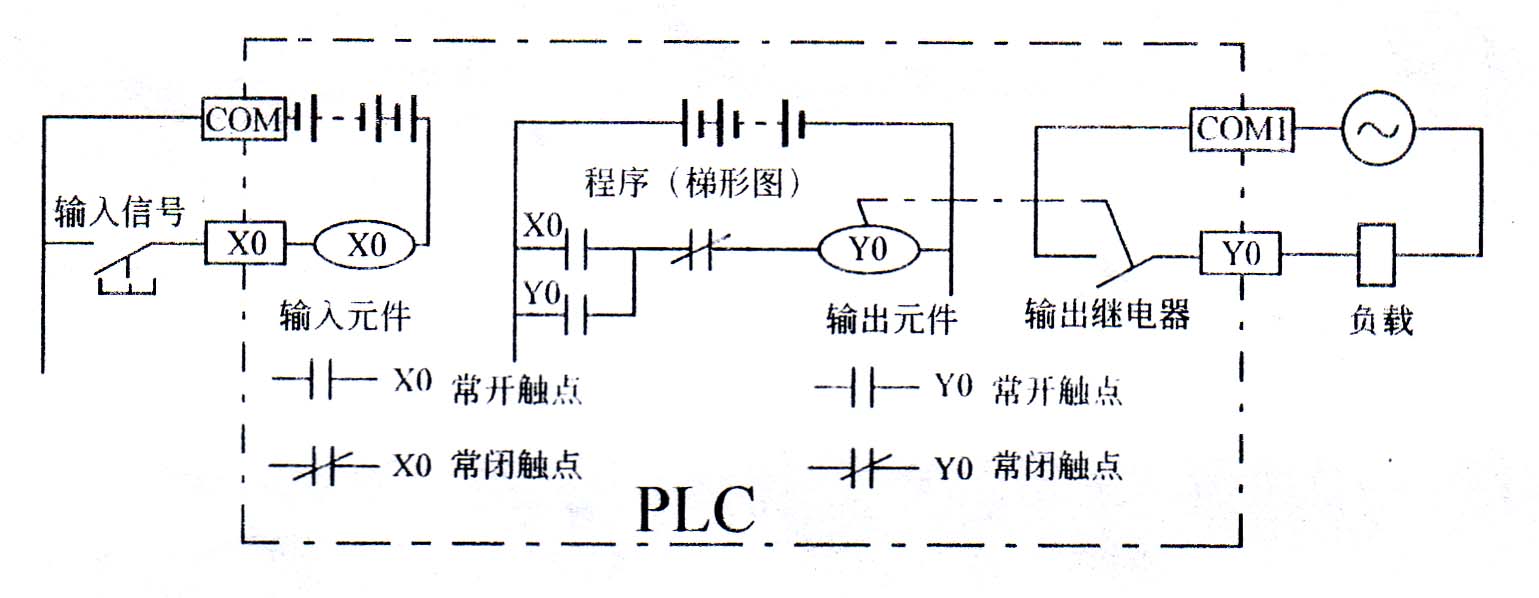

                                  圖2-2輸入/輸出繼電器功能示意圖

將圖2-2的程序?qū)懭隤LC運行，當輸入點X0、X1變化時，可觀察到輸入繼電器（X0、X1）、輸出繼電器Y0的變化。

實驗現象：

2、輔助繼電器M

  輔助繼電器的觸點在PLC內部自由使用，次數不限。這些觸點不能直接驅動外部負載。故在輸出端子上找不到它們，但可以通過它們的觸點驅動輸出繼電器，在通過輸出繼電器驅動外部負載。

  輔助繼電器分以下三種類型：

  1）普通用途的輔助繼電器M0-M499，共500個點。

  2）具有停電保持功能的輔助繼電器M500-M1023，共524個點。這些輔助繼電器即使PLC停電，也能保持動作狀態，故稱停電保持繼電器，它們在某些需停電保持的場合很有用。

  3）特殊功能輔助繼電器M8000-M8255，共256個點。

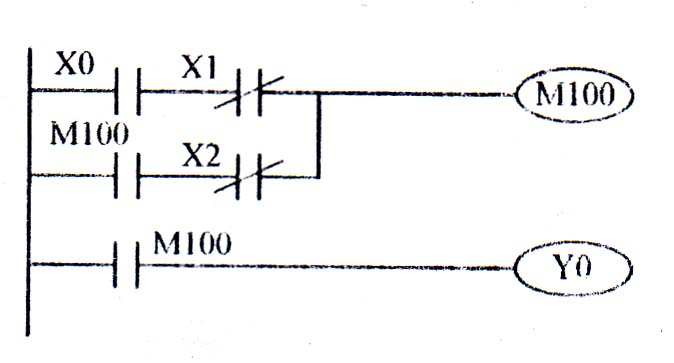

                            圖2-3 輔助繼電器M使用

將圖2-3的程序?qū)懭隤LC運行，并觀察實驗現象。

實驗現象：

3、定時器T

  定時器作為時間元件相當于時間繼電器，由設定值寄存器、當前值寄存器和定時器觸點組成。在其當前值寄存器的值等于設定值寄存器的值時，定時器觸點動作。故設定值、當前值和定時器觸點是定時器的三要素。

   定時器是根據時鐘脈沖累積計時的，時鐘脈沖有1ms、10ms、100ms，定時器有0.1s、0.01s、0.001s三種類型。

   0.1s為單位設定計時用：T0-T199，共200個點，定時范圍為0.1-3276.7s；

   0.01s為單位設定計時用：T200-T245，共46點，定時范圍為0.01-327.67s；

   0.001s積算型定時器（停電記憶）：T246-T249，共4個點；

   0.1s積算型定時器（停電記憶）：T250-T255，共6個點。

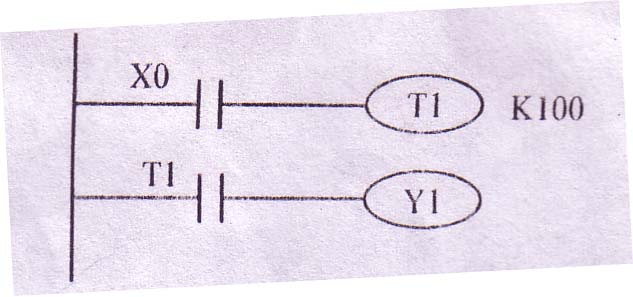

              圖2-4 非積算型定時器的使用

將圖2-4的程序?qū)懭隤LC運行，并觀察實驗現象。

實驗現象：

4、計數器C

   PLC內部有對元件（如X、Y、M、S、T）信號進行計數的計數器。由設定值寄存器、當前值寄存器和計數器觸點組成。根據計數的特點，分為以下類型：

普通用：C0-C99，計數范圍為1-32767，共100個點。

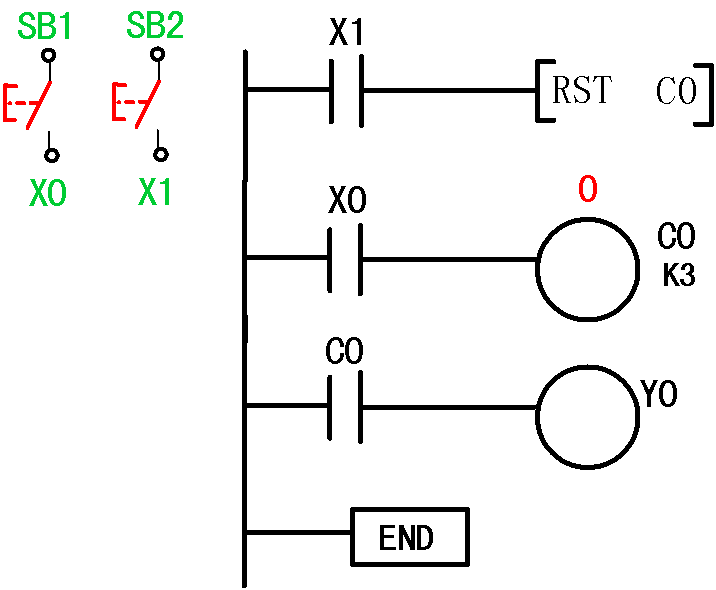

                 圖2-5  計數器的使用

將圖2-5的程序?qū)懭隤LC運行，并觀察實驗現象。
