1、用PLC構成物料自動混合控制系統。

 2、掌握PLC的編程技巧和程序調試方法。

3、訓練應用PLC技術實現一般生產過程控制的能力。

二、實驗內容及指導

一）控制要求

1、初始狀態

   容器是空的，電磁閥F1、F2、F3和F4，攪拌電動機M，液面傳感器L1、L2和L3，加熱器H和溫度傳感器T均為OFF。

2、物料自動混合控制

  按下啟動按鈕，開始下列操作。

（1）電磁閥F1開啟，開始注入物料A，至高度L2（此時L2、L3均為ON），關閉閥F1，同時 開啟電磁閥F2，注入物料B，當液面上升至L1時，關閉電磁閥F2。

（2）停止物料B注入后，啟動攪拌電動機M，使A、B兩種物料混合10s。

（3）10s后停止攪拌，開啟電磁閥F4，放出混合物料，當液面高度降至L3后，再經5s關閉閥F4。

3、停止操作

  按下停止按鈕，在當前過程完成后，再停止操作，回到初始狀態。

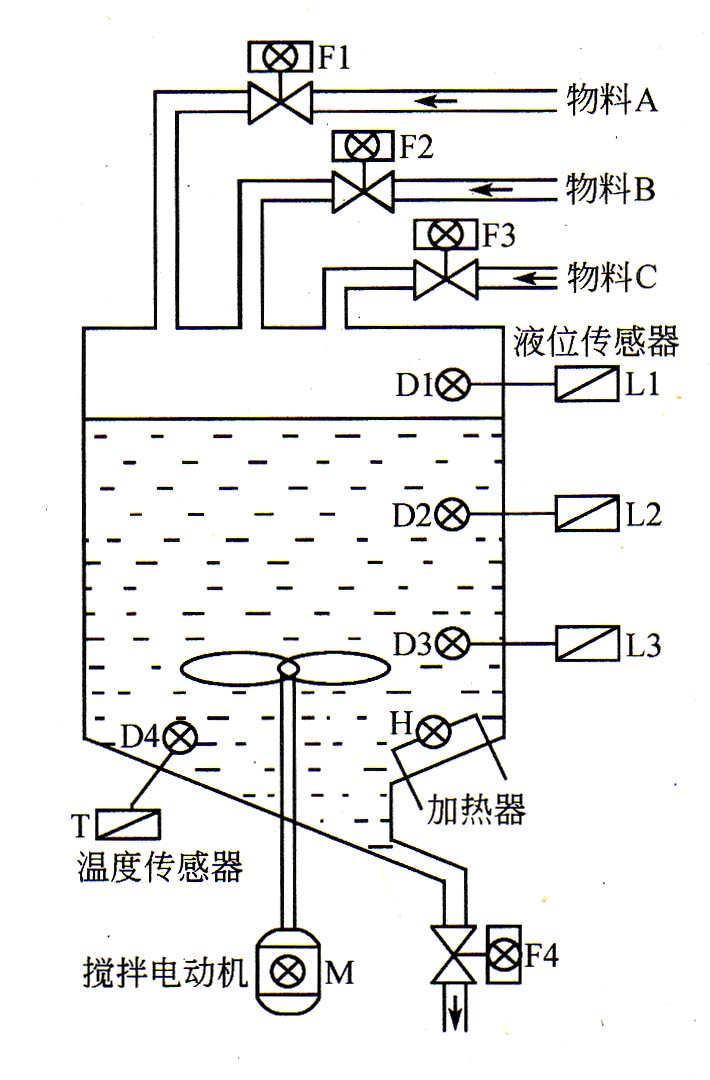

                 9-1 物料自動混合裝置

二）程序設計

   用步進指令編程

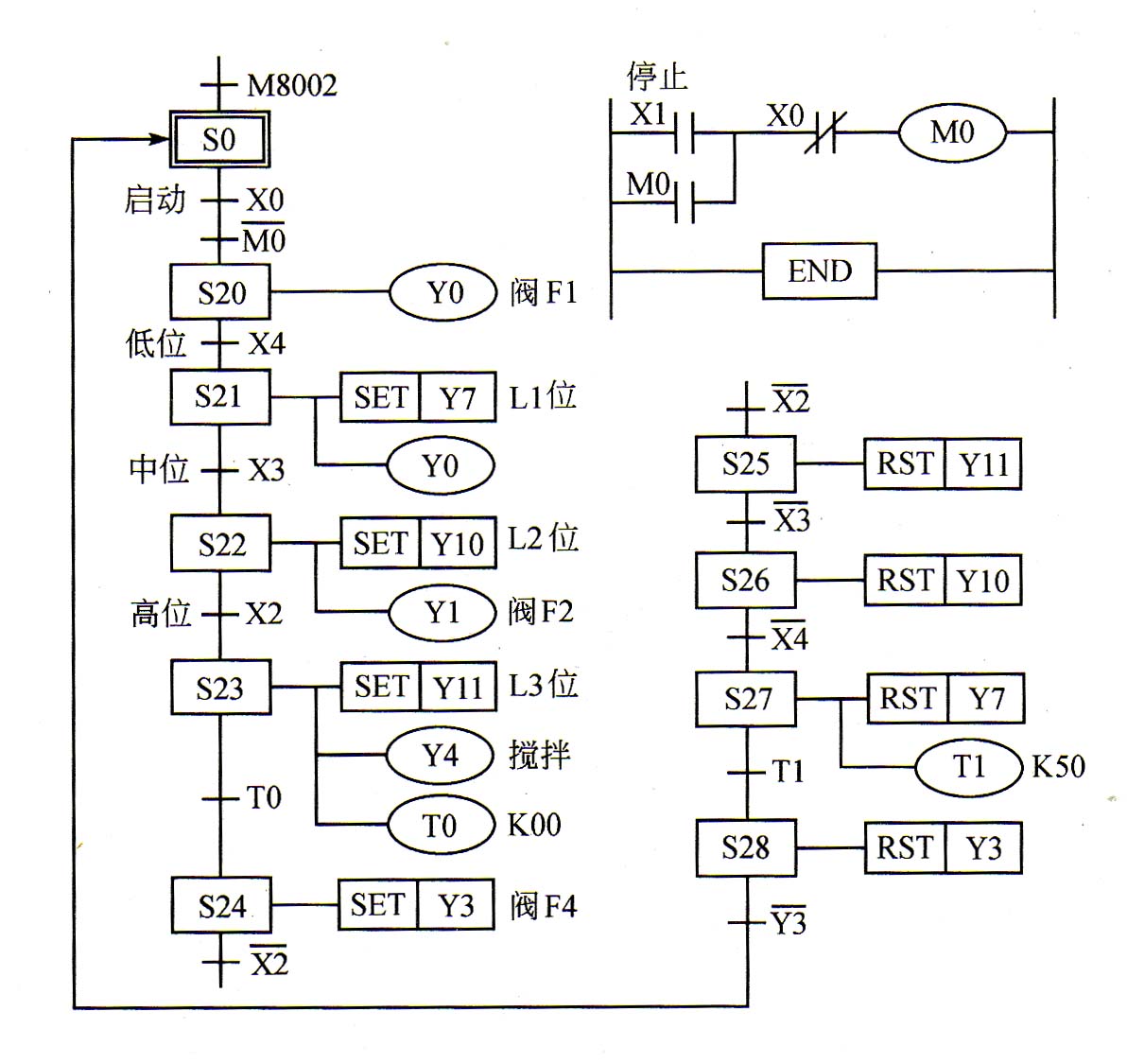

                   9-2 物料自動混合控制的狀態轉移圖

將以上程序?qū)懭隤LC，并運行調試，體會編程的方法。
