摘要：本文介紹DS1859數控電阻與MAX3735激光驅動器連接時的三種選擇，包括采用運放實現線性傳輸函數的新技術。它可以調整到任意電流范圍，甚至可以產生一個電流大于電位器DS1859最小電阻對應電流的輸出。這些技術同樣可以應用于其它器件。

介紹

將DS1859數控電阻與MAX3735激光驅動器連接時設計者可以有一些選擇。最簡單的方式是將DS1859可變電阻直接與MAX3735的MODSET和APCSET引腳相連，這種方式稱為選項 1 (圖5)。這種方式的優點是不需要外部元件，缺點是在大電流時存在非線性，精度較低。

接口的另一種選擇是采用電阻分壓器重新調節電流的控制范圍，這種方式稱為選項2 (圖6)。較小的范圍可以得到優于選項1的精度，但仍然存在非線性問題。

第三種選擇是采用運放把電流與電位器電阻的傳輸函數線性化，這是選項3 (圖7)。除了得到更好的精度外，第三種方法可以調節到任意的電流范圍，甚至可以產生一個電流大于DS1859最小電阻對應的電流。第三種方式的唯一限制是運放的電流驅動能力。選項3是一種新技術，本文將詳細介紹這種方式以及所需設計信息。

本文示例基于參考設計：HFRD-04.0: 2.7Gbps, 1310nm Small Form Factor Pluggable (SFP) Transceiver。除DS1859和MAX3735外，這些技術也可以應用到其它器件。

這三項技術都在PSPICE上做過仿真(圖1/2/3/4)。本文提供了原理圖、仿真結果和總結。

PSPICE仿真結果

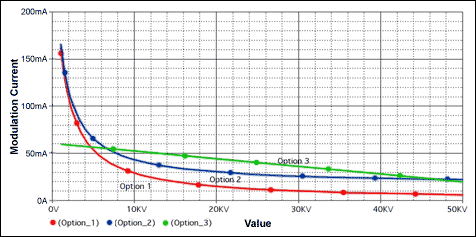

圖1. PSPICE結果：調制電流與電位器阻值的對應關系

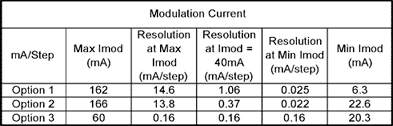

圖2. 總結：調制電流與電位器阻值的對應關系


圖3. PSPICE仿真結果：光電二極管電流與電位器阻值的對應關系

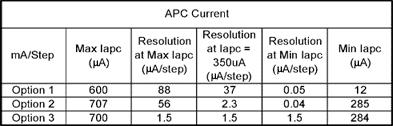

圖4. 總結：光電二極管電流與電位器阻值的對應關系


圖5. 選項1電路圖

MAX3735 (圖5)采用電流鏡產生調制電流和APC的設定值。利用1.2V帶隙基準設定MODSET和APCSET節點的電壓。這些節點的對地電阻定義了鏡像電流。MODSET電流乘以鏡像增益270，得到最終的電流值。APC控制環路會伺服激光器功率，直到光電檢測二極管電流等于APCSET定義的電流值。光電檢測二極管電流是APCSET節點電流的一半(MAX3735數據資料中給出的APCSET增益為1是錯誤的)。

選項1
最簡單的接口方案是將DS1859與MODSET和APCSET直接連接。此時得到的電流與電阻的倒數成比例。這個非線性函數意味著在大電流時具有低精度，在小電流時具有高精度。另一個問題是調制電流超過推薦的最大電流60mA，超出DS1859范圍的10%，由于這些大電流值在編程或測試時可能偶爾被選用，所以必須保證它們不會損害任何元器件或?qū)ρ劬υ斐砂踩[患。

如果可以解決上述限制，這將是成本最低的選擇。

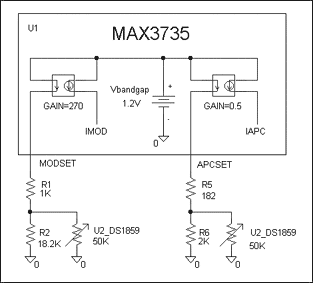

圖6. 選項2電路圖，分壓器

選項2
這個方法在MODSET和APCSET引腳間加入了電阻分壓器(圖6)。流經這個分壓器的總電流決定了最小電流值。上面的兩個電阻(R1和R5)決定最大電流值。合理選擇這些數值可以限制電流范圍，在有效范圍內得到更高精度。這些電阻相互之間以及與可變電阻之間相互依存。如需了解更多關于這個選項的設計技巧，請參考HFAN-02.3.3: Optimizing the Resolution of Laser Driver Current Settings Using a Linear Digital Potentiometer。

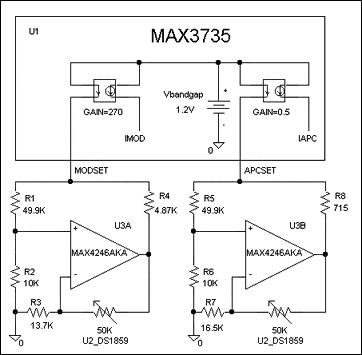

圖7. 選項3電路圖，運算放大器電路

選項3
在選項1和2中，流經電位器的電流與1/R成比例。這個反比例函數是導致非線性的原因。如果將電位器放在一個運放的反饋回路，那么增益就是電位器阻值的線性函數。如果這個運放以線性增益放大基準電壓，運放的輸出電壓也會是電位器阻值的線性函數，從而產生一個與電位器阻值成線性關系的電流。一旦得到與R成線性關系的電流，1/R非線性問題就迎刃而解。

圖7電路的工作過程可以按照如下方式理解(參考MODSET示例中的標示)，R1和R2在運放U3的同相輸入端產生參考電壓(本例中為0.2V)。因?yàn)榉謮浩鞯碾娏饕矔ODSET電流起作用，設計公式中必須考慮這些因素。參考電壓乘以運放增益，1+Rds1859/R3。流過R4的電流為：MODSET的電壓(1.2V)減去運放輸出電壓，再除以R4。

選項3設計
以下介紹設計MODSET和APCSET運放電路時需要的公式。在使用這些公式之前，必須有一些工程決定。

運放選擇
運放必須有良好的直流特性，小巧且價廉。采用SC70封裝的MAX4245單運放和采用SOT23封裝的MAX4246雙運放可以達到這些要求。它們的輸入失調電壓是1.5mV (最大)，輸入失調電流為6nA (最大)，偏置電流為50nA (最大)。

運放同相輸入端的電壓
這個電壓必須很大，以至于可以減小運放失調電壓帶來的影響。上述電路在最差情況下的PSPICE分析表明：最好超過100mV，本例選則了200mV。

最大和最小電流范圍
設計者需要確定MODSET和APCSET的目標電流范圍。這個范圍應該足夠大，可以覆蓋初始誤差、溫度以及器件老化帶來的影響。本例選取值與HFRD-04.0參考設計中的取值類似。

電阻分壓器的頂部電阻
電阻分壓器的頂部電阻R1和R5要求大阻值，使分壓電流小于MODSET或APCSET的最小電流。本例中選擇49.4kΩ，得到電流20μA，它遠遠小于所要求的最小電流。

如果確定了工程參數，將結果帶入下式，可以得到其它電阻的阻值。通過方程得到的阻值也許不是標準值，可以選擇一個相近值。重復并重新計算，仿真或用實際的電阻搭建電路，確保電路輸出滿足電流范圍的要求。與所有電子電路一樣，在投入實際生產前這些設計應該經過充分的測試。
