圖1 電流反饋運算放大器的簡化拓撲結構圖

　　之所以用CCII+作為電壓緩沖器，是因為CCII+具有如下的功能特點：


　　該方程表明，CCII+的Y端口電流為零，X端口的電壓跟隨Y端口的電壓，因而X端口呈現零輸入阻抗;低阻抗X輸入端的電流傳輸?shù)礁咦杩沟腪輸出端，即在Z輸出端口相當一個可控制輸出電壓。實際上CCII+可以看做一個電壓緩沖器，因此基于這一思想，在參考文獻[1]的基礎上，并參考圖1 CFOA的拓撲結構圖，用CCII+做輸入，中間級利用文獻[2]圖7.6-17，加以改進，構成低壓低功耗的兩級電壓運算放大器，外加輸出緩沖，就構造出一新型的CFOA電路(圖3，圖4)。

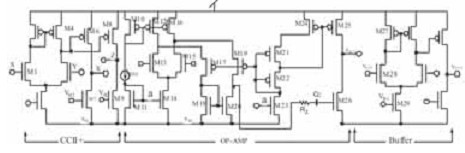

　　圖3為低壓低功耗電流反饋運算放大器電路模型圖。
?

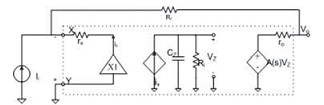

　　圖5為圖4的交流小信號分析模型圖5中rx(CCII+的 反相輸入端電阻)ro (輸出緩沖器的輸出電阻)均非常小，可忽略不計。則有：

　　假設核心模塊OPAMP為單極點且開環增益為 A(S)=(AOWt/S+Wt)，注意Wt是OPAMP的-3DB帶寬。( 為了獲得合適的相位裕度.利用調零電阻RZ和米勒電容CC進行相位補償)AOWt是-3DB帶寬和開環低頻增益的乘積。帶入(1)式可得：

　　合理的選擇RL和 CZ 使二者產生的極點遠大于GBP。那么(2)式可簡化為：

　　又由于Ao=30.5K, A0RL≥Rf(3)式又可簡化為：

　　又由于rX (反相端的輸入電阻)很小 ，因此 Ii =Vi/Ri(4)式又可簡化為：

　　由(5)可得CFOA的-3DB帶寬為：

　　(6)式表明CFOA的-3DB帶寬依賴于Rl和Rf。由(5)式可知CFOA的增益依賴于Rf 和Ri ,很明顯對于一定的Rl , Rf 一旦確定，改變Ri可獲得不同的增益，而-3DB帶寬卻不受影響。因此CFOA實現了增益和帶寬的獨立調節。為了避免運算放大器OPAMP的高頻極點和確保閉環增益的穩定性，CFOA的-3DB帶寬必須小于GBP,從(6)式知Rl必須滿足RlRf。

利用HSPICE仿真

開環狀態下交流小信號分析

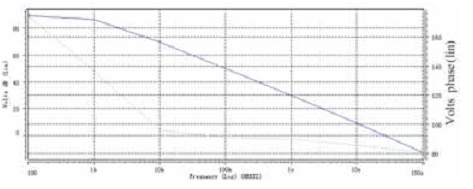

　　CFOA的開環增益及相位圖如圖6，AV=-28.5K(89dB)，GB=52.5MHz,相位裕度為82°，由此可見開環相位裕度大于45°是穩定的。

閉環狀態下交流小信號分析


　　閉環電路的增益和相位如圖7所示，-3dB帶寬約為23.3MHz而增益卻分別為12dB，6dB，2.5dB，0dB，相位裕度均大于45°，由此可見增益和相位均是穩定的。

　　由此可見CFOA實現了增益和帶寬的獨立調節。同樣也可以構成同相放大器(將Ri 接地.信號由Y端輸入)。

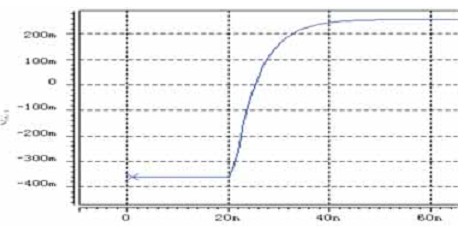

　　轉換速率測定(將CFOA接成電壓跟隨器)結果如圖8所示。


結語

　　本設計在有關資料的基礎上，提出了自己設計的低壓低功耗電流反饋運算放大器。在輸入級合理設置CCII+的W/L來提高其帶寬，避免了輸入級的迷勒補償。在輸出級使用了緩沖器，在開環時，將輸出電阻減小到幾歐姆左右，極大的提高了負載能力。-3DB帶寬為23.3MHz，靜態功耗降低為為3.5mW。當前，電流負反饋運算放大器主要是基于雙極工藝的，但是隨著電源電壓的降低及芯片集成度的增加，對CMOS型電路的研究是很有必要的。
