TMS320LF2407模數轉換模塊幾種觸發源的應用

介紹TMS320LF2407模數轉換模塊及幾種觸發器，討論了如何使用不同的啟動信號觸發該模塊來實現模數轉換，以及在軟件上的實現方法。
　　關鍵詞：模數轉換模塊；觸發源；數字信號處理器

Application of Several Trigger Sources of TMS320LF2407's Built in ADC

LIU Jianhua, KANG Haiwei, ZHANG Jiancheng, GENG Peng

(Shijiazhuang Railway Institute, Shijiazhuang 050043, China)

　　Key words: ADC; trigger source, DSP

1工作原理
　　TMS320LF240x DSP是TI公司的新一代產品，采用哈佛結構，3.3V供電，4級流水線作業，40MIPS的執行速度，指令周期為25ns；32K字的片內FLASH程序存儲器，2.5K字的片內RAM，片內集成了2個事件管理模塊EVA和EVB，具有16通道10位AD轉換器、CAN、SPI、SCI通信模塊等多種片內設備，幾乎不用外接外設。并且該模塊支持多種觸發方式。
　　模數轉換(ADC)模塊包括2個8狀態排序器(SEQ1和SEQ2)，這兩個排序器也可級聯成一個16狀態排序器(SEQ)。在這2種工作方式下，ADC模塊能對任一轉換序列(轉換通道次序)進行排序轉換；16個通道均可通過模擬輸入通道的多路選擇器來選擇。轉換結束后，所選通道的數字量保存在相應的結果寄存器(RESULTn)中，即第1個結果保存在RESULT0中，依此類推。也可對同一通道“過采樣”。注意，DSP只有一個A/D轉換器，在雙排序模式下，該轉換器被2個排序器(SEQ1和SEQ2)共享。
　　一個轉換排序中的轉換通道個數受MAXCONV寄存器中的某些位控制(詳見ADC最大轉換通道寄存器MAXCONV)，它的值在轉換開始時被自動裝載到自動排序狀態寄存器(AUTO-SEQ-SR)的排序計數器狀態域(SEQCNTR3~0)中。MAXCONV域有一個0～15的值，對應轉換通道個數(雙排序模式下為0～7)。當排序器從狀態CONV00開始依次進行時，SEQCNTRn從裝載值開始向下計數，直到SEQCNTRn為0，一次自動排序中完成的轉換數為MAXCONVn+1。?

　　TMS320LF2407中與模數轉換模塊(ADC)有關的寄存器在模數轉換過程中起著重要作用。ADC模塊中共有25個寄存器。限于篇幅，此處只簡單介紹幾個重要寄存器的相關位。
　　(1)ADC控制寄存器ADCTRL1

? ?

　　D12：SEQ1忙狀態位。0：SEQ1處于空閑狀態；1：SEQ1處于忙狀態，一個轉換序列正在進行。
　　D7：外部信號對SEQ1的啟動轉換位。1：允許一個來自ADCSOC引腳上的信號啟動ADC自動轉換序列；0：不起作用。
　　D5：SEQ2的轉換啟動A/D內部SOC觸發器信號，可由多種觸發源觸發(見下文表1)。
　　(3)ADC最大轉換通道寄存器MAXCONV

　　級聯模式下：D3～D0：SEQ的轉換通道個數。
　　(4)ADC輸入通道選擇排序控制寄存器CHSELSEQ1～CHSELSEQ4(只介紹CHSELSEQl，其余類似)

　　(5)ADC轉換結果緩沖寄存器RESULT0～RESULT15?

　　每一個排序器都有一組能夠被使能或禁止的觸發源，見表1。

　　由軟件向ADCTRL2的位13或位5寫1可立即啟動片內A/D；在雙排序工作模式下位13啟動SEQ1，位5啟動SEQ2；在級聯工作模式下位13啟動SEQ，此時，SEQ2的觸發信號被忽略。
　　例如，在級聯工作模式下，軟件啟動SEQ：
　　

?
3.2事件管理器EVA觸發
　　在EVA中有多個A/D觸發源，如定時器上溢、下溢、周期中斷和比較中斷事件。
　　事件管理模塊EVA有2個通用定時器1和2，其分別包括以下主要模塊：
　　①一個16位定時器比較寄存器TXCMPR(x=(1、2)；②一個定時器周期寄存器TXPR(x=1、2)；③一個16位定時器控制寄存器TXCON(x=1、2)；④全局控制寄存器GPTCONA/B，對不同的定時器事件指定定時器采取的動作；⑤一個16位增／減計數器TXCNT(x=1、2)。
　　通用定時器的輸出模塊有啟動ADC的功能。
　　下面以全局控制寄存器GPTCONA(對應定時器1和2)為例，簡要介紹一下怎樣用定時器啟動ADC。
　　全局控制寄存器GPTCONA：

　　10：設置周期中斷標志啟動ADC；即當定時器的計數器值與周期寄存器的值相同時，產生周期事件，如相應的中斷使能，置相應的中斷標志，啟動ADC；
　　11：設置比較中斷標志啟動ADC；即當定時器的計數器值與比較寄存器的值相同時，產生比較事件，如相應的中斷使能，置相應的中斷標志，啟動ADC。
　　D8～7：T1TOADC，與T2TOADC類似。
3.3事件管理器EVB觸發
　　在EVB中有多個事件源，與EVA類似。
3.4外部電平觸發
　　在XINT2／ADCSOC引腳出現電平跳變時，觸發外部中斷XINT2，同時也觸發A／D轉換。
　　引腳XINT2/ADCSOC作為A／D轉換的觸發源，通過設置外部中斷2控制寄存器XINT2CR的位2來選擇上升沿(位2=1)或下降沿(=0)產生中斷觸發ADC。?

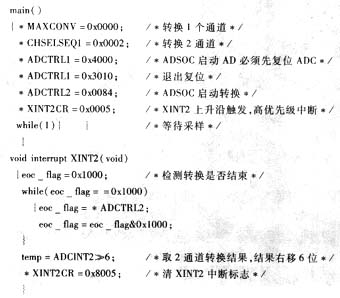

　　下面是一段ADSOC啟動ADC的部分程序，利用XINT2引腳上升沿產生中斷，在中斷服務子程序中判斷A/D是否轉換結束，從而讀取數據。
　　
