電路功能與優勢

標準單端工業信號電平（±5 V、±10 V或0 V至+10 V）與現代高性能16位或18位單電源SAR型ADC的差分輸入范圍并不直接兼容，需要使用適當?shù)?a target="_blank">接口驅動電路對工業信號進行衰減、電平轉換和差分轉換，使其具有與ADC輸入要求相匹配的正確幅度和共模電壓。雖然可以利用電阻網絡和雙通道運放來設計適當?shù)慕涌陔娐?，但電阻的比率匹配誤差和放大器之間的誤差會形成最終輸出端的誤差。特別是在低功耗水平上，實現所需的輸出相位匹配和建立時間可能非常困難。

圖1所示電路采用差分放大器 AD8475 執行衰減、電平轉換和差分轉換，無需任何外部元件。其交流和直流性能兼容18位、1 MSPSAD7982 PulSAR? ADC以及該系列的其它16/18位產品，采樣速率可高達4 MSPS。

AD8475是一款全差分衰減放大器，集成精密薄膜增益設置電阻，可提供精密衰減（0.4×或0.8×）、共模電平轉換、單端差分轉換及輸入過壓保護等功能。采用5 V單電源供電時，其功耗僅為15 mW。18位、1 MSPS AD7982的功耗僅為7 mW，比競爭產品低30倍。該組合的總功耗僅為22 mW。

圖1. 單端轉差分ADC驅動器（原理示意圖：未顯示去耦和所有連接）

電路描述

采用5 V單電源供電時，衰減放大器AD8475和18位差分ADC AD7982可以在高精度模擬前端系統中用于處理大電壓信號。

AD8475通過其集成的精密調整電阻，將輸入信號衰減0.4倍。采用5 V單電源時，它支持高達25 V峰峰值的電壓。在低頻時，差分軌到軌輸出僅需50 mV的裕量。AD8475可以由真差分輸入驅動，或者由單端輸入驅動并提供單端差分轉換，如圖1所示。

AD8475與ADC之間的RC網絡構成一個單極點濾波器，可降低不良混疊效應和高頻噪聲。該濾波器的共模帶寬為29.5 MHz（20 Ω、270 pF），差分帶寬為3.1 MHz（40 Ω、1.3 nF）。

AD7982是一款18位、逐次逼近（SAR）型ADC，采用單電源（VDD）供電。I/O接口電壓VIO可以在1.8 V至5 V范圍內設置，取決于接口邏輯電源。AD7892具有真差分輸入端，支持高達±VREF 的電壓。ADR435 是一款5 V、低噪聲（8 μV峰峰值，0.1 Hz至10 Hz）、高精度（B級為±2 mV）基準電壓源，用于提供AD7982的REF電壓和差分驅動器AD8475的電源電壓。

兩個連接到ADR435輸出端的10 kΩ電阻構成一個分壓器，用于設置AD8475輸出端的2.5 V共模電壓（VOCM）。這使得輸入差分信號以最佳共模輸入電壓為中心，從而最大化ADC的動態范圍。

對于20 V峰峰值單端輸入信號，各差分輸出端產生一個擺幅為+0.5 V至+4.5 V、180°反相的信號。

將一個20 kHz、20 V峰峰值信號輸入AD8475時，最終SNR為96.3 dBFS，THD為?112.3 dBFS；這兩個參數均參考AD7982的滿量程范圍，如圖2的FFT圖所示。

FFT圖下方表格所示的信號電平是在AD7982的輸入端測得。此點的滿量程范圍為10 V峰峰值差分，反映到AD8475的輸入端為25 V峰峰值。輸入測試信號為20 V峰峰值，所產生的信號比ADC的滿量程輸入低2 dB。

?

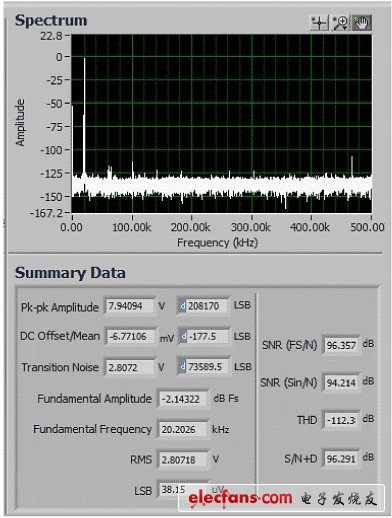

圖2. 20 kHz信號的FFT圖，比滿量程低2 dB，采樣頻率1 MSPS

注意在這些條件下，AD8475各輸出端的擺幅為供電軌的±500 mV范圍，由于它為軌到軌輸出結構，因此仍能實現出色的失真性能。

此電路已利用AD8475評估板（EVAL-AD8475Z）和ADI公司的PulSAR評估板及軟件進行過測試。EVAL-AD8475Z是一款客戶評估板，旨在簡化對AD8475性能和功能的獨立測試。該評估板還能結合ADI公司的任何SAR轉換器進行快速測試，其輸出連接器能夠直接與PulSAR評估板 （EVAL-AD76xx-CBZ） 的模擬輸入連接器（SMB）相連。ADC轉換器評估和開發板 （EVAL-CED1Z） 將該設置通過USB連接到一臺PC，如圖3所示。

AD8475的輸入信號由Audio Precision? AP2700源提供?；?a href="http://m.makelele.cn/v/tag/785/" target="_blank">LabVIEW?的PulSAR評估軟件可以用來控制Audio Precision輸入信號，還能用來監控ADC的輸入端和輸出端。

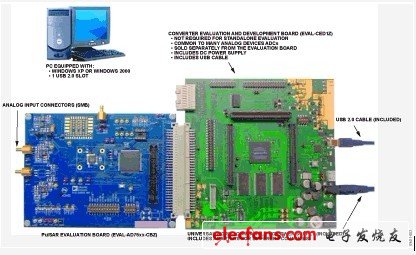

圖3. SAR ADC轉換器評估平臺。注意：AD8475差分放大器評估板連接到PulSAR ADC評估板的SMB模擬輸入連接器

常見變化

經驗證，采用圖中所示的元件值，該電路能夠穩定地工作，并具有良好的精度?？梢允褂肁DI公司的其它模數轉換器代替AD7982，以實現所需的最高性能。AD8475最高能夠驅動18位、4 MSPS的ADC，性能下降幅度極小。采樣速率較快的18位ADC包括 AD7984 （1.33 MSPS）和 AD7986 （2 MSPS）。差分16位ADC包括 AD7688 （500 kSPS）和 AD7693 （500 kSPS）。

AD8475也可以直接用來驅動單端或偽差分輸入ADC。可以將AD8475的軌到軌輸出端驅動到各供電軌的0.5 V范圍內，而不會引起交流性能的明顯下降。

通過驅動IN 0.8×輸入端，AD8475也能提供0.8倍的差分衰減。其電源電壓非常靈活，既可以采用3 V至10 V單電源供電，也可以采用最高±5 V的雙電源供電。
