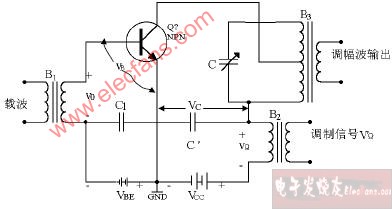

集電極調幅電路圖
圖中，設基極激勵信號電壓（即載波電壓）為：υo = Vocosωot
則加在基射極間的瞬時電壓為 υB = —VBB + Vocosωot
調制信號電壓υΩ 加在集電極電路中，與集電極直流電壓VCC 串聯，因此，集
電極有效電源電壓為 VC = VCC + υΩ = VCC + VΩcosΩt = VCC(1+macosΩt)
式中，VCC 為集電極固定電源電壓；ma = VΩ/ VCC 為調幅指數
更詳細請查看：集電極調幅與大信號檢波實驗
集電極調幅電路圖
