汽車多功能報警器電路圖
功能要求：當系統檢測到汽車出現各種故障時進行語音提示報警。
語音：左前輪；右前輪；左后輪；右后輪；胎壓過低；胎壓過高；請換電池；叮咚
控制方式：并口模式。
語音對應地址：（在每個語音組合中加入200毫妙的靜音）
00H“叮咚”＋左前輪＋胎壓過高
01H“叮咚”＋右前輪＋胎壓過高
02H“叮咚”＋左后輪＋胎壓過高
03H“叮咚”＋右后輪＋胎壓過高
04H“叮咚”＋左前輪＋胎壓過低
05H“叮咚”＋右前輪＋胎壓過低
06H“叮咚”＋左后輪＋胎壓過低
07H“叮咚”＋右后輪＋胎壓過低
08H“叮咚”＋左前輪＋請換電池
09H“叮咚”＋右前輪＋請換電池
0AH“叮咚”＋左后輪＋請換電池
0BH“叮咚”＋右后輪+請換電池

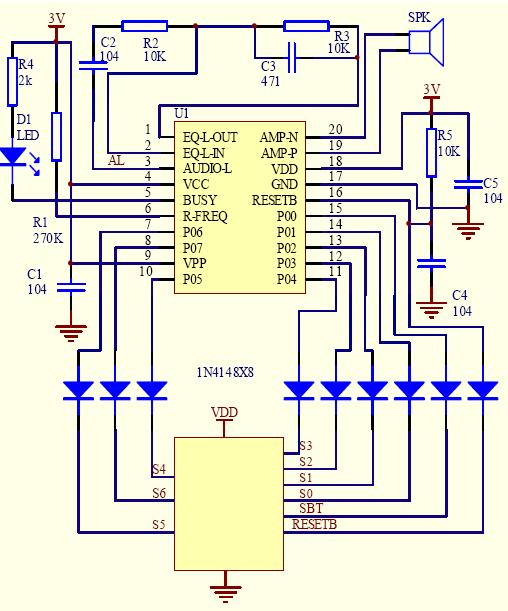

電原理圖如下：
