車輛中引入以太網連接正成為一種快速發展的趨勢。100Mbps標準提供快速強大的數據互連，適用于ADAS功能，例如診斷和Flash下載、遠程信息處理和雷達。它還支持新一代信息和娛樂消費電子應用。隨著以太網功能的擴展，它將成為車輛的高寬帶基礎。

　　控制器局域網（Controller Area Network，CAN）總線是為解決現代汽車控制設備與測試儀器之間數據交換而開發的一種串行數據通信協議，主要用于各種設備的檢測及控制。

　　1 芯片選擇

　　1.1 CP2200芯片介紹

　　CP2200芯片是Sificon Labs公司推出的工業界體積最小、性能最高、8位總線控制的以太網驅動芯片，支持IEEE802·3以太網媒體訪問MAC控制協議，支持 10BASE／T物理層，完全兼容100／1 000 BASE T網絡，可以工作在全雙工或半雙工模式，能進行自動極性檢測和糾正，具有碰撞自動重發功能，能自動填充和生成CRC，支持廣播和多播。CP2200內部帶有2 k字節的發送緩存和4 k字節的接收緩存，還有8 k字節的內部Flash存儲器，用于存儲用戶常數、Web服務器內容，它的最后6個存儲單元是工廠預編程的唯一48位MAC地址。此芯片采用48管腳的 TQFP封裝，工作的溫度范圍在-40～+85℃，可為具有11個以上I／O引腳的微處理器擴展以太網通信功能。此芯片具有30 Mb／s速率的并行主機接口，支持Intel和Motorola兩種總線方式。

　　CP2200的多種集成功能（如CRC校驗、數據濾波等）有效減輕了單片機的載荷，它內部的收發接口單元操作起來靈活方便，為以太網數據包提供了有效緩沖。使用該芯片時，電路只需增加1個RJ-45快速以太網接口即可，其工作特性可以滿足CAN總線的傳輸波特率要求。其內部結構如圖1所示。

　　圖1 CP2200的結構框圖

　　1.2 C8051F040芯片介紹

　　C8051F系列單片機是Silicon Labs公司推出的系統級芯片，具有與80C51兼容的CIP-51內核。C8051F040內部集成的CAN控制器包括1個CAN內核、消息RAM（獨立于CIP-51內核）、消息處理單元、控制寄存器等。C8051F040內部包含1個CAN協議控制器，并沒有提供物理層的驅動器，實現與CAN總線的接口。數據接收和濾波都由CAN控制器完成，不需要CIP-51內核的參與。這種方式可使CAN通信時占用的系統資源最小。CIP-51內核通過配置其內部的特殊功能寄存器來實現CAN的數據交互。其內部結構如圖2所示。

　　圖2 C8051F040內部CAN結構框圖

　　2 系統硬件設計

　　系統電路如圖3所示，由CP2200、C8051F040、CAN驅動芯片的SN65HVD230 等組成。其中CP2200與HR911105A組成以太網電路部分，SN65H-VD230單個組成CAN收發電路。工作原理如下，當CP2200收到以太網數據時，觸發C8051F040的INTO，C8051F040把數據從CP2200的接收緩沖區拷貝到其內存空間，然后通過SN65HVD230轉發到CAN網絡；當CAN數據有要發送到以太網，C8051F040收到數據后，就向CP2200的發送緩沖區轉發數據，最后由CP2200通過 HR911105A發到以太網。

　　圖3 以太網-CAN轉換卡硬件電路框圖

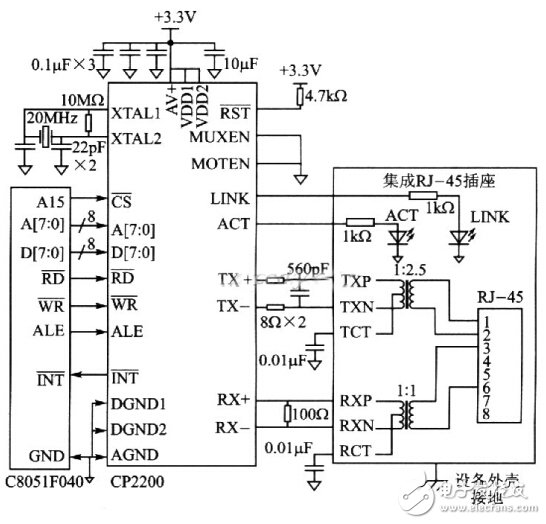

　　系統的硬件電路原理可參考圖4。其中，要特別注意CP2200控制器與RJ-45的連接電路，因為這些參數對通信的可靠性影響很大。

　　CP2200的外圍電路比較簡單，主要考慮其復位引腳、晶振輸入、并行接口和與以太網變壓器的連接。

　　CP2200具有上電復位功能。一旦VDD上升到某個門限值后，就會在片內產生上電復位脈沖。當VDD上升到足夠器件上作時，器件會以初始化狀態啟動。CP2200支持軟件復位，可以通過并口將復位寄存器置位來實現軟件復位。

　　CP2200的工作頻率為20MHz，晶振連接在XTAL1和XTAL2之間。CP2200也可由連接到XTAL1引腳的外部時鐘源驅動。

　　CP2200的并行主機接口，支持Motorola和Intel兩種總線方式，且支持地址數據復用和非復用方式?？梢酝ㄟ^將MUXEN和MOTEN引腳接地或拉高電平來實現對主機接口總線方式的配置。

　　要實現以太網接口，以太網變壓器是不可缺少的。在差分接收引腳（RX+／RX-）上，需要1個專用于10BASE-T操作的l：1脈沖變壓器；在差分發送引腳（TX+／TX-）上，需要外接1個帶有中心抽頭的l：2．5脈沖變壓器。變壓器應具有2 kV以上的電壓隔離性能，以防止靜電干擾。發送端需要2個8Ω（精度為1％）的電阻和1個560pF的電容與特定端相連，接收端需要1個100Ω電阻與特定端相連。

　　
圖4 系統硬件電路原理圖

　　LINK和ACT引腳輸出電平用于驅動LED，以指示網絡的連接和活動狀態。

　　所有電源引腳都必須與同一個外部3．3V電源相連。類似地，所有參考地都應在外部連接到相同的接地點。每個VDD和地之間都應連接一個0.1μF的陶瓷旁路電容，且盡可能靠近引腳。

　　CP2200的多種集成功能（如CRC校驗、數據濾波等）有效地減輕了單片機的載荷，它內部的收發接口單元操作起來靈活方便，為以太網數據包提供了有效的緩沖；另外，該芯片具有穩定的工作性能和抗干擾抗震性能。

　　需要特別說明的是，驅動雙絞線接口需要相對高的電流，因此以太網的收發數據線應盡可能短，并且線徑適當加大以減少電阻損耗（為了保證數據的可靠傳輸，筆者的PCB電路板選擇了20mil的線徑）。（注：100mil=2．54 mm。）

　　編輯點評：以上簡單介紹了車輛中引入以太網連接的電路設計，本文以CP2200芯片為例，CP2200的外圍電路比較簡單，主要考慮其復位引腳、晶振輸入、并行接口和與以太網變壓器的連接。
