使用MAX6642代替其它熱敏二極管溫度傳感器

摘要：MAX6642是一款高精度、低成本遠端/本地溫度傳感器?？梢愿鶕?jù)本設計指南用MAX6642代替其它傳統的溫度傳感器，例如MAX6617或MAX6657。

修改電路板

大多數熱敏二極管溫度傳感器，包括MAX1617和MAX6654，與二極管都有兩個連接點：DXP和DXN。DXP連接至熱敏二極管的陽極，源出二極管偏置電流。DXN吸入偏置電流，并將陰極偏置在0.7V左右。

基本的連接如圖1所示。目標IC可以是內置晶體管的CPU、FPGA或ASIC，片上晶體管連接成二極管，用于測量芯片溫度。

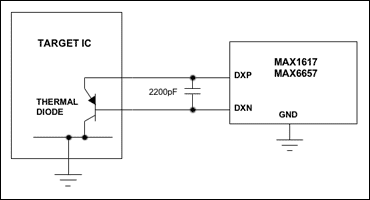

圖1. MAX1617或MAX6657與熱敏二極管的連接

MAX6642只有一個DXP端，與熱敏二極管的陽極相連。該器件沒有DXN端，而是將陰極直接與地相連。這就需要對電路板做出一些修改，如圖2所示。注意，GND同時用作電源地和陰極連接，因此熱敏二極管的陰極需在圖2所示MAX6642處接地。熱敏二極管與MAX6642之間不應有其它與地相連的引線，因?yàn)榈仉娏魍ㄟ^引線將產生小的電壓降，直接影響溫度測量精度。

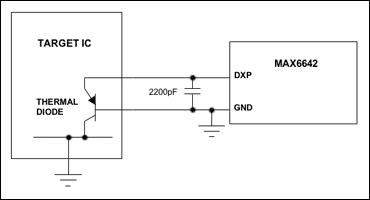

圖2. MAX6642與外部熱敏二極管的連接

修改寄存器設置

MAX6642具有比MAX1617，MAX6654以及其他遠端溫度傳感器更簡單的寄存器組，具體參見器件的數據資料。MAX1617是一款典型的數字溫度傳感器，本文主要介紹了MAX6642與MAX1617之間的區別。

本地和遠端溫度寄存器
MAX6642與MAX1617的溫度寄存器具有相同地址。當溫度介于0°C至+127°C時，MAX6642的溫度數據格式與其他傳感器相同。但與MAX1617不同的是，MAX1617可以測量負溫度，并以二進制補碼保存數據；而利用MSB位，MAX6642可測量高達+150°C的溫度，但不能測量負溫。

配置寄存器
MAX1617的配置寄存器只有一個屏蔽位和一個Stop/Run位。MAX6642除這些位外，還有另外兩位：External Only，該位禁用內部(本地)溫度傳感器，和Fault Queue，該位使器件只有在連續兩次檢測到溫度故障的情況下觸發ALERT#。

THIGH和TLOW
當測量溫度超過THIGH上限或低于TLOW下限時，MAX1617的ALERT發出報警信號。而MAX6642只有高溫上限。

轉換速率
MAX1617具有一個轉換速率寄存器，可以將轉換速率設置到幾個固定值。而MAX6642沒有這個寄存器――該器件只有一個固定的轉換速率。

擴展溫度寄存器
MAX1617的溫度精度為1°C。而MAX6642的溫度精度為0.25°C。可使用MAX6642擴展寄存器作為測量遠端和本地溫度的LSB位。

結論

如上所述，MAX6642可以取代工業標準的溫度傳感器，只需做出一些簡單的布板和軟件修改。MAX6642的詳細信息請參考其數據資料。
