本設計選擇應變式厚膜力傳感器，它能從根本上克服傳統應變式力傳感器用膠粘貼應變片(計)引起的蠕變和漂移。該傳感器結構簡單，性價比高。
　　由于傳感器輸出的模擬信號比較微弱，必須通過一個模擬放大器對其進行放大，才能滿足A/D轉換器對輸入信號電平的要求，因此選用由三運放構成的具有高輸入阻抗，高共模抑制比的差動放大器。
　　電路如圖2所示。要使電路滿足平衡，則要求R1=R2、R3=R4、R5=R6，因此電阻選用高精度的金屬膜電阻。此外因每個運放的性能不可能完成一致，在A1和A2增設了調零電位器VR1和VR2，這在實際的應用中是非常有用的。

2.1數模轉換電路與單片機的接口電路
　
～DB7各端出現8位并行二進制數碼。將此數值取進單片機，A/D轉換即告完成。
2.2LCM與單片機的接口電路
　　選用5×7點陣圖形來顯示字符的2行16個字的DM?162液晶模塊，下面對編程方法作一簡單介紹。
　　DM-162液晶模塊內部的字符發生存儲器(CGROM)已經存儲了160個不同的點陣字符圖形，這些字符有：阿拉伯?dāng)?shù)字、英文字母的大小寫、常用的符號和日文片假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“A”的代碼是01000001B(41H)，顯示時模塊把地址41H中的點陣字符圖形顯示出來，我們就能看到字母“A”。
　　DM-162液晶模塊內部的控制器共有1l條控制指令，它的讀寫操作、屏幕和光標的操作都是通過指令編程來實現的。液晶顯示模塊是一個慢顯示器件，所以在執行每條指令之前一定要確認模塊的忙標志為低電平(表示不忙)，否則此指令失效。要顯示字符時要先輸入顯示字符地址，也就是告訴模塊在哪里顯示字符。

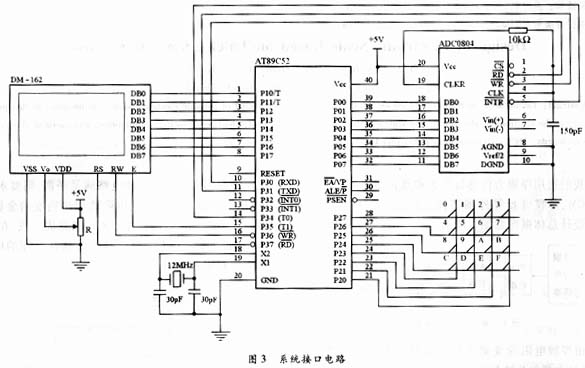

　　DM-162液晶顯示模塊可以和單片機AT89C52直接接口，如圖3所示。
　　DM-162液晶模塊的管腳定義為：VSS為電源地；VDD接+5V電源；V0為液晶顯示器對比度調整端，接電源正時對比度最弱，接電源地時對比度最高，對比度過高時會產生“鬼影”，使用時可以通過一個10k的電位器調整對比度；RS為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器；RW為讀／寫信號線，高電平時進行讀操作，低電平時進行寫操作；當RS和RW共同為低電平時可以寫入指令或者顯示地址，當RS為低電平RW為高電平時可以讀忙信號，當RS為高電平RW為低電平時可以寫入數據；E端為使能端，當E端由高電平跳變成低電平時，液晶模塊執行命令；DB0～DB7為8位雙向數據線。

?

　　使用的4×4鍵盤接口共有8根線，4根行線，4根列線，行線和列線在交叉處則形成一個鍵位。假設將0號鍵按下時，則第1根行線和第5根列線導通，據此可確定鍵值。
2.4系統接口電路
　　傳感器的輸出信號經過放大送入ADC0804的VIN。ADC0804將模擬電壓信號轉換成為數字信號輸出。ADC0804的8位數據線分別接至89C52的P0.0～P0.7，控制信號管腳分別接89C52的P3.4，P3.1，P3.0。AT89C52的P2口接薄膜鍵盤。LCM液晶顯示模塊的8位數據線接89C52的P1口，三根控制信號線RS，RW，E接P3.7，P3.6，P3.5。此外還可以在P3口添加一個蜂鳴器，用于按鍵音響控制和超重報警。?

　　以單片機技術為核心的電子秤，集傳感器技術、微計算機技術、數字顯示技術于一體，由于采用了新穎的厚膜力傳感器，LCM液晶顯示模塊，薄膜鍵盤等設計，使得該電子秤反應靈敏，準確度高，顯示直觀，便于使用。除了稱量質量外，該電于秤還具有清零、復位、去皮、單價輸入及價格計算等功能。另外，稍加擴展，該電子秤還可與其他生產質量管理系統相連接，實現數據交換記錄，分析等功能，具有推廣應用價值。
