一種精密集成溫度傳感器及其應用

一種精密集成溫度傳感器及其應用

介紹集成溫度傳感器MAX6610/6611的主要特點、特性以及在鎳鉻電池快速充電器中的應用。
　　關鍵詞：集成溫度傳感器；MAX6611；充電器；電壓比較器

Compositive Temperature Sensor and Its Application

LIU Guoqiang, LIU Xu, AN Gang

(Dept. of Mechanical Engineering, The Ac ademy of Armored Forces
Engineering, Beijing 100072, China)

　　Abstract: In this thesis we mainly introduce the characteristic of the compositive temperature sensor and describe its application in the charge r.
　　Key words: compositive temperature sensor; MAX6611; charger; vol tage comparator

1引言
　　MAX6610/6611是美信公司2002年推出的一款新型模擬溫度傳感器。該傳感器內部集成了精密的參考電壓源(VREF=4.096V/MAX6611，VREF=2.560V/MAX6610)，其溫度系數小，典型值為10ppm/℃；工作電壓范圍4.5V～5.5V(MAX6611)、3.0V～5.5V(MAX6610)；靜態電流小，典型值為150μA，并且自效應小，且有省電關閉控制，在關閉狀態時耗電典型值為0.2μA；測溫范圍-40℃～+125℃；測溫精度與測溫范圍有關：25℃時±1.2℃，-10℃～+55℃時±2.4℃，-20℃～+85℃時±3.7℃(保證在4σ范圍內)；靈敏度16mV/℃；非線性誤差1℃。
　　由于該傳感器具有上述特點，適用于系統的溫度監控、溫度補償、通風系統、家用電器等領域。?

　　MAX6611為6管腳SOT-23封裝，如圖1所示。管腳功能為：腳1(VCC)電源正端，接0.1μF旁路電容；腳2、腳6(GND)電源負端，接地；腳3(

)關閉控制端，低電平(≤0.5V)有效，高電平(≥0.5V)時正常工作，不用時接VCC；腳4(TEMP)輸出與溫度成正比的模擬電壓；腳5(REF)為4.096V基準電壓輸出端，其驅動電流可達1mA，接1nF～1μF的旁路電容。?

　　式中U0——0℃時的輸出電壓，S——傳感器的靈敏度，T——測量溫度。
　　對應芯片的靈敏席分別為：S=10mV/℃(MAX6610)；S=16mV/℃(MAX6611)。
　　該芯片輸出電壓UTEMP與溫度T的關系如圖3。 ?

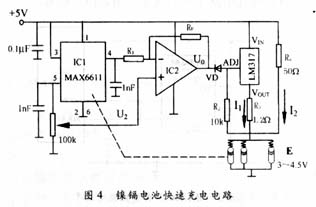

　　由MAX6611型溫度傳感器IC1、電壓比較器IC2、和LM317型三端可調集成穩壓器構成的鎳鎘電池快速充電器，電路如圖4所示。該電路對3V～4.5V的鎳鎘電池組進行快速、安全地充電。通常認為，當被充電電池的溫度升高5℃時就充到額定容量的80％；此時充電器就改用40mA的小電流繼續給電池充電，這種自動切換方式不僅能節省充電時間，還不會造成過充電現象。
　　(1)溫度傳感器MAX6611的4管腳(TEMP)輸出與溫度成正比的電壓信號，與比較器的反相端相連接，MAX6611的5管腳(REF)輸出的基準電壓經100kΩ電位器分壓后與比較器的同相端相連，UTEMP=1.2V+S·T。

　　(3)電壓比較器IC2，兩路電壓UTEMP與U2輸入比較器得到輸出電壓U0，其表達式為：
　　

　　圖4中當電壓比較器IC2輸出的電壓U0為高電平時，VD截止，因為LM317的Vout-ADJ端的內部基準電壓E0=1.25V，所以該恒流源的輸出電流
?

I1，所以快速充電時的總充電電流近似等于I1=1A。
??? 當溫度升高時(約5℃)，傳感器輸出電壓UTEMP變大，使得電壓比較器輸出低電平，此時VD導通，LM317的調整端電位UADJ≈0.7V，進而使+Vout=E0+UADJ=1.25+0.7≈2V，由于R3的下端接電池的正極，因此LM317處于反向偏置狀態而不工作。此時靠流經電阻R4上的電流I2給電池充電。
　　例如：R1=100k，RF=10M時，在室溫T=25℃時，UTEMP=1.6V，調節100k電位計使U2=1.65V，
　　則U0=6.65V為高電平，VD截止；
　　在充電過程中溫度升高（T=30℃時），UTEMP=1.68V，則U0=-1.35V為低電平，VD導通。則電路用弱電流給電池充電。?
