基于Web的設備網絡化實時管理監控系統

　0 引 言
　本文介紹了一種用于設備的實時管理監控系統的設計和實現方法，該系統利用單片機和網絡技術，實現了設備管理的實時性和網絡化。監控站里的主機通過網絡可以對實驗室進行遠程監控。本系統將智能卡管理、圖像監控和數據查詢等有機地結合起來，使管理人員能夠及時了解情況，在最短的時間內做出正確決定，從而大大提高了教學質量。

　　1 系統硬件電路

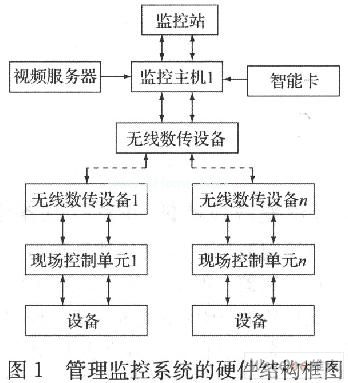

　　管理監控系統硬件結構框圖如圖1所示。系統硬件主要包括現場控制單元、無線數傳設備、圖像傳輸系統、智能卡等，分別介紹如下：

　　1．1 現場控制單元

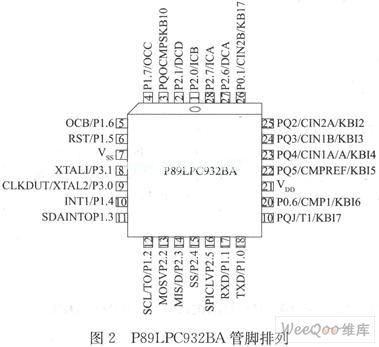

　　現場控制單元的核心器件是單片機P89LPC932，P89LPC932是PHILIPS新推出的一款高性能FLASH單片機，具有高集成度、低功耗、小管腳、低價格、高速等特點。P89LPC932的管腳排列如圖2所示。監控主機完成對身份證(IC卡號)的驗證?，F(xiàn)場控制單元主要對設備使用情況進行數據采集以及將數據上傳給監控主機和監控站，同時接收監控主機或監控站發來的命令并進行控制，如動態控制設備的開關狀態或組態。

　　1．2 無線數傳設備

　　無線數傳設備是連接監控主機和現場控制單元的橋梁，監控站和監控主機的各種命令經由無線數傳設備被發送到現場控制單元，而現場控制單元的數據經由無線數傳設備上傳給監控主機和監控站。無線數傳設備采用查詢方式檢查各現場控制單元是否有事件上報，在空閑時向上發送設備診斷消息。

　　無線數據設備的主要芯片是NRF903。NRF903是一個為433／868／915ISM頻段設計的真正單片UHF多段無線收發芯片，它采用優化的GMSK調制解調技術，可在155．6kHz的有效帶寬下傳輸最高76．8Kbps的數據，最大發射功率可達+10dBm。所有的參數都可以通過一個14bit的配置寄存器用SPI串行線進行設置。通過使用NRF903，系統的可靠性得到加強。

　　1．3 圖像傳輸系統

　　我們?cè)诟鲗?shí)驗室的前面安裝了攝像頭，現場采集的圖像經壓縮、打包通過網絡傳送給監控站。監控站里的管理人員通過圖像可以了解各實驗室的動態。

　　2 系統軟件

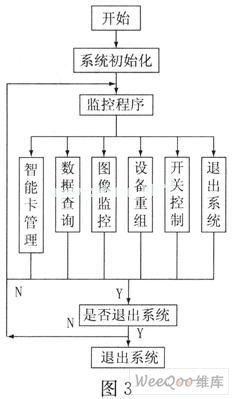

　　監控管理系統軟件主要由三部分組成：監控站軟件、監控主機軟件和單片機。監控站軟件和監控主機軟件采用VC6．0++開發。界面友好，查詢方便，可交互性強。數據庫采用傳統的Microsoft Access。數據庫接口采用ODBC(開放式數據庫互連)和ADO(高級數據對象)。ODBC是Windows環境下應用程序訪問數據庫的統一接口標準，ADO則是Windows平臺下新的數據庫訪問接口，有了它，系統更簡單，運行更快。軟件系統的運行平臺是Windows98以上(包含 Windows98)。監控主機軟件流程圖如圖3：

　　3 系統主要功能簡介

　　本系統主要是為實驗室的全面開放做準備。通過本系統：

　　1)學員通過刷卡登錄實驗臺，再刷卡離開實驗臺。

　　2)管理人員通過園區網可以查詢是哪個學員在哪個教室的哪個實驗臺做實驗，以及實驗臺前幾次的使用情況。

　　3)管理人員可以動態控制設備的開關狀態。

　　4)管理人員可以對設備進行重組。

　　5)管理人員可以隨時查詢?cè)O(shè)備的使用情況。如：設備的利用率；單個設備使用的時間長短等。

　　4 結束語

　　本文詳細介紹了基于Web的設備管理控制系統，實現了設備的智能化管理。系統充分利用校園網進行數據的接收、分析及數據庫的交互等工作。實驗證明：該系統將為我院設備的動態管理提供一個有力的平臺。如果對系統作進一步的研究和擴展，將日常管理工作加入進來，成為一個綜合的管理平臺，將對我院的發展起到積極的推動作用。
