本文論述如何在個人導航儀內利用MEMS壓力傳感器輔助GPS接收器測量海拔高度。本文第一部分概述大氣壓與海拔高度的關系。第二部門描述如何使用壓力傳感器計算海拔高度。第三部分介紹如何在一個個人導航儀如智能手機內集成壓力傳感器。

　　1. 大氣壓與海拔高度的關系

　　在個人導航儀中，MEMS壓力傳感器充當氣壓計用于測量海拔高度變化。因此，我們必須了解不同高度的大氣壓。

　　下面是大氣壓測量單位：

　　psi – 磅/平方英寸

　　cm/Hg – 水銀柱高(厘米)

　　cm/Hg – 水銀柱高(英寸)

　　Pa – 帕，國際制壓力單位 (SI) ，1Pa = 1 N/m2

　　bar – 巴，氣壓單位，1 bar = 105Pa

　　mbar – 毫巴，1mbar = 10-3 bar

　　我們居住在地球大氣層的底層，大氣壓隨著海拔高度上升而降低。我們將在59 ℉時的29.92 in/Hg海平面氣壓規定為標準大氣壓，這個平均值不受時間影響，而受到測量點的地理位置、氣溫和氣流的影響。

　　因此，上述壓力單位之間的換算關系是:

　　1 個標準大氣壓 = 14.7 psi = 76 cm/Hg = 29.92 in/Hg = 1.01325 bar = 1013.25 mbar

　　可以用下面的表達式表示大氣壓與海拔高度之間關系 [1]:

?

　　其中:

　　P0 是標準大氣壓，等于1013.25 mbar;

　　Altitude是以米為單位的海拔高度。

　　P是在某一高度的以mbar為單位的氣壓

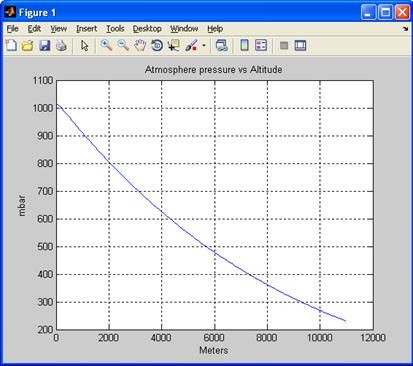

　　圖1根據上面的公式描述了大氣壓變化與海拔高度的關系。

　　如圖1所示，當高度從海平面上升到海拔11,000米高時，大氣壓從1013.25 mbar降到230 mbar。我們從圖中不難看出，當高度低于 1,500米時，大氣壓幾乎呈線性降低，每100米大約降低11.2 mbar，即每10米大約降低1.1 mbar。為了取得更精確的高度測量數據，可以在目標應用中構建一個大氣壓高度查詢表，根據壓力傳感器的測量結果，確定對應的海拔高度。

　　如果使用全量程為300 mbar到1100 mbar的絕對MEMS壓力傳感器，測量高度可達海拔9,165米到海平面以下698米。

　　圖 1: 大氣壓與海拔高度的關系

?

　　2. 利用MEMS傳感器確定樓層

　　0.1 mbar rms的測量分辨率使MEMS壓力傳感器能夠發現在1米以內高度變化。因此，在高層建筑內，可以使用壓力傳感器發現樓層變化。

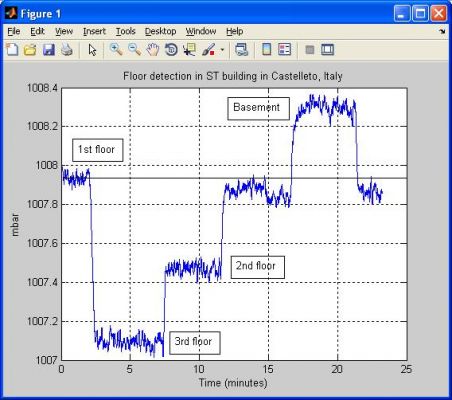

　　圖2所示是在意法半導體的意大利Castelletto寫字樓內采集到的壓力傳感器數據。采樣速率是7Hz，數據采集時間總計大約23分鐘。從圖中我們可以清晰地看到大氣壓在不同樓層的變化。大氣壓在地下室最高。隨著樓層升高，大氣壓逐漸降低。

　　圖3所示是意法半導體的一個MEMS壓力傳感器，這是一個采用3 x 5 x 1mm LGA-8封裝的數字輸出壓力傳感器，內置I2C/SPI接口和16位數據輸出。量程是300 mbar到1100 mbar，分辨率為0.1mbar。該芯片還內置溫度傳感器。芯片內部控制寄存器可以指示測量結果是高于還是低于壓力極限預設值。

　　壓力傳感器的測量精度會受到氣流和天氣條件的影響。為了取得精確、可靠的樓層測量結果，需要為壓力傳感器開發校準和濾波算法。

　　圖 2: 從意法半導體傳感器原始數據取得的樓層檢測結果

?

　　圖 3: 意法半導體的MEMS壓力傳感器

?
