基于ATmega48的感應按鍵，在硬件設計上非常簡單，每路按鍵只需要一個電阻和一個電容即可實現。通常情況下，感應電極一般以銅箔形式分布在印刷電路板上，可以根據具體的應用需要將感應電極設計成不同的尺寸和形狀。同時，采用金屬彈簧或者導電海綿等具有導電功能的介質，能夠?qū)存I延伸到合適的長度或高度，如圖2所示。

?

　　圖2 采用金屬彈簧延伸的感應電極

?

　　圖3 硬件原理圖

　　典型應用情況下，采樣電容C1或C2采用22 nF，限流電阻R1或R2采用1 kΩ。但是實際應用系統中需要根據感應按鍵的靈敏度，對采樣電容的容值和限流電阻的阻值進行調整，以達到最佳效果。硬件原理圖如圖3所示。

　　4 函數庫安裝與軟件配置

　　要把ATmega48單片機的I/O口作為感應按鍵輸入口來使用，首先需要安裝QTouch函數庫Atmel_QTouch_Libraries，目前比較新的函數庫版本是4.3。安裝完畢后，需要將與單片機對應的庫文件加載到工程中。Atmel公司的集成開發環境AVR Studio提供了便捷的設置，新建一個工程后，可在Project→Configuration Options→Libraries界面中添加函數庫鏈接文件。

　　其次，需要對I/O口進行配置。在工程配置(Project→Configuration Options→Custom Options)界面設置相應的宏定義參數即可，如圖4所示。

?

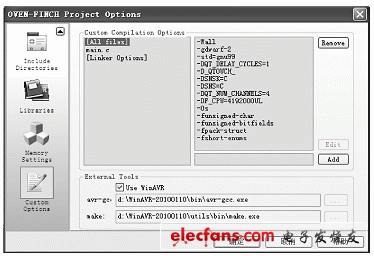

　　圖4 AVR Studio工程配置界面

　　D_QTOUCH_：需要使用QTouch函數庫。

　　DSNSK=C和DSNS=C：表示將ATmega48 PC口設置為感應按鍵口。

　　DQT_NUM_CHANNELS=4：表示最大可用通道數量。

　　DQT_DELAY_CYCLES=1：表示采樣電容充放電周期時間。

　　另外，在應用系統源程序中需要加入庫函數的頭文件。代碼如下：

　　#include "touch_api.h"

　　5 系統應用

　　應用流程如圖5所示。在系統初始化之后，首先調用config_sensors()函數將需要的I/O口配置成感應按鍵的采樣口，并對各個感應按鍵的各個狀態進行初始化。然后是設置感應參數，這些參數包括按鍵校準閾值、正向漂移值、負向漂移值、最大連續感應時間等。最后，在應用系統的主程序中，需要周期地調用庫函數qt_measuer_channels()對感應信號進行測量，并檢測按鍵的狀態。

?

　　圖5 QTouch應用流程

　　需要注意的是，感應按鍵采集使用了系統的一個定時器中斷，因此，應用系統中的中斷程序會對其造成一定的影響。這就要求在按鍵感應的過程中，應用系統的中斷服務程序的處理時間越短越好。在電容感應工作的時候，中斷服務程序處理時間不應該超過1 ms，否則將嚴重影響感應按鍵的靈敏度，甚至會導致感應按鍵失靈。
