超聲波發射電路的基本結構如圖2所示。超聲脈沖的發射是由壓電換能器完成的，它的能量取自高壓脈沖發生器所提供的高壓電脈沖。在圖2中，通過限流電阻R隔直流電容器CB被充電到VH，在常用的超聲多普勒流量計中，VH電壓在數十伏到幾百伏范圍內，R、CB時間常數由系統的最大脈沖重復頻率決定。開關S是一個快速的電子器件，當其激發時(接通)，引起一次從隔直流電容器向換能器及其相連的電負載的電荷轉移，此處的電負載是指電阻與調諧電感的組合。在實際應用中，發射電路與換能器之間有較長的一段有損耗的連接電纜，可用集中傳輸線來模擬電纜的影響。對大多數的應用來說，用一個LC網絡代替就可以了。

?

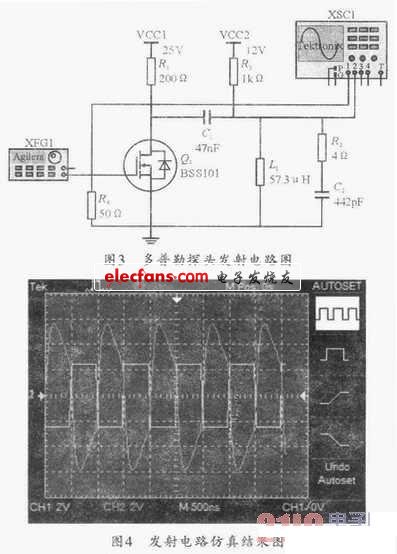

　　多普勒探頭采用單元式換能器對目標流體進行測量。為兼顧整機靈敏度，通常使用較高的高壓電源，例如150～350V。圖3給出了一種具體的發射電路，R2與C2的串聯為換能器的等效電路。該電路設計過程使用National Instrument公司出品的MultiSim軟件進行了仿真，結果如圖4所示。輸入2MHz、峰峰值為5V的矩形波，輸出為2MHz、峰峰值為17.8V。

?

　　4 實驗與分析

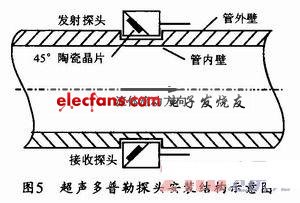

　　超聲多普勒探頭安裝結構示意圖如圖5所示。管道外壁上開有與探頭大小匹配的卡槽，將發射與接收探頭沿直徑方向?qū)ΨQ(chēng)的嵌人管壁外側的卡槽中，且收發射晶片以45°傾角面對著管道中液流的方向。用黃油、凡士林或硅膠黏合劑等將探頭表面與管道耦合，排除空氣的影響，提高超聲波的穿透能力，并固定使之不隨測試管道的振動及外界條件的改變而活動。探頭后端的數據傳輸線與測試處理電路板連接，進行數據運算處理并顯示。

?

　　應用此超聲波多普勒流量計探頭研究多相流的流量，以紊流模型為基礎，采用模型分析和實驗相結合的方法，對多相流進行總體積流量實時在線測量。

　　經試驗，本設計的超聲波換能器具有如下優點：

　　(1)功率小，使換能器發出的聲波不致引起被測流體流場形態的改變，同時又有足夠的強度和穩定性，使接收到的聲信號有最大的信噪比，并且有較好的時間穩定性和溫度穩定性;

　　(2)在被測流體流速一定的情況下，能獲得最大的多普勒頻移;

　　(3)在功率一定的情況下，有較大的聲能透射到流體中。
