前言

　　本文中，通過Silicon Labs的Si7001溫濕度傳感器，C8051F985低功耗MCU，CP2403 LCD驅動，和LCD顯示器構建一個用于家庭等溫度、濕度數據采集的系統，該系統主要用于方便、及時的獲取室內、外的溫度、濕度等數據(也可和其他傳感器集成擴展數據采集應用范圍)。

　 ?家庭數據采集系統的工作原理

　　本文使用的Si7001溫濕度傳感器，C8051F985低功耗處理器，CP2403 LCD驅動，都具有I2C通信接口，可做成模塊，只需要選用自己的LCD顯示器即可。

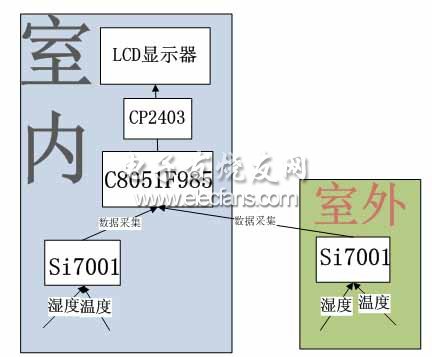

　　典型應用如下：

　　室內、室外各放置2個Si7001溫濕度傳感器(以下簡稱采集節點)，定時喚醒采集溫度、濕度原始數據，經過Si7001內部的AD轉換器，和出廠校準的原始數據處理，轉換成溫、濕度最終數據，經由I2C總線傳遞到低功耗處理器C8051F985處理。C8051F985低功耗處理器決定啟用哪個采集節點，以此降低功耗，并控制CP2403 LCD驅動，將數據最終顯示LCD顯示器上。

?

　　家庭數據采集系統的性能

　　- 各節點功耗

　　①Si7001的功耗

　　Si7001濕度測量周期內典型的電流為240uA，溫度測量周期內典型的電流為320uA，睡眠電流0.2uA，每分鐘進行一次溫、濕度測量的平均功耗僅為1uA。

　?、贑8051F985的功耗

　　C8051F985睡眠電流10nA，工作電流150uA/MHz

　?、跜P2403的功耗。

　　睡眠電流0.02μA，工作電流<3uA。

　　以每分鐘測量一次，工作頻率4MHz進行計算，平均功耗為不超過15uA，非常適合電池供電

　　- 數據采集范圍

　　Si7001的溫度測量范圍是-40～85℃，在25℃時的精度是±0.5℃。推薦的濕度測量范圍是5～90%RH，在20%～80%RH條件下精度為2～3%RH。

　　以家庭應用為例：可在室外布置一個數據采集節點，用于監控室外溫、濕度;在室內客廳、臥室布置2個節點，用于室內溫、濕度測量與自動調節。

　　- 擴展性

　　家庭數據采集系統一般還包括：煙霧傳感器，火情報警器，防盜報警器等，通過通用的I2C總線，選用更強大的處理器，即可實現與其他傳感器的集成與擴展，方便布置，降低成本。

　　? Si7001的特性：

　　Si7001/2是數字相對濕度、溫度傳感器。集成了ADC，信號處理，數據校準，I2C接口于一身。

　　Si7001/2在出廠時都經過溫度和濕度校準，并將校準數據存儲在NVM中，不再需要進行軟件上校準和改變。專利的工業標準CMOS低K介質傳感器確保SI7001/2具有良好的長期穩定性、對污染物很低的失真和延遲。

　　Si7001/2具有的低功耗，高精度，已校準和穩定性是溫度、濕度和露點等寬范圍應用的理想產品。適用于高精度醫療，儀器，高可靠性的汽車和工業系統，環境傳感器，價格敏感的白色家電等。

　　總結

　　以上簡單講述了用SI7001溫濕度傳感器，C8051F985低功耗MCU處理器，CP2403 LCD控制器，LCD顯示器等構成家庭數據采集節點和顯示控制系統，具有功耗低，使用方便(電池供電)，可擴展等優點，非常適合家庭，庫房，病房等應用場合的環境參數監控。
