摘要：本系統采用MSP430單片機作為主控核心，應用成熟的光電檢測電路來監測煙霧，應急照明采用市電檢測和光電檢測并用的方法。與以前的分立系統相比這套系統布線簡化，可靠性高，并且降低了成本，產品也更加智能化。

　　關鍵詞：MSP430;煙霧監測;光控檢測

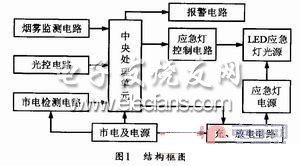

　　煙霧報警器一般由煙霧傳感器和煙霧探測芯片組成。應急照明燈一般都由一套充放電電路，連接在室內電源上。在建筑物內，它們都需要單獨布線，這樣既浪費資源又影響美觀。如果有種產品既能實現應急照明功能，又可兼顧煙霧感知報警，那么問題就迎刃而解了，如圖1所示。

?

　　1 系統設計

　　由于系統主要實現的是應急照明和煙霧報警這兩方面的功能，所以可以把系統分成幾個主要的部分分別設計，以下是系統組成框圖。以MSP430單片機作為整個電路的核心控制單元，通過它控制其他模塊來完成各種操作。電源電路采用集成三端穩壓器，不僅要完成給蓄電池充電，還有滿足系統正常運行。系統許多模塊都很容易比較成熟的應用實例，這里不再?gòu)?fù)述，下面重點介紹幾個重要模塊的設計。

　　2 中央處理單元

　　本文選擇MSP430單片機為核心器件。MSP430系列單片機是TI公司推出的16位超低功耗的混合數字信號處理器，它針對實際應用需求，把許多模擬電路、數字電路和微處理器集成在一個芯片上。MSP430是基于精簡指令集(RISC)結構的16位單片機，使用8MHz晶振工作時，指令速度可達8MIPS。MSP430單片機的電源采用1.8～3.6V低電壓，RAM數據保持方式下耗電僅為0.1μA，I/O輸入端口的漏電流最大僅50nA。

　　MSP430有正常工作模式(AM)和5種低功耗工作模式(LPM0～LPM4)。當電源電壓為3V時，各種模式的工作電流分別為AM：340μA，LPM0：70μA，LPM2：17μA，LPM3：2μA，LPM4：0.1μA，單片機可以方便地在各種工作模式之間切換。MSP430的超低功耗使其在報警系統、便攜式設備等對供電要求非?？量痰膽?yīng)用中表現出優良的特性。MSP430系列單片機結合了TI公司高性能的模擬技術，各成員都集成了較豐富的片內外設(視不同型號而定)，這些外設包括多通道高精度的ADC和DAC、片內模擬比較器、多個具有PWM功能的定時器、片內USART、硬件乘法器、液晶驅動器、看門狗定時器(WDT)、片內數控振蕩器(DCO)、大量的I/O端口以及大容量的片內存儲器等，單片可以滿足絕大多數的應用需要。MSP430的高集成度使應用人員不必在各種外設上花太多的精力，便可以方便地設計出真正意義上的單片系統。

　　3 煙霧探測電路

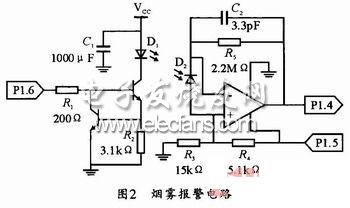

　　本系統主要是通過煙霧監測電路和光控電路采集外部環境信號，再通過中央處理單元進行分析并判斷系統工作模式。所以煙霧監測電路和光控電路作為系統前端是非常重要的。圖2是煙霧報警電路的電路圖。

?

　　D1和D2被置于光電感應室(俗稱：迷宮)中，二者之間有障礙，D1發射的紅外線不能直接被D2接收，當有煙霧進入迷宮時，紅外線經煙霧折射后被D2接收，繼而轉化成電信號，以此檢測煙霧的存在。單片機每隔一段時間由I/O端口P1.6輸出高、低電平，控制D1發射紅外線和停止發射，以探測煙霧。傳感器間歇性地工作，便于降低功耗。集成運放的電源由單片機經P1.5提供。同樣，只有在傳感器工作時，運放才相應地對接收信號作放大處理，避免連續工作以降低功耗。信號經放大后通過單片機的P1.4引腳進入MSP430片內A/D轉換器，避免了設計獨立的A/D轉換電路，既降低了功耗，同時也提高了系統的可靠性。P1.4作為ADC的輸入通道A7。

　　4 應急燈檢測電路

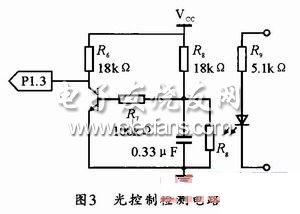

　　該電路由兩部分組成，一個是市電檢測電路，另一個是光控檢測電路。只有同時滿足這兩個條件時，中央處理單元才會給外圍控制電路發出信號點亮應急燈(見圖3)。這部分電路不僅要有硬件電路，同時還需要軟件輔助。

?

　　電阻R9和LED燈接在整流濾波電路之后，其主要作用是：當市電正常工作時，LED正常發光(可做電源指示燈判斷市電是否正常)。此時無論其工作場所的光線強弱與否，光敏電阻Rg均呈低阻狀態，三極管截止，給單片機的P1.3口送高電平，通過內部程序控制使應急燈燈不亮。

　　當市電斷開，我們可以通過LED指示燈熄滅來判斷。但是如果工作場所光線較強時，光敏電阻Rg仍舊呈低阻狀態，控制電路使應急燈不亮。但是當市電斷開且工作場所光線較弱時，光敏電阻Rg將呈高阻態。此時三極管導通，給單片機的P1.3口送低電平，通過內部控制程序點亮應急燈。
