引言

　　可編程觸摸鍵盤是一種為滿足人們?nèi)找嫣岣叩娜藱C(jī)界面要求而研制的多功能小型人機界面，可被廣泛應用于各種T業環境和軍用設備中。其突出優點在于可按用戶需求定義和修改鍵盤內容，克服了傳統薄膜鍵盤鍵名固定的缺點。

　　本文主要介紹了可編程觸摸鍵盤的組成、工作原理及軟件設計。

　　1 組成及工作原理

　　1.1 組成及特點

　　1.1.1 硬件組成

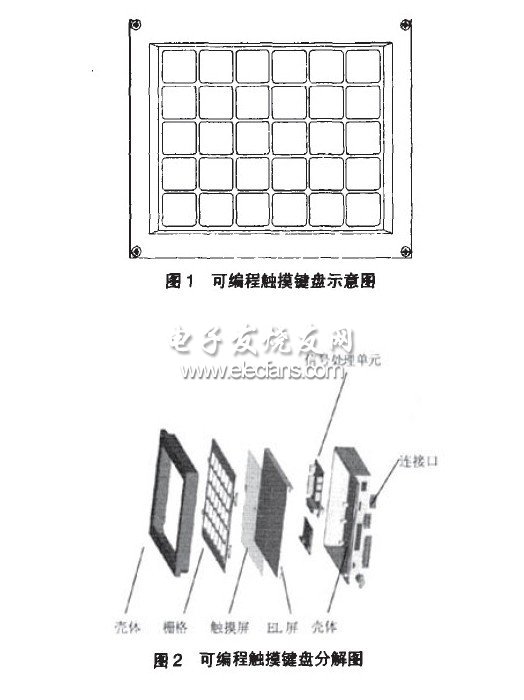

　　可編程觸摸鍵盤示意圖見圖1.其硬件由五線電阻式觸摸屏及相關轉換處理電路、EL平板顯示器及相關驅動控制電路、信號處理單元等3部分組成，其分解圖見圖2。

?

?

　　五線電阻式觸摸屏作為傳感器，提供手指按下的位置信息。五線電阻式觸摸屏以玻璃或有機玻璃作為基底，表面涂有2層透明的導電層（01rI.氧化銦），在2層導電層之間有許多細小（小于千分之一英寸）的透明隔離點把它們隔開絕緣。當手指接觸屏幕，兩層0r丌導電層m現一個接觸點，因其中一面導電層接通X、Y軸方向的5 V均勻電壓場，使得偵測層的電壓由零變?yōu)榉橇悖?a target="_blank">控制器偵測到這個接通信息后，進行A/D轉換，即可得觸摸點的位置信息。

　　EL平板顯示器是一種場致發光顯示屏，其驅動控制電路。通過激活行列柵格交叉處的發光體而點亮顯示屏。EL平板顯示器具有高對比度、高亮度，寬溫限等優點，可視角度超過80℃。

　　信號處理單元采用cPu模塊，完成系統控制、數據處理等功能。

　　1.1.2 特點

　?。?）采用分離式柵格設計避免產生誤按操作，并增加了觸摸鍵盤的形象性；

　?。?）五線電阻式觸摸屏、EL平板顯示器可靠性高，并對鍵盤整體進行加l古I處理。保證了整機可靠性；

　?。?）連接器采用不相容設計措施，防止出現誤連、誤接現象。

　　1.2 工作原理

　　可編程觸摸鍵盤信息流程圖如圖3所示。五線電阻式觸摸屏作為傳感器提供手指按下的地址坐標值，該坐標值通過轉換處理電路處理后經串口傳送至信號處理單元，信號處理單元經鍵值計算，產生相應的鍵值控制EL平板顯示器顯示。并將鍵值傳送至用戶計算機。用戶可借助提供的數據生成器修改鍵盤內容和屬性，通過串口下載至可編程觸摸鍵盤。
