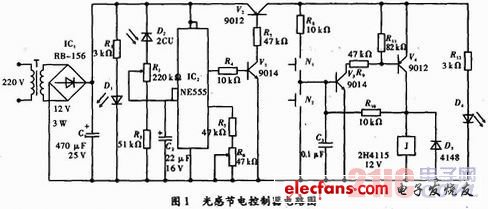

光感節電控制器電路如圖1所示。

?

　　首先需要對市電進行T降壓、IC1橋式整流和C1濾波，將220 V交流電轉換為12V直流電壓，用發光二極管D1作為電源通斷指示燈。12V直流電通過光敏二極管D2和電阻R2、R3分壓后加在時基電路NE555的2、6腳。當室內自然光照度下降時，光敏二極管D2的內阻慢慢變大，加在時基電路NE555的2、6腳電壓會逐漸下降，當降至1/3VCC的時候，時基電路IC2輸出狀態反轉，其3腳將輸出高電平，使三極管V1和V2飽和導通，發光二極管D4通電發光，發光二極管D4在電路中的作用為照明指示燈，發光后，即表明室內光線暗，允許開啟燈光;此時按下開關N1，電源將加在三極管V3的基極，使V3和V4飽和導通，同時，V4集電極電壓經電阻反饋給V3基極，是V3和V4維持導通狀態，保證繼電器J吸合并自保，接通教室內照明電路，燈光開啟;在需要關燈時按下開關N2，三極管V3和V4截止，繼電器J釋放，切斷照明電路，燈光熄滅。

　　當室內自然光照度逐漸變強時，光敏二極管D2的內阻逐漸變小，加在時基電路NE555的2、6腳電壓逐漸上升，直到升至2/3VCC時，其3腳就會輸出低電平，使三極管V1和V2截止，后級電路斷電，繼電器J釋放，教室內光源電路斷開，燈光自動熄滅。

　　為防止夜晚閃電、車燈等瞬間強光照射光敏二極管D2使教室內照明電路斷開，C2應使用容量較大的電容;同時為提高電路的可靠性，加入電容C3防止外界干擾;室內電路由通到斷和由斷到通的過程，會存在一定的滯后時間，在電路中加入電阻R5和R6，適當減小其阻值，滯后時間也就越短。

　　4 制作、調試與安裝

　　(1)制作。將元器件焊接在電路板上，通過實際制作發現6 cm×9 cm的電路板較合適。焊接完成后將電路板放置于大小合適的機殼中，機殼最好采用價格低廉并易于購買和改制的塑料盒。需要注意的是，要把電源指示燈D1和照明指示燈D4露在塑料盒外面，便于通過指示燈進行開關操作。

　　(2)調試。主要對電路中可調電阻R2和R6進行調整，調整時需要照度測量計精確測量光照度：當室內自然光照度下降至需要照明(150 LUX)時，由下向上調整R6，直至照明指示燈D4發光;當室內自然光照度達到教學要求(200 LUX)時，由下向上調整R2，直到繼電器J剛好釋放，照明指示燈D4熄滅。

　　(3)安裝。在實際安裝使用時，需要注意以下兩點：

　　1)光感控制元件安裝位置：首先要確保光敏二極管不能被室內燈具光源照射到，因此要將其安裝在窗口位置，方向面朝室外自然光照射到的方向，使其有效采集到自然環境下光照度。除此之外，還需考慮到樓宇、樹木不同時間段陰影對光敏元器件的影響，調整至最佳位置。

　　2)自復位按鈕開關N1和N1安裝位置：可以利用原有的墻壁開關位置進行改裝，在原有墻壁開關面板上鉆兩個孔進行電路接線安裝。當教室內光線不足D4發光時，按下N1，室內燈光開啟，晚自習下課后，按下N2，室內燈光熄滅。

　　5 結束語

　　制作好的控制器理論控制功率≤5 kW，實際控制教室內4路共16根日光燈燈管，應用于1座教學樓的24個教室內，通過近半年的使用，光感節電控制器的各項性能符合設計和使用要求，不僅節省用電量，而且教室內燈具及開關的維修量也大為減少。該控制器不僅可以適用于各類學校教室、實驗室的燈光照明電路中，也可以用于辦公室、走廊、路燈等場所，具有良好的推廣價值。與此同時，如加入聲控、紅外遙感控制和單片機程序控制等，還可以達到更加智能化的全自動控制的效果。
