在分娩過程中，分娩的順利進行與分娩監護有著重要關系。為了避免分娩過程中對健康胎兒造成損傷和死亡，分娩監護過程中的監測具有重要意義。在分娩監護測量的指標中胎兒心率、子宮收縮是兩個重要指標，臨床上已表明子宮收縮可引起胎心率加快或減慢，宮縮的狀況直接影響到胎心的活動和分娩，因此在分娩監護分析系統中，需要對孕婦子宮肌肉收縮情況進行實時監護。子宮收縮是屬于肌肉收縮測量技術范圍，子宮收縮的測量分為內測法和外測法。內測法是有創操作，不適合用作產程的常規監護；外測法是從母體的外腹部取得宮縮壓力進而對宮縮情況進行監護，測量時，用綁帶穿過壓力探頭背面，把壓力探頭放置在孕婦的宮底，固定好綁帶，調整好位置，綁帶的松緊適當適度。當子宮肌肉收縮時，腹壁的張力壓迫置于其上的壓力傳感器，壓力傳感器將此壓力轉換成電信號，由此得到的壓力信號經過儀器的放大處理，輸入監護儀中進行監測和分析。宮縮壓力監護測量的是一個相對的信號，記錄下的曲線能提供很多信息，如：宮縮的強度、頻度、持續時間、規則和形狀，可以對孕婦的分娩過程進行有效的監護。 1傳感器的選擇

　　宮縮壓力量程為。一200 gf，測量非線性度應小于上2％，電源供電為12VDC，輸出電壓要求為2～7V。傳感器的選擇直接影響到測量的精度，宮縮壓力屬于微壓力，實際測量時應選擇測量精度高、體積小的壓力傳感器?？捎糜跍y(cè)量壓力的傳感器有：壓力傳感器、稱重傳感器和觸力傳感器。 一般情況下壓力傳感器需要液位的傳遞，過程壓力需要液位傳遞到傳感器上，在壓力傳感器很小的接觸面上封裝液體介質，一是封裝上的困難，二是由于接觸面小容易造成液體介質泄漏。

　　稱重傳感器的壓力是通過一根橫梁進行傳遞的，由于受到橫梁體積的限制，稱重傳感器制作出來后體積較大。雖然使用稱重傳感器不需要進行液體介質的封裝，而且經過實際測試其線性度也比較好，但是其體積過大不符合實際的要求。 經比較選擇了體積較小、適用于要求高精度觸力測量場合的霍尼韋爾FSL05N2C觸力傳感器，且該傳感器有4．5 kgram的過載能力。

　　2 FSL05N2C觸力傳感器

　　2．1 FSL05N2C觸動傳感器的介紹

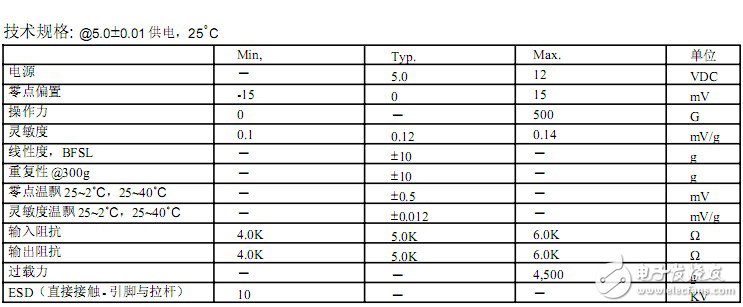

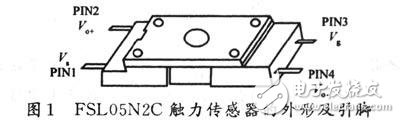

　　FSL05N2C觸力傳感器的外形及引腳如圖1所示，引腳功能下表所示。

　　2．2 工作原理

　　FSL05N2C觸力傳感器的工作原理是：硅壓阻元件在受到外力而發生彎曲變形的時候，電阻會相應的增大。觸力傳感器通過不銹鋼球形觸頭，將所受外力直接傳遞到硅感應元件上，元件阻抗就隨著所受外力同比例增加。再經。過相應的電路得到mV級輸出的變化。

　　3.宮縮探頭

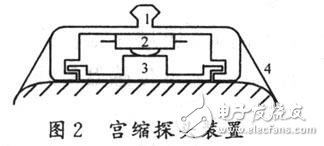

　　FSL05N2C觸力傳感器的不銹鋼球形觸頭的直徑為2mm，在對其性能進行測試和使用時，由于觸力接觸面小，相當于一個點，給測試和使用造成困難，對此必須增大觸力接觸面面積。宮縮探頭裝置如圖2所示。在安裝時，應把傳感器安裝在堅硬和穩定的結構上，因?yàn)槔喂痰陌惭b可以優化傳感器在遲滯和可重復性上的表現，否則，其性能會受到影響。在實際使用時，為了防止傳感器受到污染而影響傳感器的性能和使用壽命，在傳感器裝置的壓力探頭表面增加了一層保護薄膜。

?

　　圖2中，1是安裝傳感器及放置輸出電路的裝置，2是FSL05N2C觸力傳感器，裝置3增加了觸力傳感器球形觸頭的觸力接觸面面積，4是固定帶。

　　4 輸出電路

　　三端穩壓管為傳感器提供穩定的電壓。放大電路增益為Rf/R1。當無信號輸入時電橋保持平衡狀態，有信號輸入時電橋失去平衡狀態，對角線2，4之間產生電位差并產生輸出。電橋的雙端輸出接入放大電路進行放大，得到輸出電壓

　　5 實驗結果

　　實驗結果表明宮縮探頭表面覆蓋的薄膜對傳感器的靈敏度會有一定的影響。實驗時在沒有加薄膜的情況下，傳感器能感應的最小壓力為500mg，每增加500mg的力就產生0．01V的輸出電壓；在增加了薄膜后，傳感器所能感應的最小壓力為1 g，每增加1 g的力就產生0．02～0．03V的輸出電壓，由于通過腹部壁傳遞出來的子宮收縮力與真正的子宮壁的收縮力的量值是不一樣的，作為一個相對的監護信號，可以取其強度（即記錄波形的幅度）作為監護指標，因此增加的薄膜并不影響其在實際測試中的應用。宮縮壓力探頭表面增加了薄膜后，傳感器輸入與輸出之間的變化關系如圖4所示。

　　6 結語

　　FSL05N2C觸力傳感器在分娩監護儀子宮收縮信號的采集中得到應用，經實踐證明，其線性度好，靈敏度高。
