本文介紹一個依靠憶阻器執行像素級自適應背景提取算法的成像傳感器架構。內置光頻轉換器(L2F)的像素是圖像處理的核心組件，其輸出的與光強成正比的數字脈沖被施加到憶阻器后，憶阻器電阻將會發生相應變化。另外兩個憶阻器用于保存動態邊界，邊界外的光生信號行為被認為是異常，即意外快速變化。與全cmos成像傳感器相比，基于憶阻器的解決方案可取得更小的像素間距和非易失性存儲功能，讓設計人員能夠使用可編程時間常數建立圖像背景模型。

1.前言

過去的幾十年，業界圍繞cmos架構視覺傳感器理論進行了大量廣泛的研究和探討，旨在于在成像早期階段處理圖像，從場景中提取最重要的特征，如果換作其它方式達到同樣目的，例如，使用普通計算技術，則需要為此花費昂貴的成本。在這個方面，運動偵測是最重要的圖像特征之一，是多個復雜視覺任務的基礎。本文重點介紹時間對比概念，這個概念在很多應用中特別重要，包括交通監控、人體運動拍照和視頻監視。這些應用要求圖像偵測精確并可靠，形狀偵測準確，變化反應及時。此外，運動檢測還必須靈活地適應不同的工作場景和光強條件。背景提取是目前最被認可的運動偵測方法。背景提取就是生成一個背景估算值，然后逐幀更新。分析運動類型，并將其與場景中特定對象關聯，以便進行更高級別的處理，在這個過程中，光強變化無疑是幫助我們發現運動的第一個線索。因為可能會在某一時間點意外偵測到所有像素的變化，其中包括光線、陰影、噪聲引起的變化，相對于過去，像素變化過快時，應該考慮的潛在變化。因此，應該在像素級實現一種低通存儲器，跟蹤像素對比變化，并在像素行為變化時發出報警。

本文介紹如何利用憶阻器實現上述算法。在上個世紀70年代，蔡少棠教授從理論上預言存在一種叫做憶阻器的無源器件，2008年惠普實驗室演示了這種無源器件的物理模型，顧名義，憶阻器是一種可變電阻器，其導通狀態能夠記憶以前流經憶阻器的電流歷史。

本文主要內容如下：下一章介紹與輸入偏壓有關的憶阻器行為，特別是基于脈沖的編程，這是本文的研究基礎。第三章介紹像素工作原理，第四章重點介紹像素實現。第五章介紹仿真結果，第六章是結論。

II.憶阻器行為

如前文所述，憶阻器可以視為一個時間可變的電阻器，電阻值取決于以前流經憶阻器的電流值。

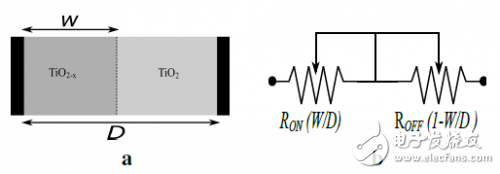

圖1：憶阻器和簡化等效電路圖。圖a:TiO2憶阻器結構；圖b:等效電阻器電路

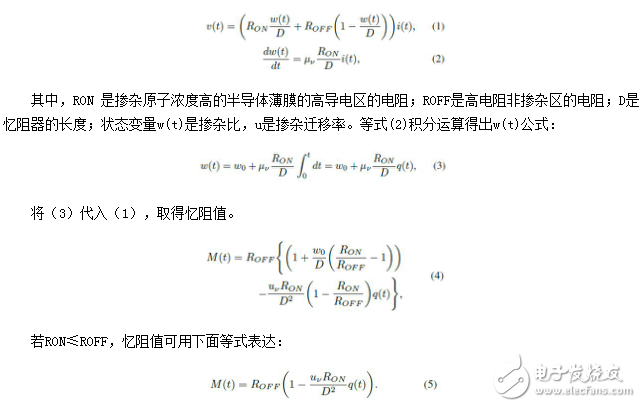

首次提出的憶阻器概念的是蔡少棠教授，在推理無源電路理論的等式對稱性依據時，他認為憶阻器是電阻器、電容器、電感器之外的第四個基礎無源器件。在發現憶阻器物理模型后，很多人想利用憶阻器令人興奮的記憶特性開發模擬集成電路。惠普實驗室開發的首個物理模型基于TiO2的兩個區：一個高電阻的非摻雜區和一個有高導電氧空穴TiO2-x的摻雜區, 這兩個區夾在兩個金屬電極板的中間，如圖1a所示。當向憶阻器施加外部偏壓時，摻雜層和非摻雜層之間的邊界就會移動，位移是所施加的電流或電壓的函數，因此，帶電荷的摻雜區的漂移導致兩個電極之間電阻變化。對于簡單的電阻導電情況，下面等式定義了電壓電流關系：

利用參考文獻取得與上面等式相關的參數，使用Verilog-A語言開發一個憶阻器行為模型，通過電路仿真，使用下列參數驗證該模型：RON = 200Ω, ROFF =200KΩ, u2= 10-10cm2S-1V-1, D = 10nm。只要系統在M? (RON , ROFF )邊界內，憶阻器就會表現出對稱行為。當觸達任何一個邊界時，憶阻器將會像線性電阻一樣動作，將邊界電阻保持到輸入極性變反為止。圖2所示是典型的憶阻特性曲線，憶阻器這些有趣行為共同構成憶阻器或各類憶阻性設備的基本特征，圖2a是施加電壓及相應電流對時間t的曲線。圖2b所示是電流-電壓特性曲線。從圖中不難看出，當w≤w0時，滯后出現，當w?w0時，滯后縮短。圖2c是憶阻器在不平衡輸入信號條件下的行為曲線，我們觀察到，在前三個周期內，w(t)值逐漸升高，這是在一定時間內凈電荷量累加的結果。在連續施加三個周期的極性相反的信號后，w(t)降至初始狀態。總之，如圖2a和2b所示，任何對稱交流偏壓都會導致雙環電流-電壓滯后現象，高頻時下降至一條直線。此外，對于偏壓出現的任何非對稱，如圖2c和2d所示，我們觀察到一個多環電流電壓滯后，隨著電流升高，多環電流電壓滯后更加明顯。

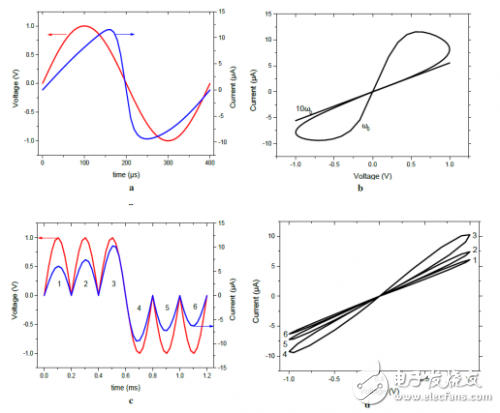

圖2：電壓驅動式憶阻器的行為仿真結果。在圖a中，施加的對稱輸入電壓（紅色）和相應電流（藍色）是時間的函數。圖b是對稱輸入電流-電壓特性曲線。下降線對應曲度更高的曲線。在圖c中，非對稱輸入施加電壓（紅色）和相應電流（綠色）是時間的函數。圖d是非對稱輸入電流-電壓特性曲線。圖a中的施加電壓是±v0 sin(w0t)，而圖c中的施加電壓是±v0 sin2(w0t), 其中w0 = 2?f0 = 2?u2/D2。

憶阻器初始電阻通常很大，施加極性相反的連續或脈沖電壓可使電阻線性降至一個低電阻的谷底，如圖3所示。施加極性相反的電壓可使憶阻器恢復初始高電阻，恢復時間通常比直接恢復方法短很多。在圖3中，憶阻器的初始電阻值很高，向憶阻器施加一序列占空比可控的脈沖頻率wp=5w0、電流幅度ip = 160uA的電流脈沖，以此可以向憶阻器寫入數據。占空比越高，流經憶阻器的電荷量就越大，導電速度也就越快。憶阻器具有脈沖式非線性編程功能，用光頻率轉換器作為編程信號源，用與光強成正比的電流脈沖驅動憶阻器，可實現光阻(L2R)編碼。如圖6的像素架構示意圖所示。除其獨特的非線性編程外，憶阻器還可視為兼有電容器的存儲效應與電阻器的無漏電性。所有這些，結合其小尺度和易實現性，使其成為一個最有趣的模擬信號處理應用元器件，不過，本文只討論如何在緊湊的像素內使用憶阻器執行背景提取功能。

圖3：在使用一系列不同占空比的編程頻率wp=5w0、電流幅度ip = 160uA的電流脈沖給阻器編程時的憶阻-時間變化速度

III. 工作原理

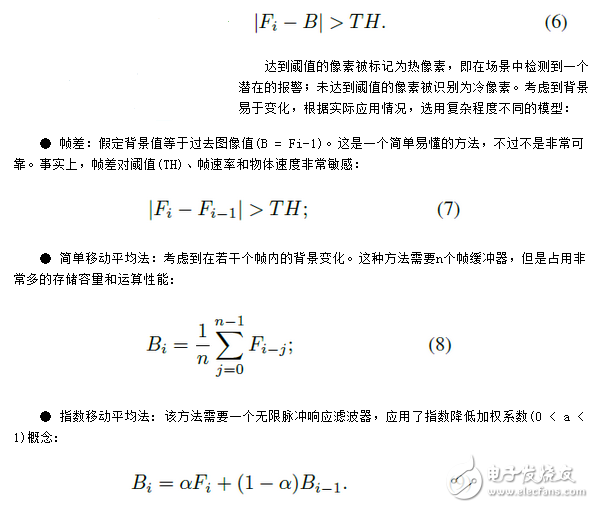

在討論傳感器架構之前，需要描述一下像素級自適應背景提取算法。我們考慮成像傳感器的一個像素給一個特定場景點編碼的情況。該像素以幀速率fps采集光強，并將其轉換成電壓VS(nT)，其中T = 1/fps是像素傳感器采樣時間，整數n 表示幀個數。在傳感器工作過程中，像素采集的光強呈動態變化，變化速率取決于場景內運動類型或環境光的變化。通過監視信號動態變化和振幅，每個像素需要檢查場景中是否發生潛在異常。為此，必須從現有圖像(Fi)提取背景(B)，然后比較最終差值與正確的閾值(TH)：

?

該方法的主要優點是，不需要增加存儲器，通過改變學習速率值a，即可微調濾波器。

考慮到上述方法的硬件實現問題和穩健性，我們利用指數移動平均法和兩個電壓閾值而非參考文獻(6)的一個閾壓建立了一個背景模型。閾壓定義了信號可以安全變化（冷像素）的電壓范圍，超過這個安全范圍（高于最高閾壓或低于最低閾壓），信號被視為異常（熱像素），可能會觸發一次報警。

圖4：在像素級執行背景動態提取算法

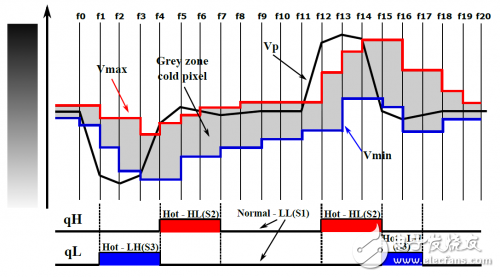

圖4所示是背景提取算法的工作原理。該示例是一個單像素在20幀期間的工作情況。黑色曲線表示像素獲取的信號電壓VS，紅線(Vmax)和藍線(Vmin)波形是界定灰色區上下邊界的兩個閾壓值的集合，在灰色區域內，信號可以自由變化，不會出現任何報警。信號電壓VS經低通濾波后生成信號，每個濾波器在兩個時間常量(tH < tL)之間開關操作，具體情況取決于下面條件：

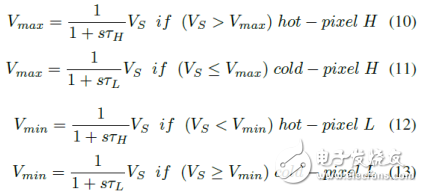

其中，等式(10)和(12)分別表示Vmax和Vmin的熱像素條件，而等式(11)和(13)則表示冷像素條件。兩個閾值的行為界定了一個根據信號動態在一段時間內變化的灰色區域，灰色區域代表VS未發現異常條件的運動的電壓范圍，例如，如果VS突然從亮變暗，越過灰色區域上邊界(Vmax)，則生成一個熱像素。

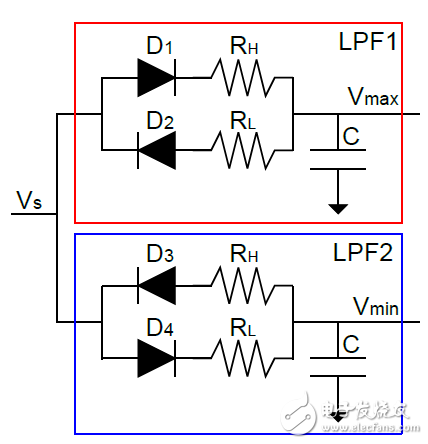

圖5：兩個一階低通濾波器生成圖4中的兩個閾壓。
