靜脈識別技術是現今生物識別領域的一項新興課題，是一種先進的生物內部特征識別技術。其基本原理是通過近紅外光照射手指或手掌，利用靜脈血液對紅外光的吸收特性取得人體靜脈紋理圖像，再通過圖像處理技術進行預處理和識別。靜脈識別技術采取非接觸攝像采集方式，獲取活體生物信息，具備防盜用、識別精度高和對采集條件要求較低的特點。

想要實現靜脈識別，完整的系統應該具備以下功能：靜脈圖像的獲取、靜脈圖像的存儲、靜脈圖像的特征提取與匹配、識別結果的輸出。今天小編就來為大家?guī)韼讉€(gè)靜脈識別實現的具體例子：

一、通元微智能指靜脈單門禁方案

通元微指靜脈識別模塊

通元微智能針對指靜脈識別推出業界首款智能終端——微元鎖，主要廣泛應用在重要的安防場所、高端樓宇門禁、考場身份識別認證方面。微元鎖是一種通過采集手指靜脈圖像，來確認個體身份的智能識別產品。該產品采用頂尖的靜脈識別技術，在安全性和精準性方面顯著優于指紋、臉部、虹膜等依據表面生物特征進行識別的產品，適用于高安全級別的安防系統和身份鑒別領域。

通元微智能的指靜脈識別方案提供以下幾種配套，包括：手指靜脈采集識別應用模塊、指紋識別SDK、微元鎖等一系列產品。

另外，微元鎖還集成了脅迫報警等多種增強驗證身份的使用方式，具有極高的安全系數，并且微元鎖的驗證不受手指表面污漬、潮濕程度、蛻皮等外界情況的影響，幾乎無誤差，手指采集簡單易用，幾乎沒有誤差，接受非注冊手指的錯誤率（FAR）低于0.0001%。

微元鎖還廣泛支持配備四種接口：Wiegand接口（支持Wiegand26/34通訊協議），RS485接口（支持RS485通訊協議），LAN接口（支持TCP/IP通訊協議），USB接口（支持USB2.0通訊協議），可用于門禁、考場、金融領域等多種場合的身份驗證。

通元指靜脈識別已提供諸多現實生活中身份識別解決方案，包括單門禁指靜脈識別、多門禁指靜脈識別、校園考勤靜脈識別、社保身份認證識別、考場身份驗證識別等等。

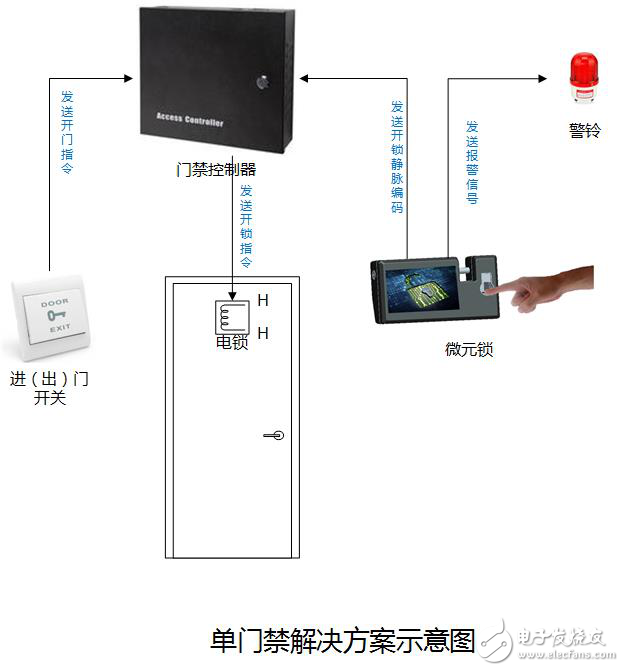

下面簡單介紹下微元鎖在單門禁識別中的具體應用：

微元鎖集成了采集手指靜脈信息，存儲手指靜脈信息，運算比對靜脈紋路，加密等功能，通過向門禁控制器發送“開”、“不開”或“報警”的指令，對單門禁系統形成智能控制的一種解決方案。

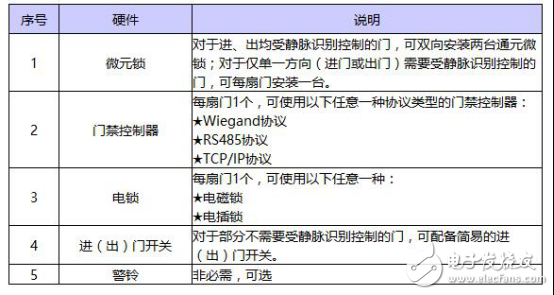

硬件產品構成

另外，單門禁方案的配置選擇靈活多樣，有標準配置、靜脈增強版配置、密碼增強版配置、IC卡增強版配置、防脅迫增強版配置等多種應用場合。

使用過程

適用場景

高端樓宇門禁，小型監獄、看守所、槍彈庫、火工庫、機要室、重要機房、金店、金庫等需要單門禁安防系統的場所。

二、使用ADI公司ADSP-BF533實現靜脈圖像處理識別

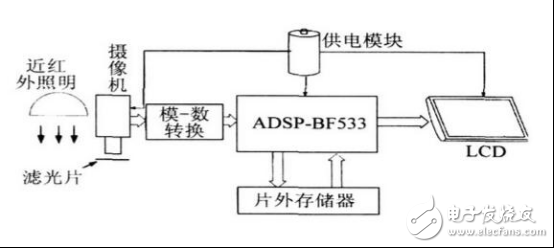

ADI 的ADSP-BF533靜脈識別框圖

整個靜脈識別系統由靜脈圖像采集+靜脈圖像識別兩部分模塊組成，其中靜脈圖像由普通黑白模擬攝像機在近紅外光照下獲取，而圖像后期處理工作則交由 ADSP-BF533 實現靜脈圖像細化、特征提取和識別。

Blackfin533DSP（ADSP-BF533）作為核心處理單元，其特點是為開發人員提供一個單指令集和編程環境。ADSP-BF533 性能高，在600MHz主頻下工作可以達到1200MMAC/s（每秒百萬次乘加），足以運行靜脈識別算法。同時它所擁有的動態電源管理機構可以大大降低設備的整體功耗。Blackfin 的指令體系包含了視頻處理指令，非常適合于用作圖像處理。

ADSP-BF533提供一個可直接與并行A/D和D/A轉換器、符合ITU2601/656標準的視頻編碼和 解碼器以及其它通用外設連接的并行接口（PPI）。PPI包含一個專用的時鐘引腳，多達3個幀同步引腳和多達16個數據引腳。靜脈圖像由模擬攝像機采集后經過模數轉換，由PPI接口進入DSP進行下一步處理。

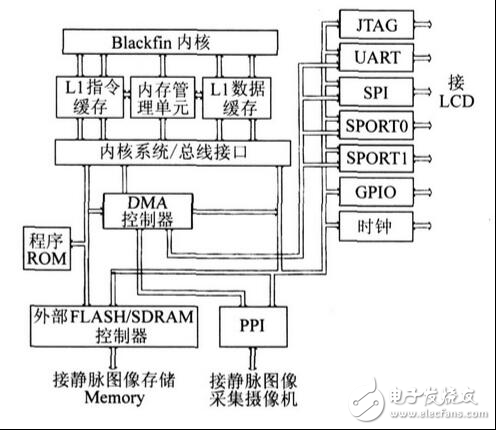

ADSP-BF533 結構框圖

ADSP-BF533 有專門的外部 FLASH/SDRAM 控制器。FLASH 用來存儲采集到的靜脈圖像及標準靜脈特征信息。SDRAM 用來做圖像數據的高速緩存。 ADSP-BF533的串行接口（SPI）外接LCD，輸出識別結果。同時如果將來對系統進行功能擴展的話，LCD也可以作為人機交互的重要渠道。

三、富士通PalmPass手掌靜脈身份識別方案

PalmPass是富士通的子公司，專業從事手掌身份識別技術應用及相關生物識別安防產品設計。PalmPass 提供全球領先的手掌靜脈識別技術，廣泛應用于包括銀行、電信、公安、社保等公共部門以及工礦企業、旅游服務、教育機構以及商業流通等領域。

掌靜脈識別儀采用近紅外線感應器取得手掌靜脈的分布圖，儲存樣板，進而建立每個人獨特的手掌靜脈數據庫；通過登錄每個人的手掌靜脈數據，達到生物識別功能的管理。它能連接門禁控制器及外部設備和網絡，具有聲音提示信息及顯示功能。

富士通PalmPass手掌靜脈識別產品包括：PSN900系列、PSN900 Plus系列、PSN900 Lite系列、掌靜脈采集儀等等。

富士通 PSN900 Plus系列

掌靜脈識別技術與指紋、人臉等常見生物識別技術相比較，具有下列天然優勢：

1. 掌靜脈屬于內部非肉眼可見的生物特征，世界上現有公開技術都無法完成復制偽造。而指紋和人臉屬于外部生物特征，容易被復制偽造；

2. 獨特的算法和合理的采樣點設計，保證了最高級別的識別率和防錯率；

3. 相比指紋識別產品，具有支持非接觸式使用的優勢，更衛生。

4. 相比人臉識別產品，對環境光線和使用者站立位置及姿態的要求幾乎沒有限制，更為易用可靠。

富士通掌靜脈識別技術已經應用于基礎物理門禁系統、企業一掌通管理系統、幼兒園接送安全管理系統、智能樓宇管理系統、智慧社區一體化系統、景區票務管理系統、醫療服務身份認證系統、圖書館無卡智能管理系統、公安司法領域管理系統、金融行業無卡支付系統、掌信寶商戶會員管理系統等多種日常應用場景。

PalmPass 靜脈識別部分應用示例：

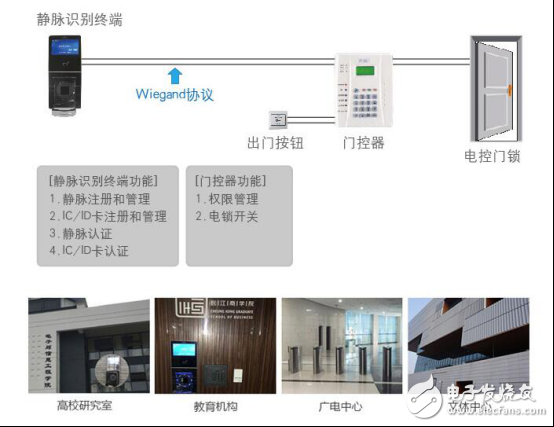

基礎物理門禁系統

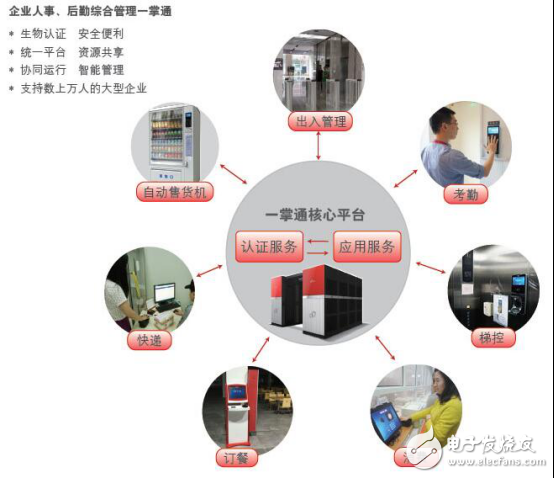

企業一掌通管理系統

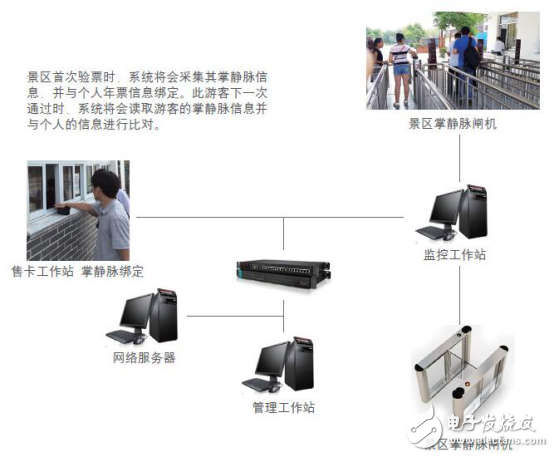

景區票務管理系統

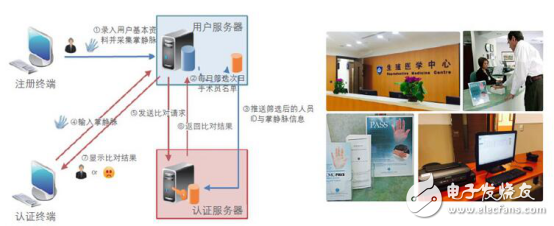

醫療服務身份認證系統
