手工焊接貼片元件的時候，比較麻煩的就是如何安放那小小的貼片電阻了。

這種時候傳統的鑷子不夠用，一把真空吸筆能大大提高工作效率。

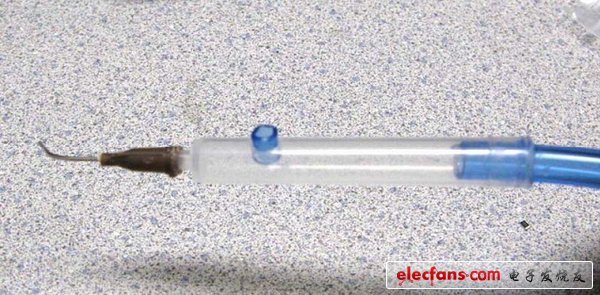

今天就讓我們一起來做一把廉價的真空吸筆，就像下面這個：

材料和元件

小魚缸泵一個（注意買個安靜點的）
一次性注射器一個（小小的就行，不要太大）
塑膠軟管一根（細細的就好，關鍵要軟才好用）
硅膠管一小截（理想的尺寸：外徑略大于注射器管體內徑，內徑略小于塑膠軟管外徑）

工具

電鉆一把
制作過程很簡單：

我們要利用的是魚缸泵的進氣端的吸力，所以將軟管的一端固定在魚缸泵的進氣口上，必要的時候用一點膠水

軟管的另一頭套上一截硅膠管，然后固定在注射器的管體上，同樣要密封好。

再用電鉆在注射器管體上開一個小洞，裝入一截硅膠管，邊緣注意密封。

最后將注射器的針頭適當?shù)膹澢?，一臺真空鑷子就做好了，十幾元就能搞定。

使用的方法也能簡單：

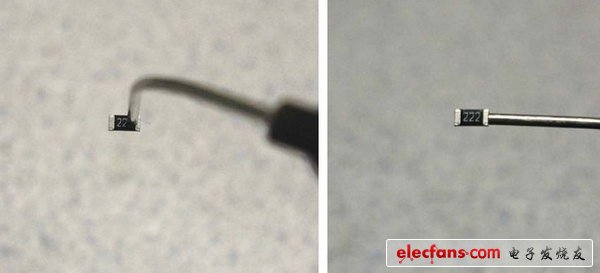

開啟電泵，對準貼片元件，用手指堵住側面的硅膠管，小貼片就被吸起來了。

挪到適當?shù)牡胤揭院?，釋放手指，小貼片也就被放下了。

效果還不錯，如果經常焊接貼片元件的話，你值得擁有。
