新穎的電子滅鼠器

　　據說老鼠對電磁場較為敏感，這是一般的高壓電網滅鼠效果差的原因。本文介紹的電子滅鼠器，平時電網上無高壓，它不會引起老鼠的警覺，但只要鼠體一觸發電網，電網便立即能上高壓，瞬間將其擊斃，其滅鼠效果較好。
　　工作原理

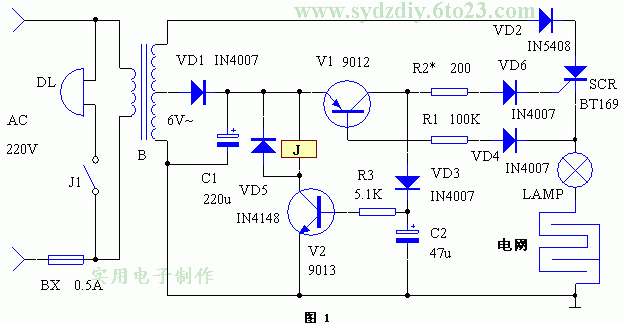

　　電路見圖1(點擊下載原理圖)。B是一只隔離、升壓式變壓器。由于電網利用大地作為一個電極，為防止殺鼠時市電保安器誤動作，用變壓器將電路與市電隔離。次級6V左右的低壓經VD1整流、C1濾波后得到7V左右的直流電壓作控制用。高壓交流電由VD2整流后得到的脈動電壓作觸殺電源。單向可控硅SCR用于高壓的開/關控制，SCR陰極通過LAMP接在電網上。
　　靜態時，三極管V1因基極電路懸浮而截止，SCR亦截止，電網對地間只有很低的直流電壓，因而產生電場很弱，不會使老鼠引起警覺。當有老鼠碰到電網時，V1立即導通，將SCR觸發，脈動高壓通過LAMP立即加在電網上，將老鼠擊斃。與此同時，V2也飽和導通，繼電器J通電吸合，電鈴DL接通電源而打響，通知人員將死老鼠及時移走。
　　元器件選擇與制作
　　元器件清單見下表

編　號	名　稱	型　號	數　量
R1	電阻	100K	1
R2＊	電阻	200Ω　需調整	1
R3	電阻	5.1K	1
C1	電解電容	220u	1
C2	電解電容	47u	1
VD1、3、4、6	整流二極管	IN4007	4
VD2	整流二極管	IN5408	1
VD5	開關二極管	IN4148	1
V1	晶體三極管	9012	1
V2	晶體三極管	9013	1
SCR	單向可控硅	BT169	1
J	繼電器	6V小型	1
BX	保險管	0.5A　Φ0.5cm×2cm	1
B	變壓器	改制（詳見表后文字）	1
LAMP	白熾燈	60W/220V	1

　　B選用300W左右的控制變壓器改制，將低壓繞組拆除，另用Φ0.25mm的漆包線繞1200匝左右，在13匝處抽頭作低壓繞組。J用6V的小型繼電器。制作時，所有元件裝在一個電路板上。電網可用鐵絲在離地2cm高的瓷絕緣支撐物上纏繞數道形成，電路的公共端用鐵釘釘入地下。為了加強效果，可在地面潑些水。
　　調試
　　1、若R1用100KΩ，V1不能飽和，可用兩只9012管復合代替V1。
　　2、調整R2阻值，以使SCR能被可靠觸發導通。

注：在原文基礎上作了改動（在電網上串了一個白熾燈）
