本文介紹一種無針的電子針灸器，它不用針，也不會感到痛，卻能享受到針灸的種種好處。
　　一、電路說明

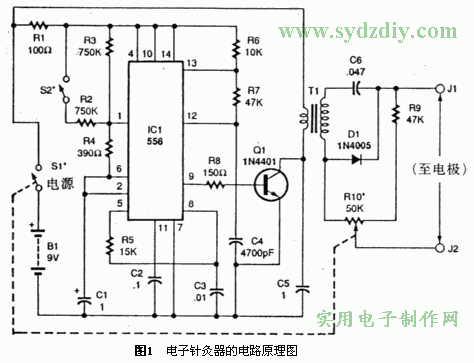

　　圖1是電子針灸器的電路原理圖。電路的電源為9V電池B1。開關S1用來接通和斷開電子針灸器用，它在結構上與電位器R10是聯動的。電阻R1用來限制電路的耗電。
　　R2—R4、C1與556組成雙定時器。當S2斷開時，C1的充放電時間約為0.5秒，S2閉合時，C1的充放電時間約為0.25秒。ICl⑤腳為第1只定時器的輸出，它經R5和C3送至ICl的⑧腳，這部分又與R7、R8和C4組成第2只定時電路。
　　電感脈沖時間經限流電阻R8加到晶體管Q1的基極。在Ql導通時，音頻變壓器T1初級短時接地，T1沒有電流流過。電容C5在Q1截止時經T1初級充電，Q1導通時又經Q1放電，這樣C5便隨著T1的通電和切斷電流而進行充放電。充電周期使脈沖的上升和下降時間變得緩慢一點，同時又增加了從T1送出脈沖的持續期，使輸出波形更接近于半個正弦波。
　　C6、D1和R9組成輸出波形整形電路。電位器R10用來調整脈沖幅度，脈沖最大幅度可達到200V左右，脈沖持續期為2ms，總電流消耗不超過10mA。
　　二、制作方法

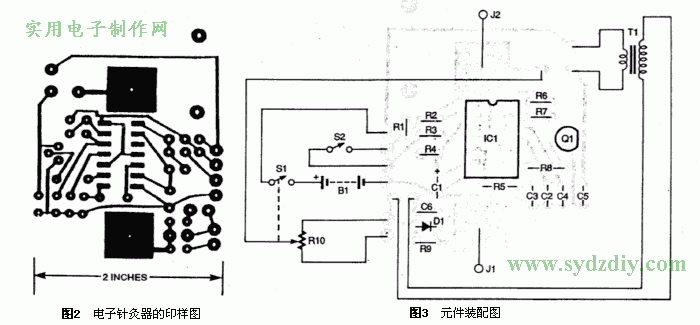

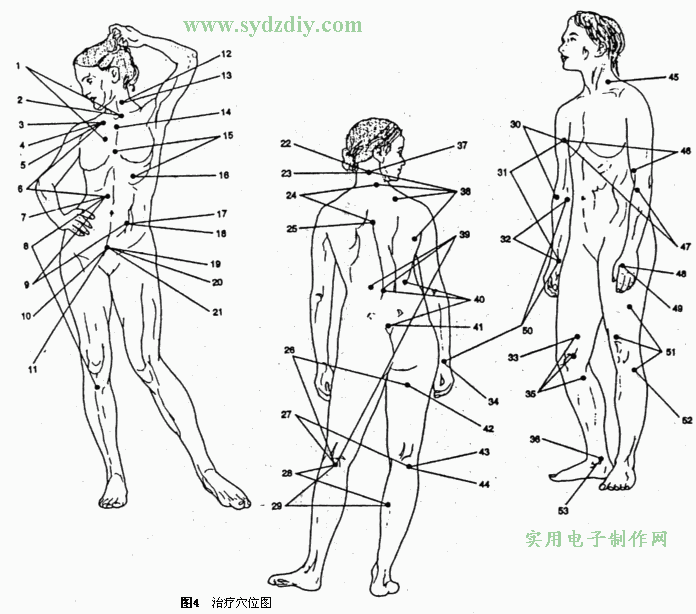

　　印板圖見圖2，元件裝配圖見圖3，先裝ICl的集成電路插座、電阻和電容，焊接電解電容C1時要注意極性要正確，然后再焊二極管，也要注意極性。印制板與板外元件如帶開關的電位器(R10/S1)、乒乓開關S2和變壓器T1時，可用4英寸長的22號外覆絕緣層的導線進行連接。焊接好9V Bl的電池接線后，就可插入Q1和ICl進行焊接，這兩個器件的焊接方向要仔細檢查。
　　接著安裝板外元器件，并將印制板要放于外盒內，外盒尺寸至少為4X2X1英寸。外盒一端，用電鉆開兩個孔，分別安裝R10/S1和S2；外盒側面安裝兩只帶螺母固定的插口J1和J2，印制板上焊接J1和J2的兩個方形焊盤可根據你的方便用導線連接或?qū)1和J2直接焊在方形焊盤上。J1和J2焊接好后，就可將印制板用螺釘和分隔柱固定在外盒內，再將所有板外元器件用連線連接至印制板的相應位置。

　　 三、調整和使用方法
　　接入9V調整和使用方法電池，用R10/S1接通電源，再慢慢旋轉R10至中間位置，將手臂放在J1和J2上，這時你便可感到脈沖快慢隨著S2的通斷而增加或減少。然后慢慢按順時針或反時針方向轉動R10，便可成受到“針刺”脈沖強度的減少或增加。

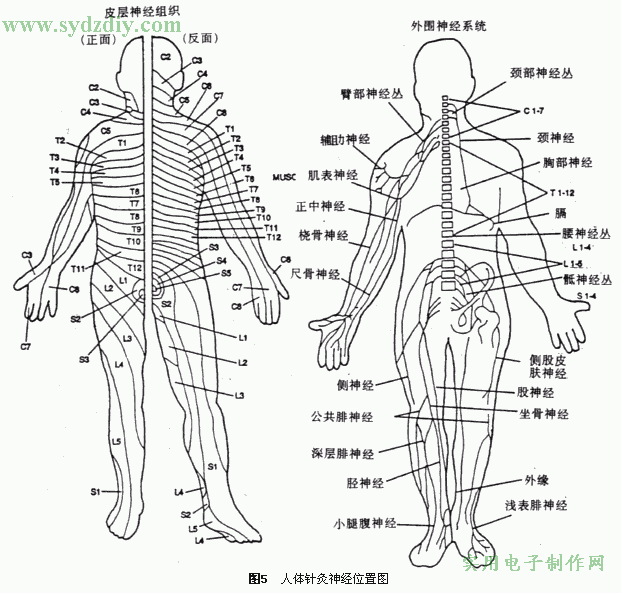

　　圖4是用傳統針灸法可治療各種疾病的穴位圖，如果你患有某種疾病，便可對照圖4選擇合適的穴位可將插口J2直接放置于該穴位上，另一插口兒可以放在皮薄的任何部位(只要構成脈沖回路就行)。為了取得最佳的治療效果，可以使用電子針灸器一日可多至三次，每次在5分鐘至15分鐘之間。

　　 四、使用電極墊板
　　 許多電子針灸醫生現在都借用電極板附著于適當?shù)难ㄎ黄つw上來治療疾病，這樣便可對大面積的整個神經辟進行針灸刺激。因此本電路只要稍加修改，便可使之具有通用性。修改的方法很簡單，實際上是將本電子針灸器的J2和J1兩個輸出端用導線延長至電極板，便于電極墊板有只夠的長度沿徑路的始末進行針刺刺激，導線的一頭用鱷魚夾或香蕉插頭與J1和J2相連，另一頭可直接焊在電極熱板上，電極墊板可用導電良好的銅薄片制成，有2英寸見方就足夠了。為了使與皮膚接觸得更為良好，電極表面可涂一層導電性液體，使治療效果更佳。要進行多次治療并節省導電液時，可將電極臨時放在塑料口袋里，此防止導電液迅速干掉。在使用時可參照圖5進行行。圖5中列出了各種神經的位置與走向，便于你安放電子針灸的兩個電極。脊椎系統是所有神經的發源基地，它共有31根神經，可以分成4個大群，其中頸部神經群和骶部神經群伸展到手臂和腿部，而胸部神經群和腰部神經群則如圖5所示分布到全身的所有部位。神經群的始端和末端是走向可查看圖5中標有C、S、T或L字樣的線條。治療時你可以將兩個電極分置于該條神經的始末，也可以只置于一段神經上，其中包含你感覺有疼痛的部位，使用應多做幾次試驗以找到最佳的供痛位置。
