555集成塊的兩種常見接法

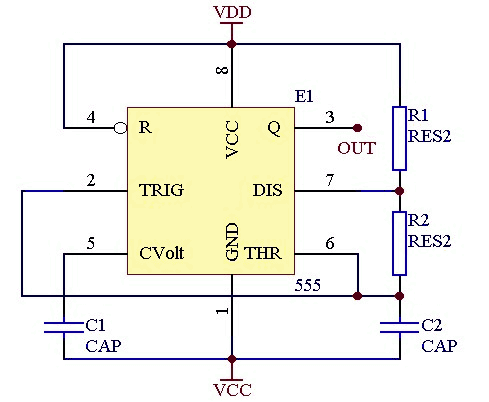

1.這種就是我們電工書上所給出的接法。


這種接法的缺點是：獲得的方波占空比一定是>50%；R1的數值不能太小，大約要500歐姆以上。C1電容的作用是防止外界干擾。一般可以不接。

T=0.7*(R1+2*R2)*C2

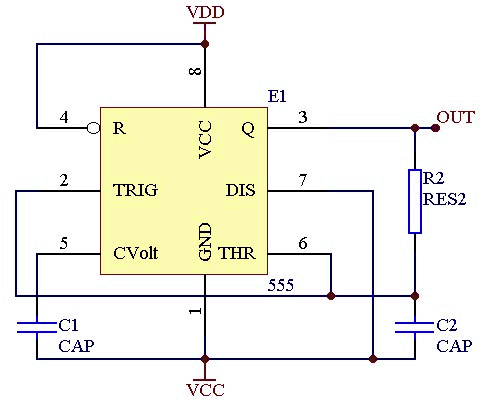

2.這種接法的優點相對接法一就是獲得占空比50%的方波。還可以少個電阻，調動R2的數值即可調節頻率。


閱讀全文
