為了能及時地將衛生間內的異味排出，很多家庭都裝了換氣扇，但一些來客或小孩常常忘記打開換氣扇。為了解決這個問題，設計了一種能自動控制換氣扇和照明燈的電子裝置，這樣不給上衛生間的人增添任何麻煩，又能自動換氣和開、關燈，節能而方便。
　　工作原理

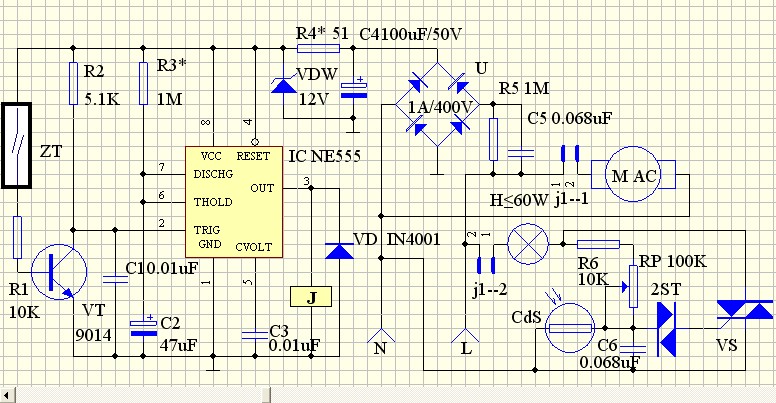

　　該裝置電路工作原理見圖1。它是由磁開關電路、單穩態延時電路、照明燈控制電路、換氣扇控制電路和電源電路等組成。當衛生間門關上時，永久磁鐵ZT與常閉型干簧管AG靠得很近，由于ZT的磁力作用，導致AG內丙觸片斷開，三極管VT無偏流而截止，此時時基集成電路IC1的②腳呈高電平，故IC1處于復位狀態，IC1的③腳輸出低電平，繼電器J無電流不吸合，換氣扇和照明燈均處于斷電狀態。一旦有人進入衛生間，在進門的瞬間必然導致ZT與AG的距離增大，而使得ZT的磁力線不能作用于AG上，故AG內兩觸片復位接觸，此時三極管得到偏流而導通。VT導通后使IC1的②腳變?yōu)榈碗娖剑▋H為VT的飽和壓降值），IC觸發置位，此時IC1的③腳由原來的低電平跳變?yōu)楦唠娖剑^電器J勵磁吸合。J吸合后，其常開觸點J1－1閉合，換氣扇M通電工作，開始排氣。與此同時，J的另一組常開觸點J1－2也閉合，照明燈H通電點亮，其高度可由RP調節。如果是白天，由于有較強的光線照射在光敏電阻CdS上，從而使CdS的內阻很小，移相電容器C6兩端的電壓不足以使觸發二極管2ST導通，故VS無觸發電流而阻斷，照明燈H不會點亮。夜晚由于沒有陽光照射在CdS上，因而CdS的內阻變得很大，相當于開路，此時2ST導通，VS導通，照明燈H點亮。
　　開門進入衛生間后，盡管門又關上，此時由于IC1的單穩態作用，電路仍處于換氣及照明（夜晚）狀態，開門走時，導致ZT遠離AG，之后再次關門，導致ZT又靠近AG，延時一段時間，燈和換氣扇均會自動停止工作。為了確保門平時處于關閉狀態，有必要在門外安置一根拉簧或換用帶扭簧的活頁，這樣出門后門自動閉合，確保ZT和AG靠攏。
　　該裝置由電容器C5降壓限流，全橋U整流后由C4濾波，VDW穩壓后供給電路直流電源。
　　元器件選擇與制作
　　元器件清單見下表。
