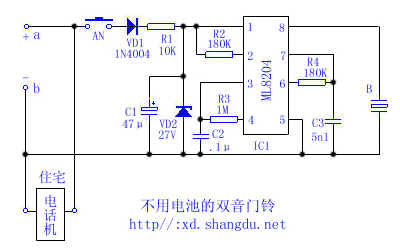

隨著電話機的普及率越來越高，擁有住宅電話的家庭也越來越多，但大多數住宅電話使用率很低，利用電話入戶饋線提供的48V（60V）直流饋電作電子門鈴的工作能源是經濟實用的?，F(xiàn)介紹一款不用電池的雙音門鈴電路。電路原理如圖所示，不難看出，圖中電路是常規的電話機振鈴電路的變型。a、b分別是電話機入戶線的正、負兩端。AN為常開型門鈴按鈕，在電話機候機時，按下AN，程控交換機提供的48V（或60V）電壓，直流饋電經VD1、R1對電容C1充電，當C1端電壓Vc達到IC1的起控電壓時，IC1起振送出雙音電子鈴流使蜂鳴器B發聲，告知主人有客來訪。而當電話機正在使用時，則圖中a、b之間的電壓較低達不到IC1的起控電壓，此時，即使按下AN門鈴按鈕也不工作，這是因?yàn)橛捎赗1取值較大，遠大于電話機的阻抗。故AN按下時對電話機的正常通話無影響。也對程控交換機無不良影響，僅在使用門鈴時對其間打入的電話遇忙。
