本文介紹的紅外線自動水龍頭將紅外線發射頭與接收裝配在一起，成為“一體化”部件，它靈敏可靠，抗干擾能力強，可在強光下工作。

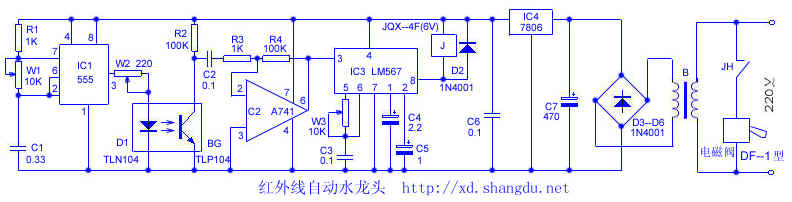

工作原理：電路如圖所示。IC1與W1、C1等組成頻率約為30～50KHz的脈沖振蕩器，驅動紅外發光二極管D1發出調制紅外光。當有人洗手或盛水接近水龍頭時，由D1發出的紅外線被人體反射回來一部分，被BG接收，并通過運放IC2放大后輸入到音頻譯碼器LM567的輸入端第3腳，經IC3進行識別譯碼后使其第8腳輸出低電平，繼電器J吸合，常開觸點JH接通電磁閥電源，電磁閥打開，水龍頭自動流水。人體離開水龍頭后，BG失去紅外信號，電路又恢復到一般等待工作狀態。

調試：D1和BG要用鐵皮罩起來，調W1、W3可使紅外線發射、接收頻率一致，使人體接近水龍頭時，電磁閥能夠可靠動作；調節W2阻值，可以改變D1的發射電流，從而控制電路在人體接近時的有效作用距離（即靈敏度）。
