自鎖互鎖開關在電器上使用很廣泛，一般都是機械式，缺點是：體積大，易磨損，按觸力大，轉換速度低。電子開關可以克服上述缺點。

一．開關特點。開關的核心器件為四運放LM324，經巧妙設計，使每個運放有兩重功能，電壓比較器和施密特觸發器。電壓適用范圍寬，檔位可任意設計，如果加一檔空檔，可作為總復位，與數字電路配合時，可用同一電源，開關的輸入輸出電平符合數字電路的接口電平，由于運放的輸入阻抗高，開關的輸入電流小，可以用輕觸開關．導電橡膠．薄膜開關作按鍵，或光、電、磁等轉換信號驅動，可用三極管．可控硅．繼電器等。

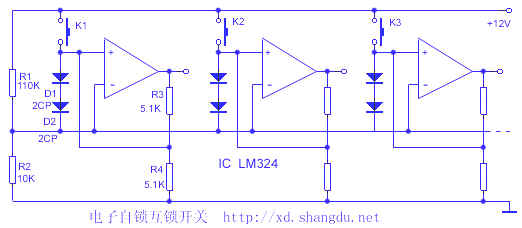

二．電路原理。每檔電路相同，圖中只畫出三檔。電阻根據電壓選用，以保證開關可靠工作，盡量選用大阻值。

接通電源，R1、R2分壓，為各運放反相端提供高電位，使各運放輸出低電位。接通任一鍵，對應運放的同相端獲得高電位，高于反相端1.4V（二極管壓降），輸出變?yōu)楦邤嚅_關按鍵。因有R3、R4分壓的反饋，同相端電位仍高于反相端，輸出端維持高電位。當另一個鍵接通時，電路重復上述過程，同時，通過兩只二極管D1．D2使所有運放的反相端電位高于R3．R4分壓形成的同相端電位，所以輸出端由高變低?？傊?，每一次按鍵，只有該運放輸出高位，其余的都是低，這就是開關的自鎖互鎖功能。
