自動“調光窗簾”能對室內光照進行自動調節，使用方便。

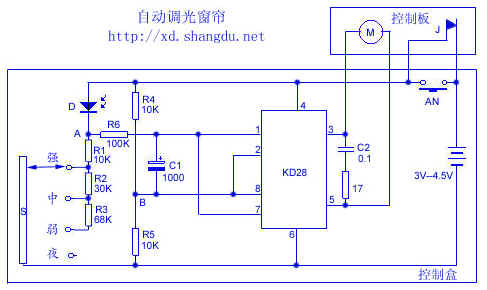

電路如下圖。光敏二極管D與R1、R4、R5構成一平衡電橋。當光照適當時，A、B兩點電位相同。均為1/2EC，KD28兩運放輸出端3腳和5腳電位也相同，電機M不轉，窗簾保持原狀。

當室外光照增強時，室內光照也增強，光敏二極管內阻變小，A點電位上升，KD28輸出端3腳電位升高，5腳電位下降，電機M正轉，窗簾緩緩關閉，直至室內光照減弱、D的電阻上升到使電橋重新平衡為止。反之，當光照減弱時，電機M反轉，窗簾緩緩打開。C1、R6起延時作用，它能使控制過程緩緩進行，可避免因風偶然吹開窗簾而造成電機的反復起動。

室內光照的強弱可按需要分成強、中、弱三檔進行選擇。到夜間，室內光照即使開燈也不能達到弱檔要求、窗簾會全部打開。如需關閉窗簾，可將轉換開關S扳到“夜”檔，這時A點電位總高于B點電位，電機正轉，窗簾關閉。

另外，當電機處于兩極端位置（窗簾全開或全閉）時，仍會有電流。為此必須安裝極端位置自停開關，這由接觸點J和按鍵AN完成。當電機運行到極端位置時，J斷開，電源被切斷。重新啟用時按一下AN，電路接通窗簾退出極端位置，J恢復接通，控制電路又能正常進行控制。

控制電路與電池可裝在一個小盒內安放在墻上方便之處，應注意使光敏二極管在盒內的頂部位置，且不要讓光線直接照射。由于極端位置自停開關不難自行設計安裝，故此處從略。
