熱轉印制作電路板完全教程

熱轉印*作簡單，制作精度高，相對與其他的制作方法成本低。
熱轉印準備：
1、 一臺激光打印機或者一臺復印機（復印機的話需要有復印原稿，原稿可以用噴墨打印機打印出來）。自己沒有打印機可以到復印店去，有U盤的可以考個protel上去，刪除庫能小很多，這樣打印精度有保證。
2、 一個電熨斗（調溫的更好）或一臺用過塑機改成的熱轉印機。
3、 一張不干膠貼紙的光滑底襯紙。文具店有賣，前面是白色的襯底是黃色的那種，撕下白色的黃色的備用。零售她賣1塊1張，好貴；我買一包100張38元。
4、 油性記號筆一只。注意不要買到假貨，打開筆蓋可以聞到酒精的味道或寫到蠟紙上擦不掉的是真的。
5、 三氯化鐵或鹽酸＋雙氧水，這里用FeCl3。
6、 覆銅板一塊（單面或雙面），這里以單面為例。
7、 小電轉一把，配0.5mm～3mm的鉆頭；沒有的買一把，便宜的二三十塊。
8、 鋼鋸據條一片，木工細砂紙一張，美工刀一把,透明膠。
下面是工具的照片，照片中沒有FeCL3、打印機、電熨斗，大的東東都沒拍照。

500)this.style.width=500;" border=0>

很多人都說不知道熱轉印紙長什么樣，下面出照片，我們要用的是黃色的襯底光滑面，白色的撕開另做他用，打印些貼紙來裝點下墻也不錯，我用他打印了幾張禁煙標志，呵呵。

500)this.style.width=500;" border=0>
??
下面是覆銅板，左邊的單面，右邊的雙面：
500)this.style.width=500;" border=0>

制板步驟：
1、 用EDA軟件（protel、power PCB）布線，我這里以Protel為例。在布線時要注意，用熱轉印的方法可以做出10mil的線，但斷線的可能比較大，我們盡量用15mil以上的線寬規則。
2、 將PCB圖打印到熱轉印紙上，也就是不干膠貼紙的黃色光滑底襯紙。注意：剛剛的布線，單層板要布到底層，這樣在打印時就不用鏡像。如果是雙層布，那么頂層一點要鏡像，不然我們轉印出來就反了。*作步驟：“setup Printer——HP LaserJet Final（這個選項是單層打?。?——Layers（選擇要打印的層）——BottomLayer（這里只要底層，我們選擇它），如果是雙層，我們在打印TopLayer時點Mirroring在Signal Layers欄選中TopLayers表示鏡像頂層。選好后OK確定。在剛剛那個菜單，點擊Options在Show hol前面打勾，這個是顯示鉆孔的。這個打開在我們鉆孔時將方便很多。點OK；點Print打印出圖。

設置打印機：
500)this.style.width=500;" border=0>

選擇打印設備：
500)this.style.width=500;" border=0>

設置打印層：

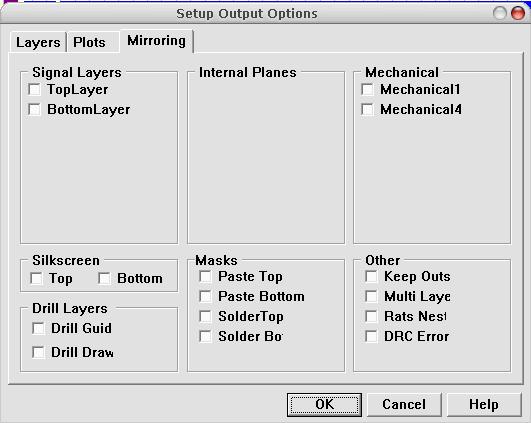

設置鏡像打印：

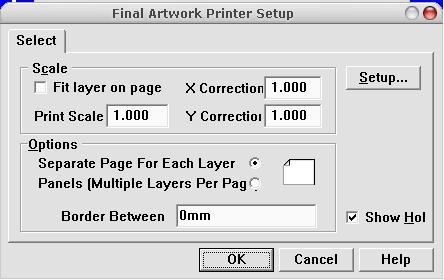

顯示鉆孔：


下面接一個打印裁減好的照片：

500)this.style.width=500;" border=0>

步驟三
3、?? 用鋼鋸據條裁減覆銅板到合適大小，注意在裁減時留點余量，不要小了，畢竟據條也是有厚度的用木工砂紙打磨使邊界光滑平整。

裁減好的圖：
500)this.style.width=500;" border=0>

步驟四
4、 把打印好的轉印紙有字的一面平鋪到覆銅板有銅的一面。用透明膠固定一個邊。要是雙面板就比較麻煩了，我們要在四個固定孔上用0.5mm的鉆頭大孔進行定位，用元件剪下來的元件腳固定四個腳，再用透明膠固定。

下面是固定的照片：
500)this.style.width=500;" border=0>

5、?? 這一步是我們教程的關鍵部分，用電熨斗加溫（140度～170度左右，要是用溫度計更好）將轉印紙上塑料粉壓在銅上形成高精度的抗腐層。先加熱電熨斗，溫度合適時用力壓到電路板有紙的一面，不要移動，等有點溫度時再移動，移動時電熨斗要順著固定的那一面滑下去，用點力。熨時速度不要太快，讓覆銅板均勻升溫，當然也不能太慢，如果太慢銅皮可以和環氧樹脂分離，覆銅板報廢。電熨斗來回熨上幾次。在室溫下等電路板冷了再撕紙，注意：慢慢的撕。先撕開一點看看，如果不行我們可以再熨一次。重復上面的動作，直至完成。撕下后看看有沒有斷線的地方，如果有可以用記號筆補上。好的打印機出現斷線的不多。我的打印機老化了，這方面的問題比較嚴重，15mil的線好一點，小了不行；大面積的覆銅也不夠黑，轉印出來的效果也不好。

轉印好的照片：
500)this.style.width=500;" border=0>

用三氯化鐵溶液進行腐蝕，F(xiàn)eCl2和H2O的比例我一般看他的腐蝕速度，用開水來融化三綠化鐵，在反應中用開水來維持溫度，我用化學上說的水浴，也就是在容器下放一個水盆來盛開水。，在反應中不斷的要它加快它的腐蝕速度。

下面是腐蝕中的照片：
500)this.style.width=500;" border=0>
????我們要時刻注意腐蝕的進度，特別是在線寬小的時候，腐蝕剛完成就要馬上拿開并沖洗干凈。

腐蝕效果：
500)this.style.width=500;" border=0>

背面的照片效果：
500)this.style.width=500;" border=0>

7、??鉆孔
鉆孔就不用說什么了，我一般喜歡用0.8mm的鉆頭，如果要用小的0.5mm也可以，大家可以以實際的元件管腳大小來選擇鉆頭的直徑。打如固定孔這樣大的孔時可以先用小鉆孔打定位孔。

大孔后照片：
500)this.style.width=500;" border=0>

至此，我們的熱轉印已經完成，下面是一些后期的出來工作了。
????1、用木工細紗紙打磨，把銅線上的塑料粉除去。我要過幾天再焊這個東東，所以現在現在不能除去，要不氧化了。對不起大家了，現在看不到照片。當然我們也可以只把焊盤上的除去，其他保留作為阻焊層來保護電路板，但我覺得黑色的不好看，呵呵。
????2、除去后就是焊接了。
????3、焊接調試完成后，我們要加層膜來保護電路板，涂上油漆。指甲油是一個不錯的選擇哦，還可以以個人喜好來選擇顏色，呵呵^_^。本教程完～～～～，照片以后補上。

成品欣賞
