采用NOKIA3310液晶屏及DS18B20制造的數字溫度計

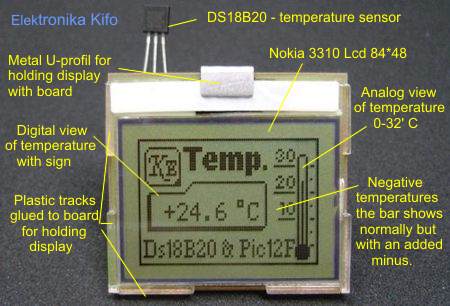

Nokia 3310有個84*48象素的LCD，它很容易獲得并且在DIY 電子制作中是非常有用的。這里詳細描述我設計測試這樣一個顯示電路的設備，通過幾個元件就能創造一個比較準確并且視覺上吸引人的溫度計。移動電話能用的部分是它的LCD，可以用于我們需要視覺上顯示數據的許多應用上。Technical characteristics :
Voltage ....................... 3 - 3.3 V
Range (1) ....................-55 do 125' C
Min. temp. step ............ 0,1 ' C
Max. error ................... +/- 0,5 ' C
Max. resolution ............. 0,0625 ' C
Temp. refreshed every.... 1,2 sec.
Dimensions ................... 40 * 38 mm
2 modes of display .........normal/inverse
Llcd ............................. 84*48pixela
Amperage (2)................. 0,2 mA - 0,8 mA

1、范圍-55到125°C是可能的，僅僅只是傳感器的工作范圍而不是指這整個裝置
2、該裝置的電流變化由于DS18B20轉換(測量溫度和讀被測量的溫度)時間持續大約700ms，此時電流為0.8mA，接下來500ms，設備處于睡眠方式下電流為0.2mA
點擊看大圖

LCD支持二種工作方式(正常和反白)，通過改變設備背面跳線的方式來進行變換
點擊看大圖

零下溫度會在前面顯示“－”號，溫度計還是和通常一樣，只是加了個 “－”號
點擊看大圖

在這張圖片供電使用3.6V鋰電池。不要使用更高的電壓，因為Nokia 3310 LCD工作電壓范圍是2.7到3.3V!!! 小心!
現在我們開始制作溫度計，首先我們需要從舊Nokia 3310移動電話拆取LCD顯示屏。在這個操作過程期間要十分注意和小心，因為我們知道顯示屏是非常薄和精密易脆的玻璃薄片。在我們的例子中，有一個8針針式連接器粘合在顯示屏背面的玻璃上(Nokia 3210導電橡膠連接器的，這種更加容易使用)。這是菲利普PCD8544顯示芯片，如果您想要關于它的更多信息，它可以在網上容易地找到。
點擊看大圖

第二步就是做那塊比較小但并不是很復雜的板子。當將LCD固定在板子上時，固定的塑料一定要讓LCD與板子密切的結合，仔細檢查在粘合之前的連接器位置。在底下角落我粘了二個塑料分離器，這樣LCD不會傾斜在焊點上。在板子的背面我們能看到元件布局，他們不是很多，也并不難找。
點擊看大圖

為了便于測試我在插座上裝了溫度傳感器DS18B20，它也可通過增加導線在遠處安裝傳感器(我未在遠處測試過這種1線傳感器)
點擊看大圖

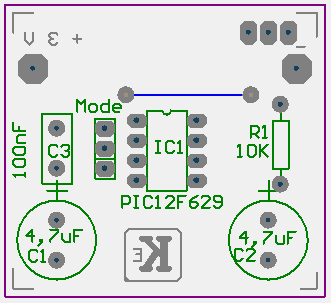

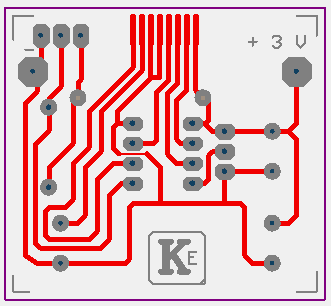

下面是PCB：

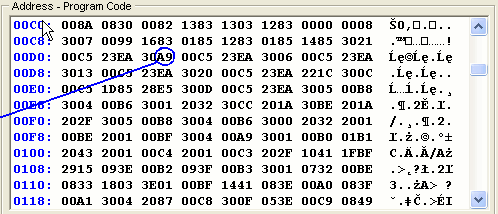

如果剛好對比度不是你喜歡的，在編程Pic12F629期間，你可以在程序單元D2h改變它。我的LCD當前值使用的是A9h，但它并不一定適合其他LCDs。這個值可以在80h和FFh之間設置，80h是最小的對比度，F(xiàn)Fh是最大值。
點擊看大圖

PIC12F629/675相關電路燒寫程序下載：?PIC12F629,675相關電路燒寫程序
